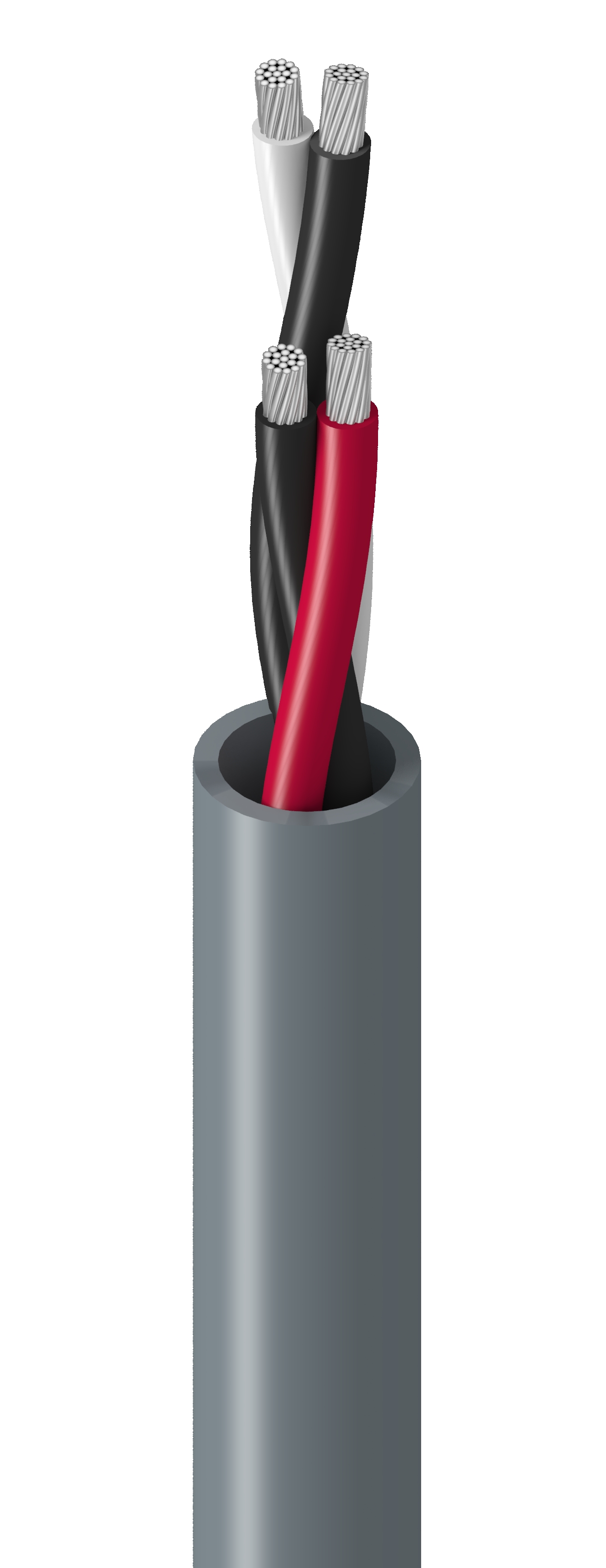

Numéro de produit: 9156ZH

Électronique, 2 Pr #18 Str TC, PVC Ins, LSZH Jkt, CMG

Câbles électroniques, 2 paires de fils 18 AWG (16 x 30) en cuivre étamé, isolation PVC, gaine extérieure LSZH, CMG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9156ZH
  • 9156ZH
1 de 1

Spécifications

Expand All

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 18 AWG 16x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.013 in (0.33 mm) 0.073 in (1.9 mm) Black & Red, Black & White

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.035 in (0.89 mm) 0.333 in

Diamètre total du câble (nominal)

0.333 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
7.2 Ohm/1000ft 17.5 pF/ft (57.4 pF/m) 11.2 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C -20°C to 75°C

Rayon de courbure

Stationary Min. Installation Min.
3.33 in (84.6 mm) 3.33 in

Tension de traction maximum

37.7 kg (83.2 livres)

Poids câble en vrac

65 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

Charge UL1685 FT4, FT4

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 21307

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.344 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.344 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur UPC
9156ZH 0101000 Noir 612825382188
9156ZH 010500 Noir 612825382195
