Numéro de produit : 9507

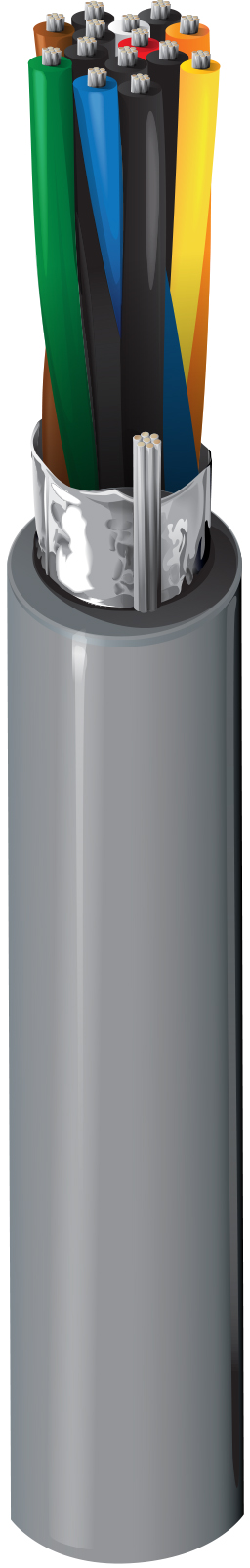

RS232, n°24-7 paires, SR-PVC, feuillard d'aluminium O/A, gaine en PVC, CMG, 75Ω

Câble d'ordinateur RS-232 EIA, conducteurs en cuivre étamé toronné 24 AWG (7x32), isolation en PVC semi-rigide, 7 paires torsadées, blindage Beldfoil® sur l'ensemble (couverture 100 %), Fil de continuité en cuivre étamé toronné 24 AWG (continu), gaine en PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9507
  • 9507
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Applications RS-232 ; communication par ordinateur ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; câblage de panneau

Conducteur

Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 7 24 AWG 7x32 TC – Cuivre étamé

isolation

Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Paire(s) SR-PVC – Chlorure de polyvinyle (semi-rigide) 0,28 mm (0,011 po) 0,044 po (1,1 mm) Noir et rouge, noir et blanc, noir et vert, noir et bleu, noir et jaune, noir et marron, noir et orange

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 24 AWG (7x32)

Gaine extérieure

Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,81 mm (0,032 po) 7,47 mm (0,294 po)

Diamètre total du câble (nominal)

7,47 mm (0,294 po)

Électricité

Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Vitesse de propagation nominale Courant maximum
Paire(s) 28,8 Ohm/1000 pi (98 pF/m) (30 pF/pi) (160 pF/m) (50 pF/pi) 60 % 1,96 A par Conducteur à 25° C

Voltage

Tension nominale UL
300 V (CMG), 300 V (UL AWM 2464)

Température

Température UL Température de service
80° C -30° C à +80° C

Rayon de courbure

Stationnaire min. Installation min.
74 mm (2,9 po) 74 mm (2,9 po)

Tension de traction maximum

38 kg (83 livres)

Poids câble en vrac

48 livres/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL 1685 charge FT4, FT4

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464, AWM I/II A

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE UE, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.473 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.473 Date de révision : 03-02-2025

Références des pièces

Article n° Couleur Type de présentation Longueur UPC/EAN Note de bas de page
9507,0030 Chrome Bobine 30 m 8719605021465
9507 060100 Chrome Bobine 100 pi 612825254447
9507.00U152 Chrome UnReel 152 m 8719605021489
9507,01152 Chrome Bobine 152 m 8719605021502
9507,00305 Chrome Bobine 305 m 8719605021472
9507.00U305 Chrome UnReel 305 m 8719605021496
9507 060500 Chrome Bobine 500 pi 612825254461 C
9507 060U500 Chrome UnReel 500 pi 612825254430
9507 0601000 Chrome Bobine 1 000 pi 612825254454 C
9507 060U1000 Chrome UnReel 1 000 pi 612825254423
