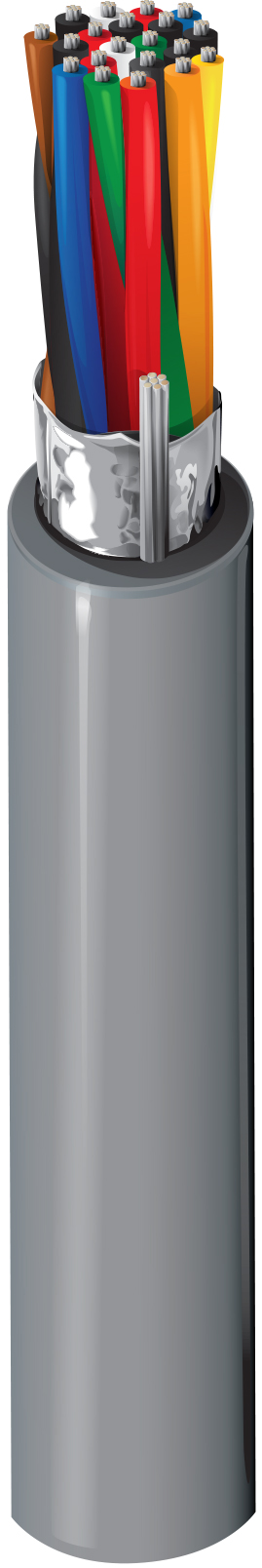

Numéro de produit: 9510

RS232, #24-10pr, SR-PVC, feuille O/A, gaine PVC, CMG, 75 Ω

Câble informatique EIA RS-232, conducteurs en cuivre étamé toronné 24 AWG (7x32), isolation PVC semi-rigide, 10 paires torsadées, blindage global Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG (suite), gaine PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9510
  • 9510
1 de 1

Spécifications

Expand All

Applications recommandées

Applications ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; Contrôle numérique basse tension (24 V, …) ; Audio niveau ligne ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 10 24 AWG 7x32 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.011 in (0.28 mm) 0.044 in (1.1 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.034 in (0.86 mm) 0.368 in (9.35 mm)

Diamètre total du câble (nominal)

9,35 mm (0,368) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Velocity of Prop. Max. Current
Pair(s) 28.8 Ohm/1000ft 30 pF/ft (98 pF/m) 50 pF/ft (160 pF/m) 60% 1.96 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

13,29 Ohm/1000 pieds (43,60 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Température

UL Temperature Operating
80°C -30°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
3.7 in (94 mm) 3.7 in (94 mm)

Tension de traction maximum

52.6 kg (116 livres)

Poids câble en vrac

68 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

Chargement UL 1685 FT4 FT4

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464, AWM I/II A

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.479 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.479 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC/EAN Note de bas de page
9510.0030 Chrome Bobine 30 m 8719605021632
9510 060100 Chrome Bobine 100 pi 612825254553
9510.00152 Chrome Bobine 152 m 8719605021625
9510.00305 Chrome Bobine 305 m 8719605021649
9510 060500 Chrome Bobine 500 pi 612825254584 C
9510 0601000 Chrome Bobine 1,000 pi 612825254560
9510 0602000 Chrome Bobine 2,000 pi 612825254577 C
9510 0605000 Chrome Bobine 5,000 pi 612825254591 C Z
