Numéro de produit : 9519

RS232, n°24-19 paires, SR-PVC, feuillard d'aluminium O/A, gaine en PVC, CMG, 75Ω

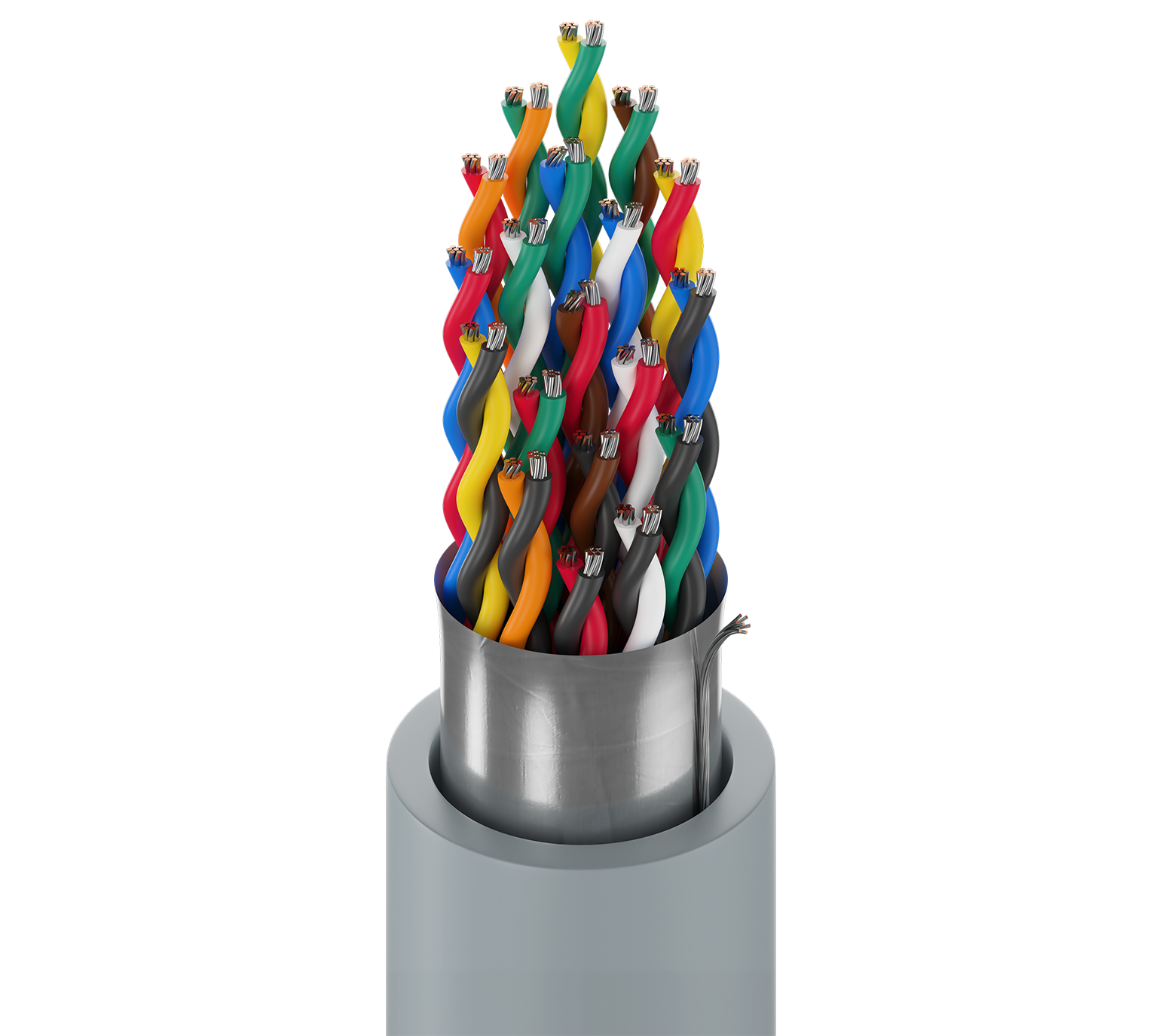

Câble d'ordinateur RS-232 EIA, conducteurs en cuivre étamé toronné 24 AWG (7x32), isolation en PVC semi-rigide, 19 paires torsadées, blindage Beldfoil® sur l'ensemble (couverture 100 %), Fil de continuité en cuivre étamé toronné 24 AWG (continu), gaine en PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9519
  • 9519
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Applications RS-232 ; communication par ordinateur ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; câblage de panneau

Conducteur

Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 19 24 AWG 7x32 TC – Cuivre étamé

isolation

Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Paire(s) SR-PVC – Chlorure de polyvinyle (semi-rigide) 0,28 mm (0,011 po) 0,044 po (1,1 mm) Noir et rouge, noir et blanc, noir et vert, noir et bleu, noir et jaune, noir et marron, noir et orange, rouge et blanc, rouge et vert, rouge et bleu, rouge et jaune, rouge et marron, rouge et orange, vert et blanc, vert et bleu, vert et jaune, vert et marron, vert et orange, blanc et bleu

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 24 AWG (7x32)

Gaine extérieure

Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,86 mm (0,034 po) 11,4 mm (0,448 po)

Diamètre total du câble (nominal)

11,4 mm (0,448 po)

Électricité

Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Vitesse de propagation nominale Courant maximum
Paire(s) 28,8 Ohm/1000 pi (98 pF/m) (30 pF/pi) (160 pF/m) (50 pF/pi) 60 % 2,2 Amp par conducteur à 25º C

Voltage

Tension nominale UL
300 V (CMG), 300 V (UL AWM 2464)

Température

Température UL Température de service
80° C -30° C à +80° C

Rayon de courbure

Stationnaire min. Installation min.
110 mm (4,5 po) 110 mm (4,5 po)

Tension de traction maximum

97,5 kg (215 livres)

Poids câble en vrac

113 livres/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL 1685 charge FT4, FT4

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464, AWM I/II A

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE UE, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.482 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.482 Date de révision : 03-02-2025

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9519 060100 Chrome Bobine 100 pi 612825254850 C
9519 060500 Chrome Bobine 500 pi 612825254874 C
9519 0601000 Chrome Bobine 1 000 pi 612825254867 C
