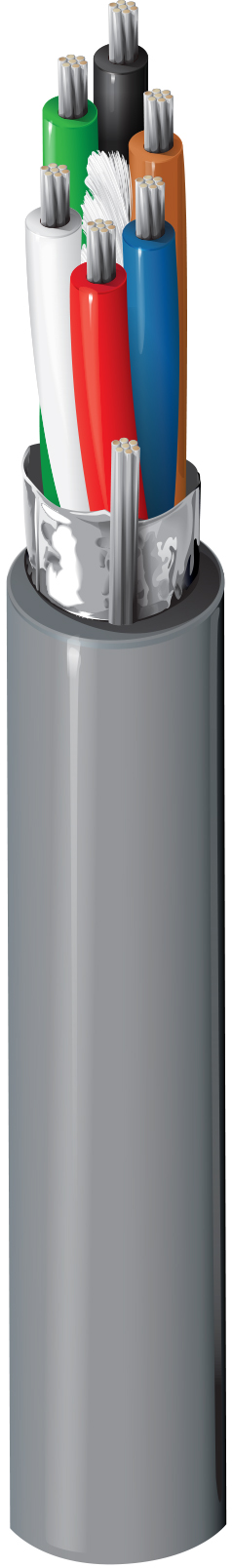

Câble à paires multiples 9536ELV

Conducteurs en cuivre étamé toronnés 24 AWG (7 x 32), 6 conducteurs câblés, isolation PE, blindage global Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG, gaine LSZH, résistance aux flammes IEC 60332-1-2, B2ca

Disponibilité:

Mondial
Statut:

Capacité

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	câble d'instrumentation et d'ordinateur ; pour les applications de transmission de données IA RS-232

Caractéristiques physiques (complètes)

Conducteur

AWG	Stranding	Material	No. of Conductors
24	7x32	TC - Tinned Copper	6

Nombre de conducteurs	6

isolation

Material	Nominal Diameter	Diameter +/- Tolerance
PE - Polyethylene (Foam)	1.12 mm	0.05 mm

Nuancier

Number	Color
Wire 1	Black
Wire 2	White
Wire 3	Red
Wire 4	Green
Wire 5	Brown
Wire 6	Blue

Blindage extérieur

Type	Material	Material Trade Name	Thickness of Foil	Drainwire Material	Drainwire AWG
Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	9 / 12 µm	TC - Tinned Copper	AWG24/7

Gaine extérieure

Material	Nominal Diameter	Nominal Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant)	6.0 mm	1.2 mm

Construction et dimensions

Câblage

Description	Filler
1 center filler and 6 wires twisted to cable core	Cotton (White)

Caractéristiques électriques

Résistance en courant continu du conducteur

Nominal Conductor DCR	Nominal Outer Shield DCR
82 Ohm/km	59.1 Ohm/km

Capacité

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
108.3 pF/m	213.3 pF/m

Impédance

Frequency [MHz]	Nominal Characteristic Impedance
N/A	75 Ohm

Courant

Element	Max. Recommended Current [A]
Conductor(s)	1.75 Amps per Conductor

Voltage

Voltage Rating [V]
300 V

Plage de température

Plage de température d'installation	-15°C À +80°C
Plage de température de stockage	-45°C À +80°C
Plage de température de fonctionnement (installation flexible)	-15°C À +80°C
Plage de température de fonctionnement (installation fixe)	-45°C À +80°C

Caractéristiques mécaniques

Résistance aux huiles	IEC 60811-404
Tension de traction maximale recommandée	150 N
Rayon de courbure minimal pendant l’installation	55 mm

Normes

CPR Euroclass	B2ca-s1,d1,a1
Conformité CENELEC	EN 50290-2-20

Programmes environnementaux et autres programmes concernés

Environnement	Intérieur - Euroclasse B2ca

Utilisation

Utilisation – Intérieur	Oui
Utilisation – Non halogéné	Oui
Utilisation – Résistance à la lumière	Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité IEC	CEI 60332-1-2
IEC 60754-1 – Quantité d'halogène	Zéro
IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum	2.5 µS/mm
IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum	4.3
IEC 61034-2 – Transmittance minimale de la densité de la fumée	60%

Notes sur le produit

Notes	Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à proposer est de 3 km pour la première commande. Ce produit aura du Chrome comme couleur standard et des longueurs standard de 305 m ou 500 m. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 9536ELW. Veuillez contacter votre représentant Belden pour confirmation.

Notes

Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à proposer est de 3 km pour la première commande. Ce produit aura du Chrome comme couleur standard et des longueurs standard de 305 m ou 500 m. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 9536ELW. Veuillez contacter votre représentant Belden pour confirmation.
