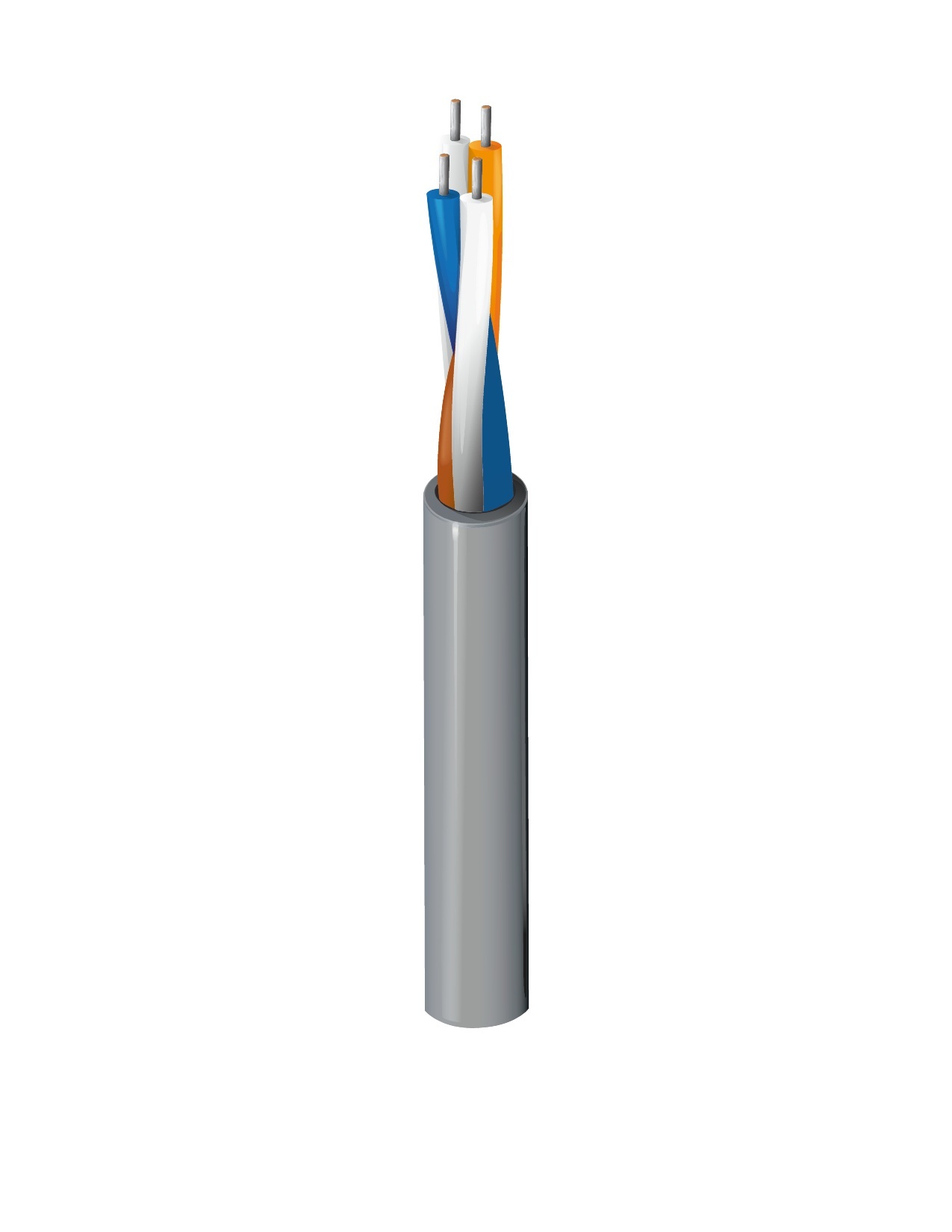

Numéro de produit: 9562

Audio, Instrument de contrôle, #24-2pr, PVC, PVC Jkt, CMG &

Câble audio et de contrôle pour instruments, conducteurs en cuivre étamé massif 24 AWG, isolation en PVC, paires torsadées, gaine en PVC. &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9562
  • 9562
1 de 1

Spécifications

Expand All

Applications recommandées

Câbles téléphoniques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande basse tension (24 V, …) ; communications vocales

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 24 AWG Solid TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.01 in (0.25 mm) 0.041 in (1.0 mm) White & Blue, White & Orange

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.199 in

Diamètre total du câble (nominal)

0.199 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
32.8 Ohm/1000ft 22 pF/ft (72 pF/m) 39.6 pF/ft (130 pF/m) 8.4 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
300 V (CMG), 150 V (AWM 2576)

Température

UL Temperature Operating
60°C -20°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
1.99 in (50.5 mm) 1.99 in

Tension de traction maximum

9.1 kg (20 livres)

Poids câble en vrac

18 lb/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, résistant aux hydrocarbures, résistant aux hydrocarbures

Inflammabilité/réaction au feu

Charge UL1685 FT4, FT4

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2576

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.315 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.315 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9562 060500 Chrome Bobine 500 pi 612825255970 C
9562 060U500 Chrome UnReel 500 pi 612825255956
9562 0601000 Chrome Bobine 1,000 pi 612825255963 C
9562 060U1000 Chrome UnReel 1,000 pi 612825255949
