Numéro de produit: 9743

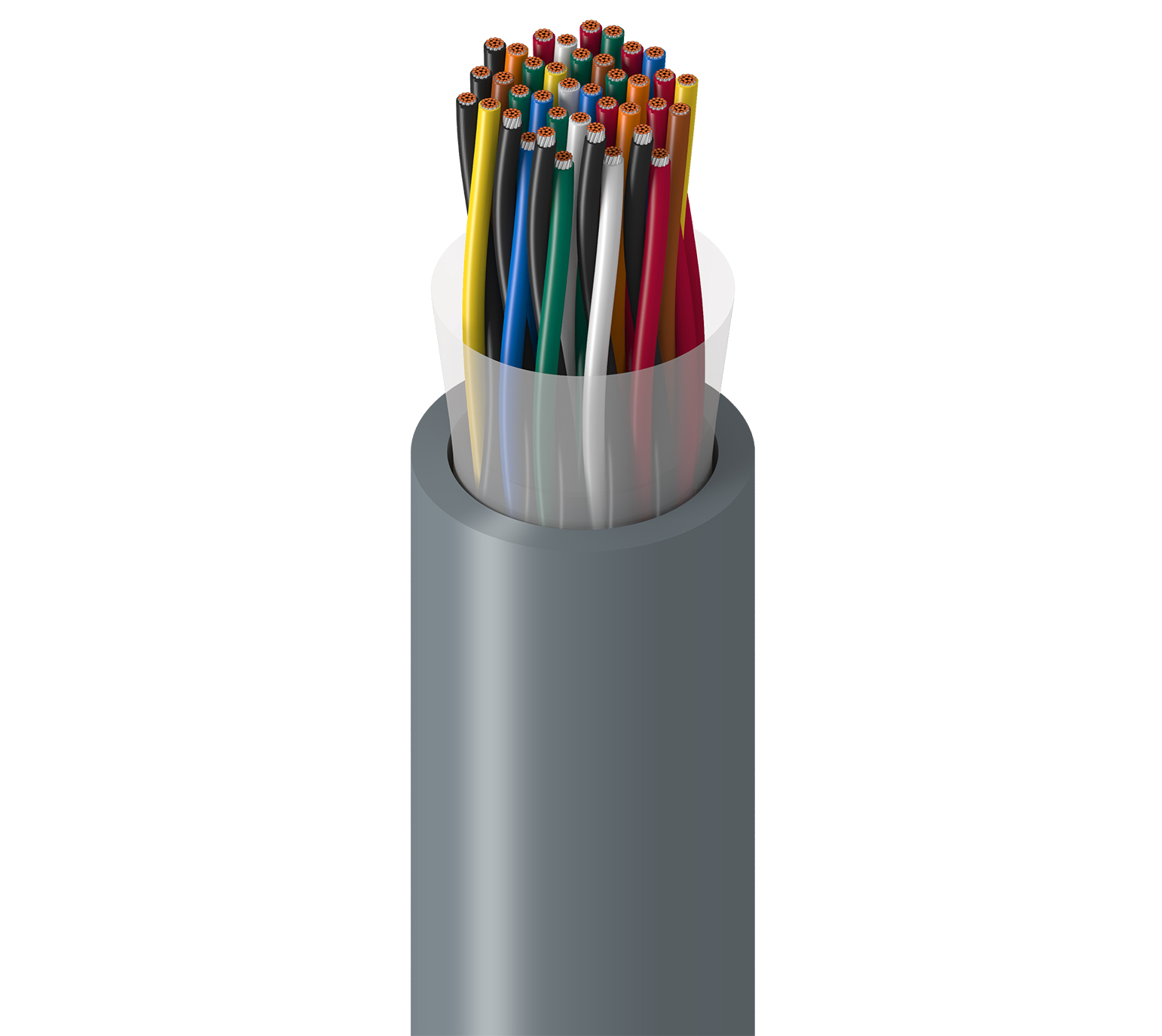

Électronique, 19 Pr #18 Str TC, isolation PVC, gaine PVC, CMG

Électronique, 19 paires 18AWG (16 x 30) en cuivre étamé, isolation PVC, gaine extérieure PVC, CMG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9743
  • 9743
1 de 1

Spécifications

Expand All

Applications recommandées

Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 19 18 AWG 16x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Color Code
Pair(s) PVC - Polyvinyl Chloride 0.013 in (0.33 mm) Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Red & Orange, Green & White, Green & Blue, Green & Yellow, Green & Brown, Green & Orange, White & Blue

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.055 in (1.4 mm) 0.721 in (18.3 mm)

Diamètre total du câble (nominal)

18,3 mm (0,721) po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
6.8 Ohm/1000ft (22 Ohm/km) 30 pF/ft (98 pF/m) 0.17 µH/ft (0.56 µH/m) 2.6 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Température

UL Temperature Operating
80°C (UL AWM 2464) -20°C to +80°C

Tension de traction maximum

348 kg (768 livres)

Poids câble en vrac

320 lb/1000 pi (480 kg/km)

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL1685 chargement FT4

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.264 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.264 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
9743 0601000 Chrome 612825258032 C
