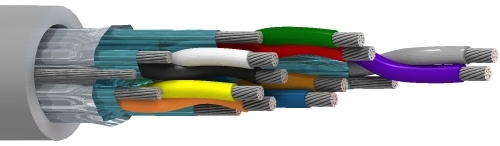

Numéro de produit: 9780MN

SpaceMaker™, 5 Pr #18 Str TC, PO Ins, IS/OS, PVC Jkt, AWM 2937

SpaceMaker™, 5 paires de câbles en cuivre étamé 18 AWG (41 x 34), isolation PO, individuels & Bouclier global Beldfoil®, gaine extérieure en PVC, AWM 2937

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9780MN
  • 9780MN
1 de 1

Spécifications

Expand All

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 5 18 AWG 41x34 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.010 in (0.25 mm) 0.067 in (1.7 mm) Black & White, Red & Green, Brown & Blue, Orange & Yellow, Purple & Gray

Blindage interne

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (19x32) TC

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (19x30) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.372 in

Diamètre total du câble (nominal)

0.372 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
7.06 Ohm/1000ft 43.4 pF/ft (142 pF/m) 81.6 pF/ft (268 pF/m) 39 Ohm 0.022 µH/ft (0.072 µH/m) 9.8 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
80°C -20°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
1.488 in (37.80 mm) 1.488 in

Tension de traction maximum

111.0 kg (244.7 livres)

Poids câble en vrac

101 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

FT2, CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité AWM

AWM 2937

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.402 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.402 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur UPC
9780MN 006100 Bleu clair 612825392163
9780MN 0061000 Bleu clair 612825392170
9780MN 008100 Gris 612825392187
9780MN 0081000 Gris 612825392194
9780MN 004100 Jaune 612825392149
9780MN 0041000 Jaune 612825392156
