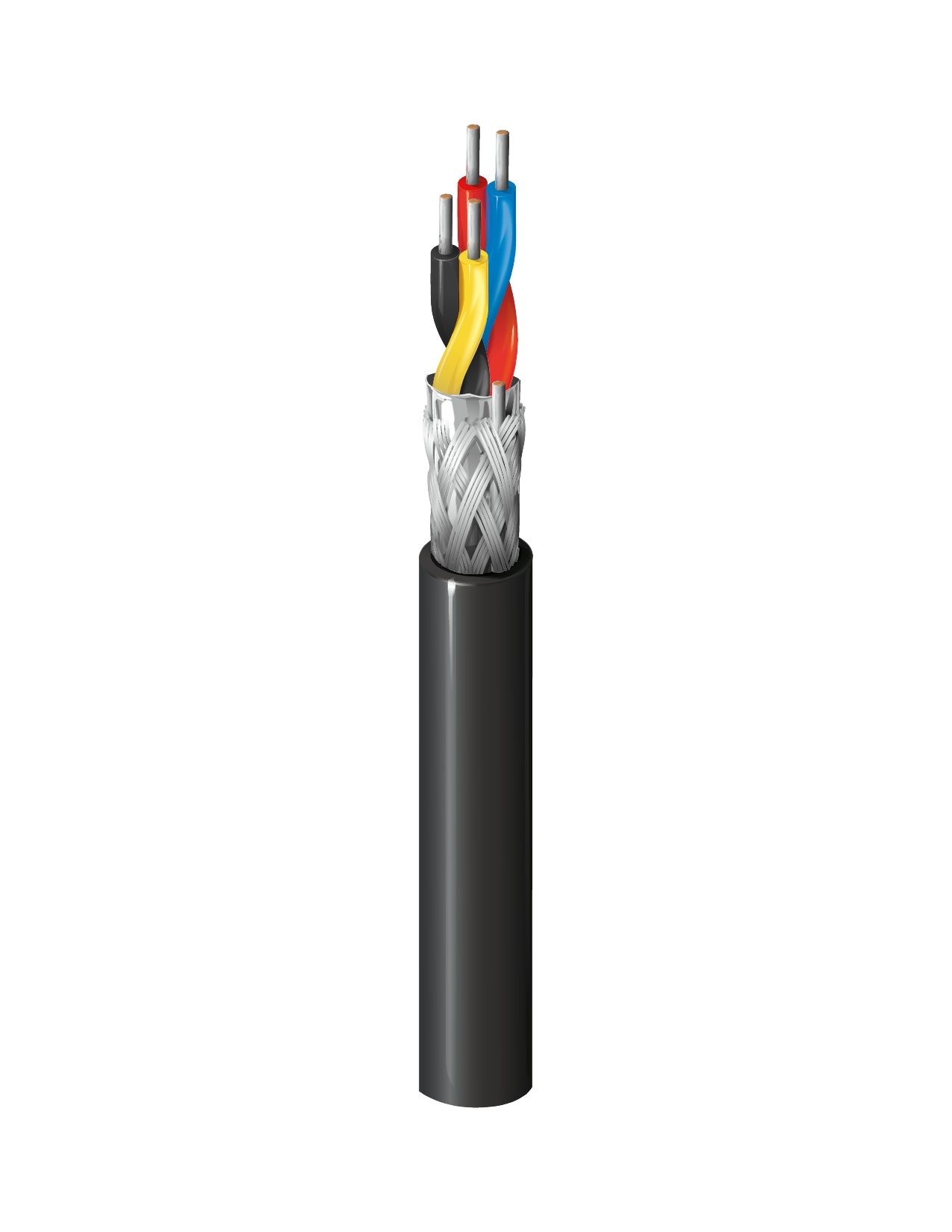

Câble à paires multiples 9855

Câble POS pour ordinateur, conducteurs en cuivre étamé massif 22 AWG, isolation PO solide, paires torsadées, Beldfoil® global (couverture à 100 %) + blindage tressé en cuivre étamé (couverture à 55 %) + ruban polyester, fil de drain en cuivre étamé massif 22 AWG, gaine en PVC, classé CM

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Point de vente ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle basse tension (24 V, …)

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	22 AWG	Solid	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene	0.019 in (0.48 mm)	0.064 in (1.6 mm)	Red & Blue, Yellow & Black

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (Solid) TC
Braid	Tinned Copper (TC)	61%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.033 in (0.84 mm)	0.270 in	Yes

Diamètre total du câble (nominal)	0.270 po

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
20.6 Ohm/1000ft	15.5 pF/ft (50.9 pF/m)	27.5 pF/ft (90.2 pF/m)	100 Ohm	66%	4.8 Amps per Conductor at 30ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	4,2 Ohm/1000 pieds (14 Ohm/km)

Haute fréquence (nominale/typique)

Frequency	Nom. Insertion Loss (Attenuation) [dB/100ft]
0.3	0.4
0.6	0.53
1	0.65
1.5	0.78

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
60°C	-20°C to 60°C

Rayon de courbure

Stationary Min.	Installation Min.
2.70 in (68.6 mm)	2.70 in

Tension de traction maximum	29.50 kg (65.04 livres)
Poids câble en vrac	37 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, intérieur
Inflammabilité/réaction au feu	UL 1685 charge UL
Conformité CPR	CPR Euroclass : Fca
Conformité NEC / UL	Article 800, CM
Conformité AWM	AWM 2582
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro du plénum	89855

Historique

Mise à jour et révision	Numéro de révision : 0.212 Date de révision : 07-09-2025
Note de bas de page	C - MONTAGE DE LA BOBINE DE CAISSE. , Y - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -10 % À + 20 % DE LA LONGUEUR INDIQUÉE. PEUT CONTENIR 2 PIÈCES. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 1500'.

Information

Mise à jour et révision	Numéro de révision : 0.212 Date de révision : 07-09-2025
Note de bas de page	C - MONTAGE DE LA BOBINE DE CAISSE. , Y - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -10 % À + 20 % DE LA LONGUEUR INDIQUÉE. PEUT CONTENIR 2 PIÈCES. LA LONGUEUR MINIMALE DE CHAQUE PIÈCE EST DE 1500'.
