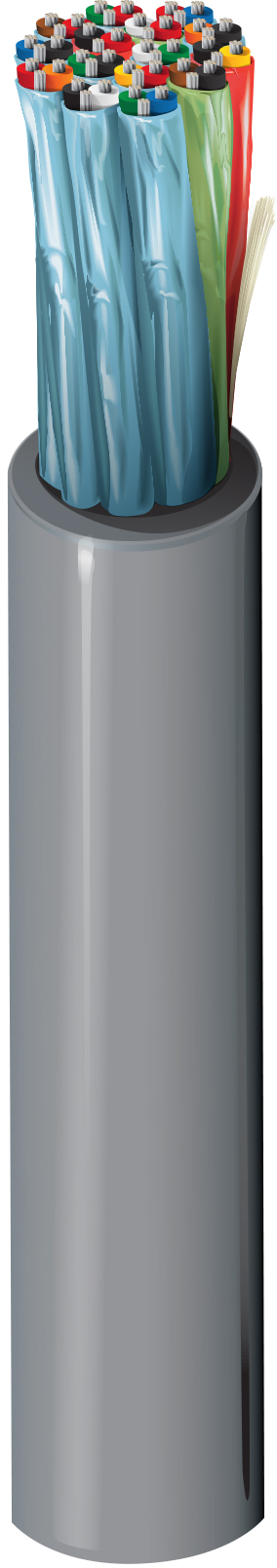

Câble à paires multiples 9876

Câble audio et de contrôle pour instruments, conducteurs en cuivre étamé toronné 20 AWG (7x28), isolation en polypropylène, 11 paires torsadées, blindées individuellement avec Beldfoil® (couverture à 100 %), fil de drainage en cuivre étamé toronné 22 AWG, gaine générale en PVC. &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; Commande numérique basse tension (24 V, 24 V) ; Audio niveau ligne ; communication informatique ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	11	20 AWG	7x28	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Color Code
Pair(s)	PP - Polypropylene	0.015 in (0.38 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (19x34) TC	each pair

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.050 in (1.3 mm)	0.600 in (15.2 mm)

Diamètre total du câble (nominal)	15,2 mm (0,600) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	10.5 Ohm/1000ft (34.4 Ohm/km)	30 pF/ft (98 pF/m)	55 pF/ft (180 pF/m)	50 Ohm	0.18 µH/ft (0.59 µH/m)	66%	2 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C (UL AWM 2919)	-20°C to +80°C

Rayon de courbure

Stationary Min.	Installation Min.
6.0 in (150 mm)	6.0 in (150 mm)

Tension de traction maximum	173 kg (382 livres)
Poids câble en vrac	182 lb/1000 pi (271 kg/km)

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	UL1685 UL Charge
Conformité NEC / UL	Article 800, CM
Conformité AWM	AWM 2919
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
