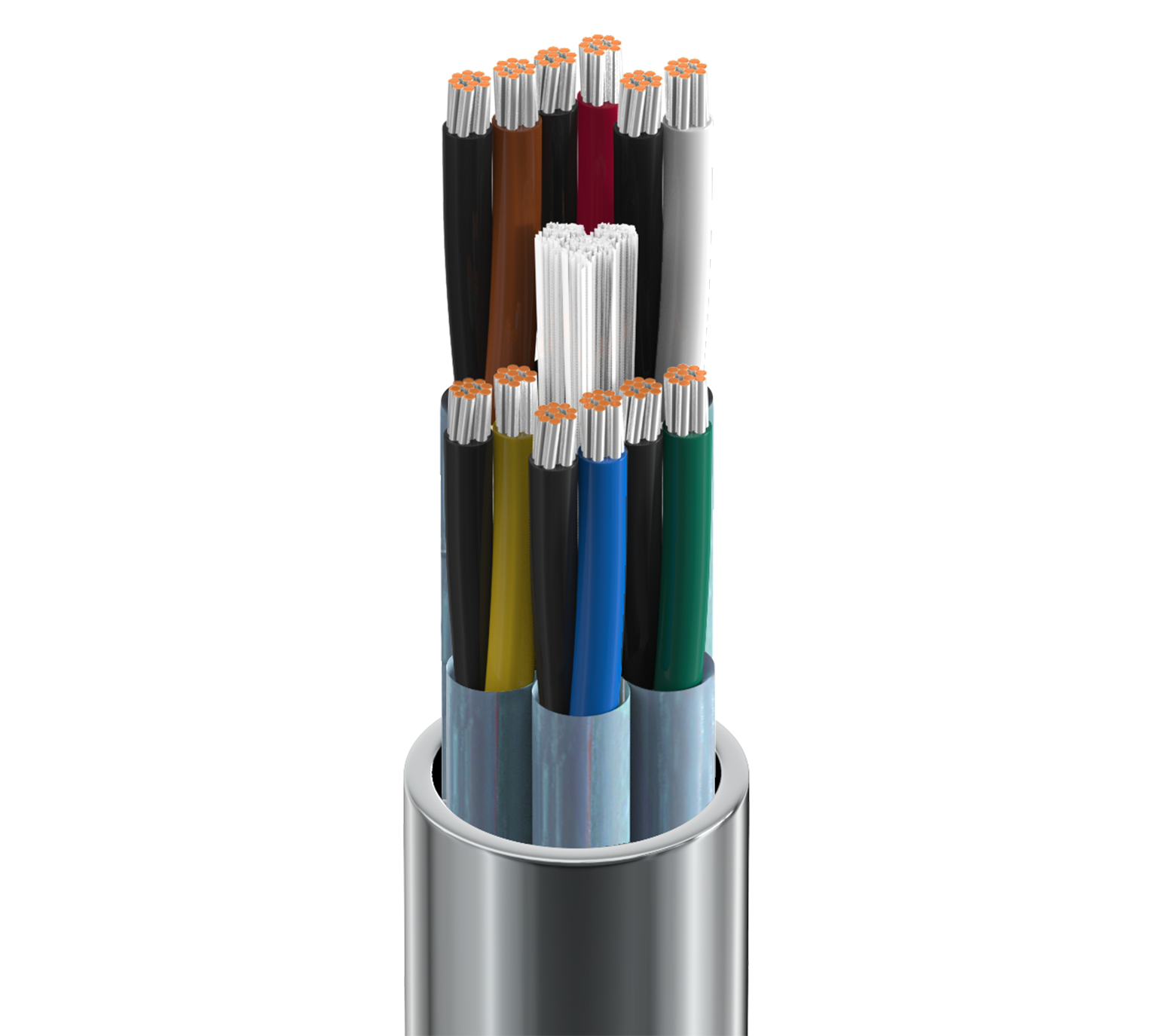

Câble à paires multiples 9886

Câble audio et de contrôle pour instruments, conducteurs en cuivre étamé toronné 20 AWG (10x30), isolation en polypropylène, 6 paires torsadées, blindées individuellement avec Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 22 AWG, gaine en polyéthylène haute densité. &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; Commande numérique basse tension (24 V, 24 V) ; Audio niveau ligne ; communication informatique ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	6	20 AWG	10x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.013 in (0.33 mm)	0.063 in (1.6 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (19x34) TC	each pair

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PE - Polyethylene	0.045 in (1.1 mm)	0.455 in (11.6 mm)

Notes du tableau de la gaine extérieure1	HDPE
Diamètre total du câble (nominal)	11,6 mm (0,455) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	11.3 Ohm/1000ft	11 Ohm/1000ft (36 Ohm/km)	30 pF/ft (98 pF/m)	55 pF/ft (180 pF/m)	50 Ohm	1.4 ns/ft	0.2 µH/ft (0.66 µH/m)	66%	2.7 Amps per Conductor at 25ºC

Voltage

Voltage Rating
350 V

Caractéristiques mécaniques

Température

Operating
-40°C to +80°C

Rayon de courbure

Stationary Min.	Installation Min.
4.6 in (120 mm)	4.6 in (120 mm)

Tension de traction maximum	96.6 kg (213 livres)
Poids câble en vrac	97 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, enfouissement
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
