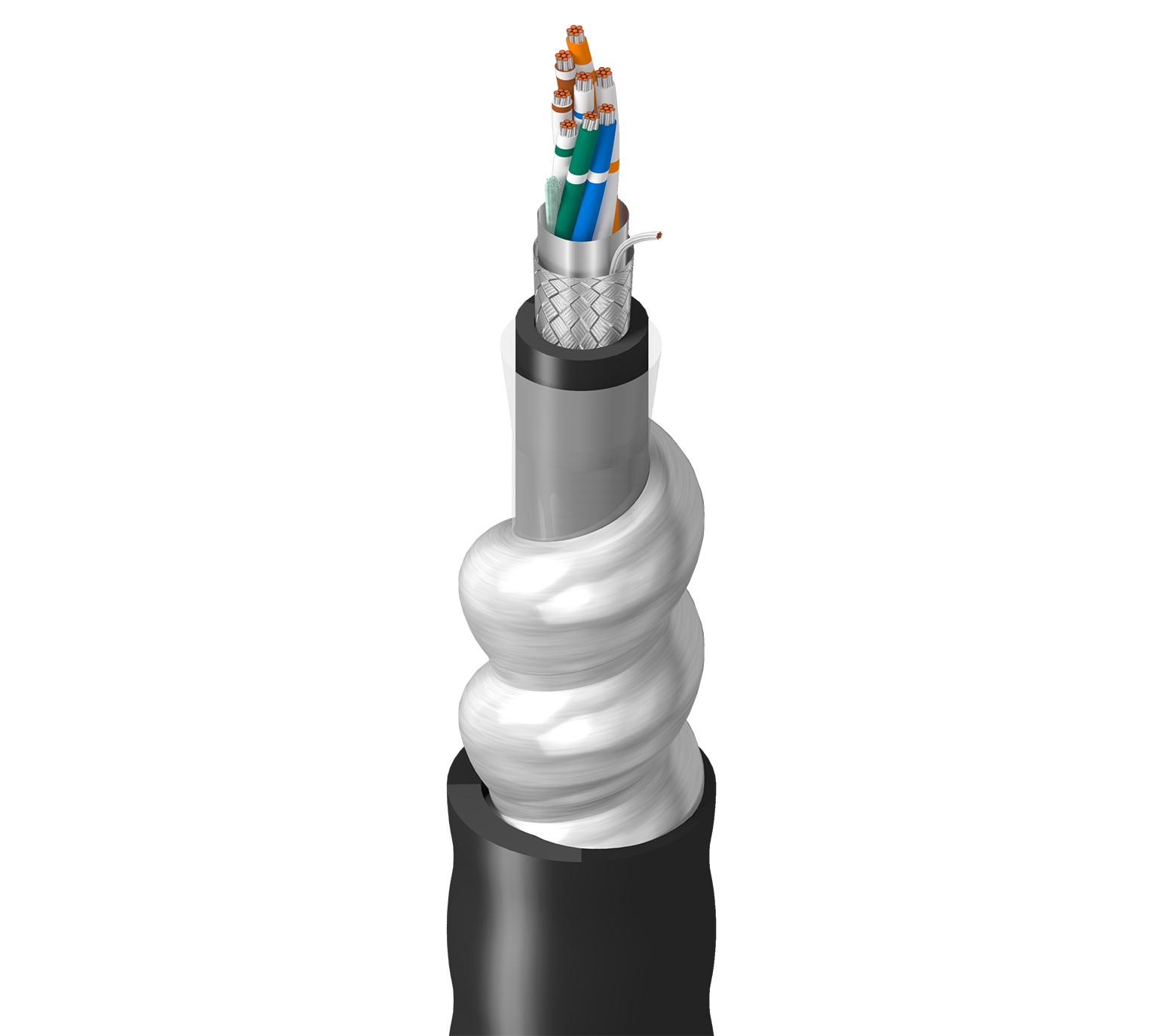

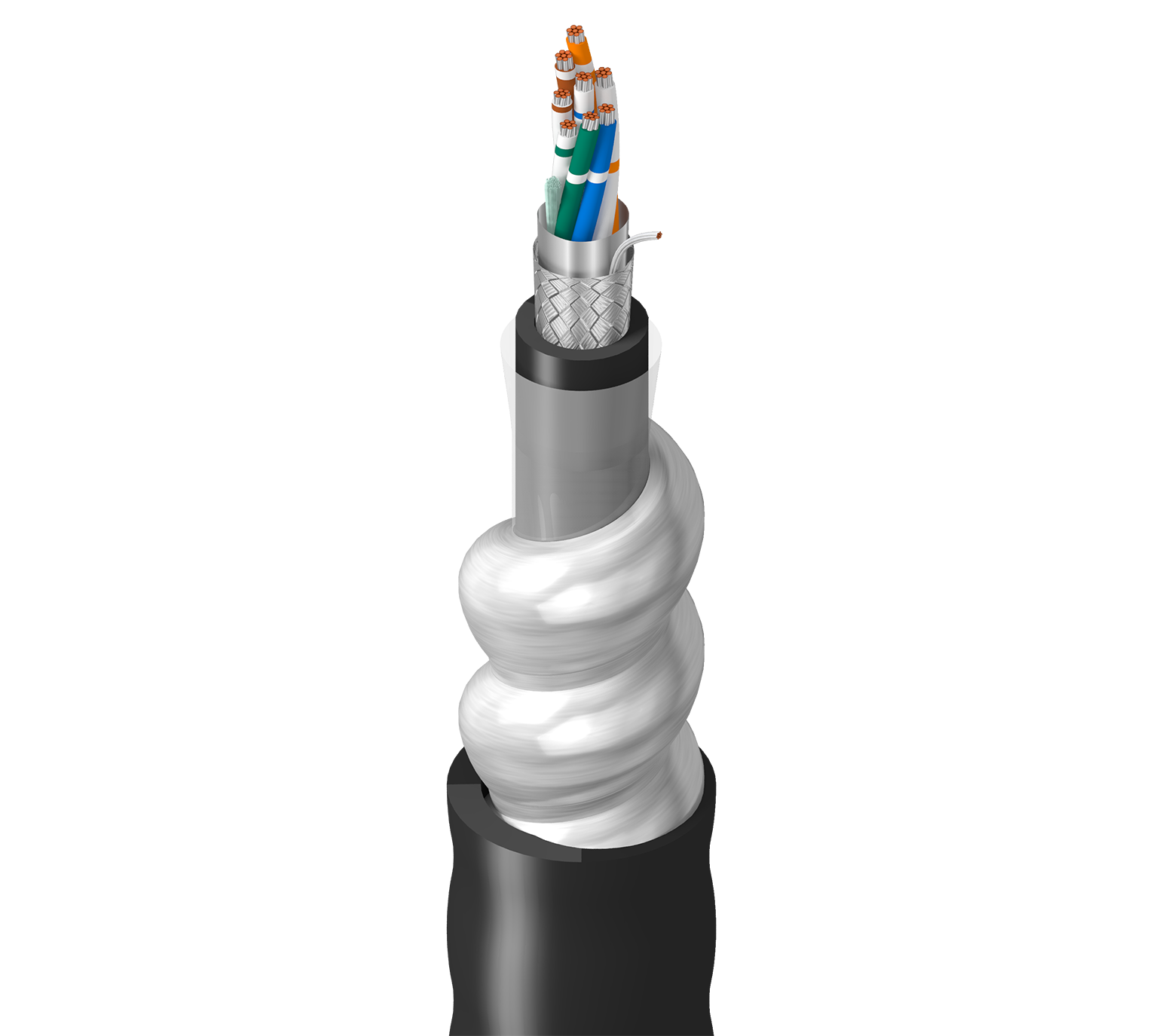

123109A

RS485, TC multibrins 4 paire n° 22, isolation en PE, tressé OS+TC, gaine en PVC, armure AIA, gaine en PVC, CM, PLTC

...
RS-485, 4 paires 22 AWG (7x30) cuivre étamé, isolation en polyéthylène, blindage Beldfoil® complet + tresse en cuivre étamé (65 %), gaine intérieure en PVC, armure imbriquée en aluminium, gaine extérieure en PVC, CM, PLTC
Recevoir des alertes sur les produits

Spécifications
Aperçu du produit

Applications recommandées

exposition aux rongeurs, écrasement, ou coupe par la force, enfouissement, communication série (norme RS-485 comprenant des commandes de logique programmable (PLC), variateurs de fréquence (VFD), interfaces homme-machine (HMI), moteurs, RTU, SCADA, etc. dans des environnements bruyants sur une longue distance, extérieur comme le solaire, l'éclairage, etc., etc.

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 4 22 AWG 7x30 TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur Notes
Paire(s) PE – Polyéthylène 0,58 mm (0,023 po) 1,9 mm (0,075 po) Blanc/rayure bleue et bleu/rayure blanche, blanc/rayure orange et orange/rayure blanche, blanc/rayure verte et vert/rayure blanche, blanc/rayure marron et marron/rayure blanche HDPE
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 22 AWG (7x30)
Tresse Cuivre étamé (TC) 65 %
Gaine intérieure
Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 1,3 mm (0,053 po) 11,4 mm (0,448 po)
Armure
Type et matériau de l'armure
AIA – Armure imbriquée en aluminium
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 1,3 mm (0,050 po) 18,9 mm (0,744 po)

Diamètre total du câble (nominal)

18,9 mm (0,744 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Impédance caractéristique nominale Vitesse de propagation nominale Courant maximum
Paire(s) 48,2 Ohm/km (14,7 Ohm/1000 pi) (36 pF/m) (11 pF/pi) 120 Ohm 78 % 2,7 Amp par conducteur à 25º C

Résistance en courant continu nominal du blindage extérieur

8,30 Ohm/km (2,53 Ohm/1000 pi)

Haute fréquence (nominale/typique)
Élément Fréquence [MHz] Atténuation d'insertion nominale (atténuation)
Paire(s) 1 0,5 dB/100 pi
Voltage
Tension nominale UL
300 V (CM, PLTC)
Caractéristiques mécaniques
Température
Température UL Température de service
60° C -40° C à +60° C

Tableau de notes

-40C

Rayon de courbure
Stationnaire min. Installation min.
190 mm (7,5 po) 7,5 po

Tension de traction maximum

110 kg (250 livres)

Poids câble en vrac

233 lb/1000 pieds (347 kg/km)

Normes et conformité

Environnement compatible

Intérieur, résistance à la lumière

Inflammabilité/réaction au feu

Charge UL1685 UL, 1202

Conformité NEC / UL

Article 725, article 800

Conformité CEC / C(UL)

CMG HLBCD

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Historique

Mise à jour et révision

Numéro de révision : 0.74 Date de révision : 05-05-2023
