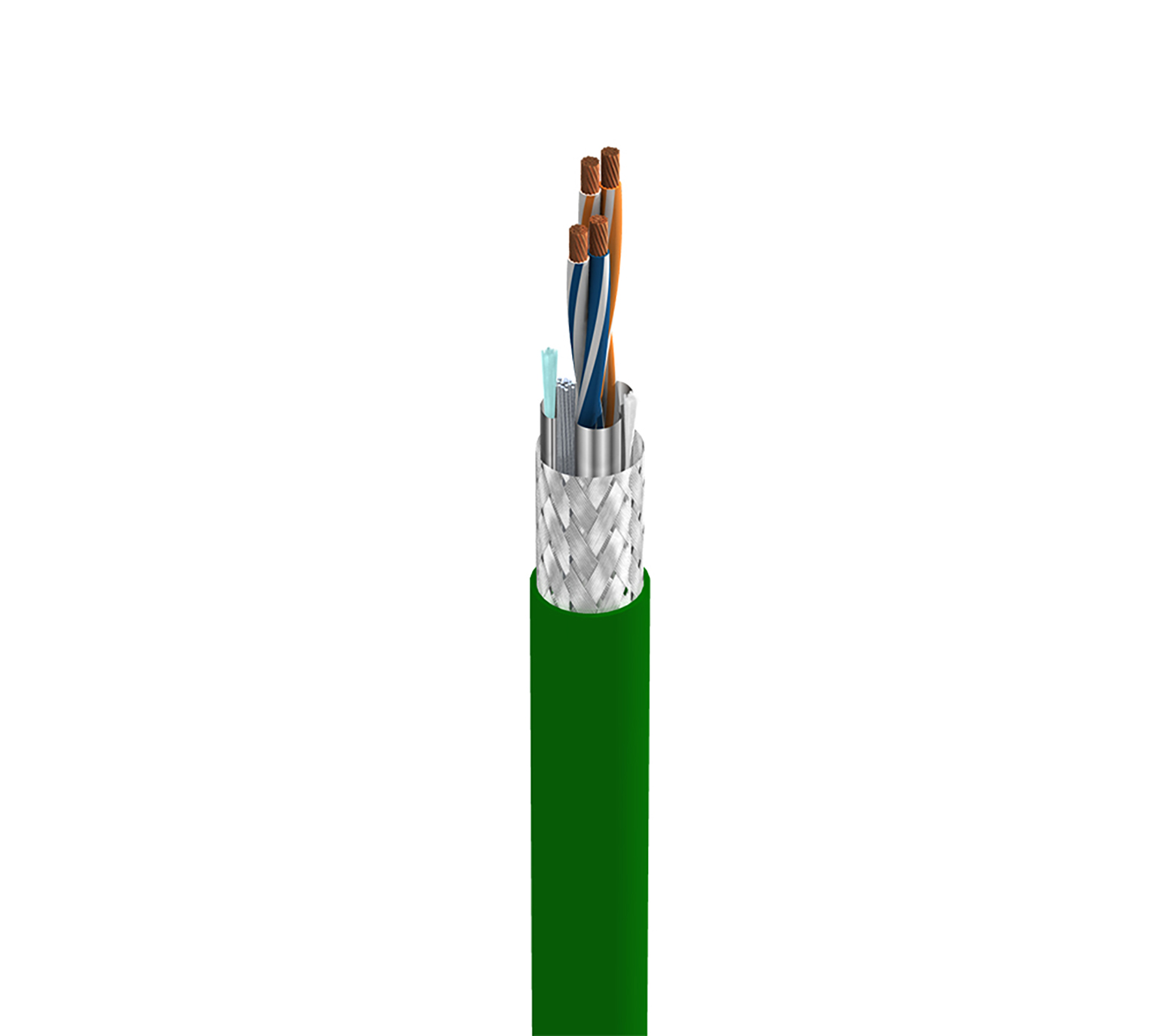

Numéro de produit: 7201A

MachFlex™, 2 Pr #24 Str BC, PO Ins, OS+TC Brd, PVC Jkt, CM

MachFlex™ pour haute flexibilité, 2 paires de fils en cuivre nu 24 AWG (41 x 40), isolation PO, blindage global Beldfoil® + tresse en cuivre étamé (85 %), gaine extérieure en PVC, CM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
7201A
  • 7201A
1 de 1

Spécifications

Expand All

Applications recommandées

Données flexibles, RS232, RS485

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 24 AWG 41x40 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.0115 0.0555 in (1.41 mm) White/Blue & Blue/White, Orange/ White & White/Orange

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (41x40) TC
Braid Tinned Copper (TC) 89%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.322 in

Diamètre total du câble (nominal)

0.322 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Velocity of Prop. Max. Current
27.8 Ohm/1000ft 15 pF/ft (49 pF/m) 26 pF/ft (85 pF/m) 72% 1.6 Amps per Conductor at 30ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

2,83 Ohm/1000 pieds (9,28 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
60°C -20°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
3.22 in (81.8 mm) 3.22 in

Tension de traction maximum

39 kg (87 livres)

Poids câble en vrac

56 lb/1000 pi

Environnement compatible

Intérieur, résistance aux hydrocarbures, résistance aux hydrocarbures

Inflammabilité/réaction au feu

UL1685 UL Charge

Conformité NEC / UL

Article 800, CM

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Autre(s) norme(s) de conformité

Type RS : 232/485

Notes

1 million de cycles de flexion basés sur des techniques d'installation adéquates dans un guide-câble de type C-track.

Mise à jour et révision

Numéro de révision : 0.401 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.401 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
7201A X4P500 Vert X4P Bobine 500 pi 612825182702 C
7201A X4P1000 Vert X4P Bobine 1,000 pi 612825182696 C
