Numéro de produit: DIW4

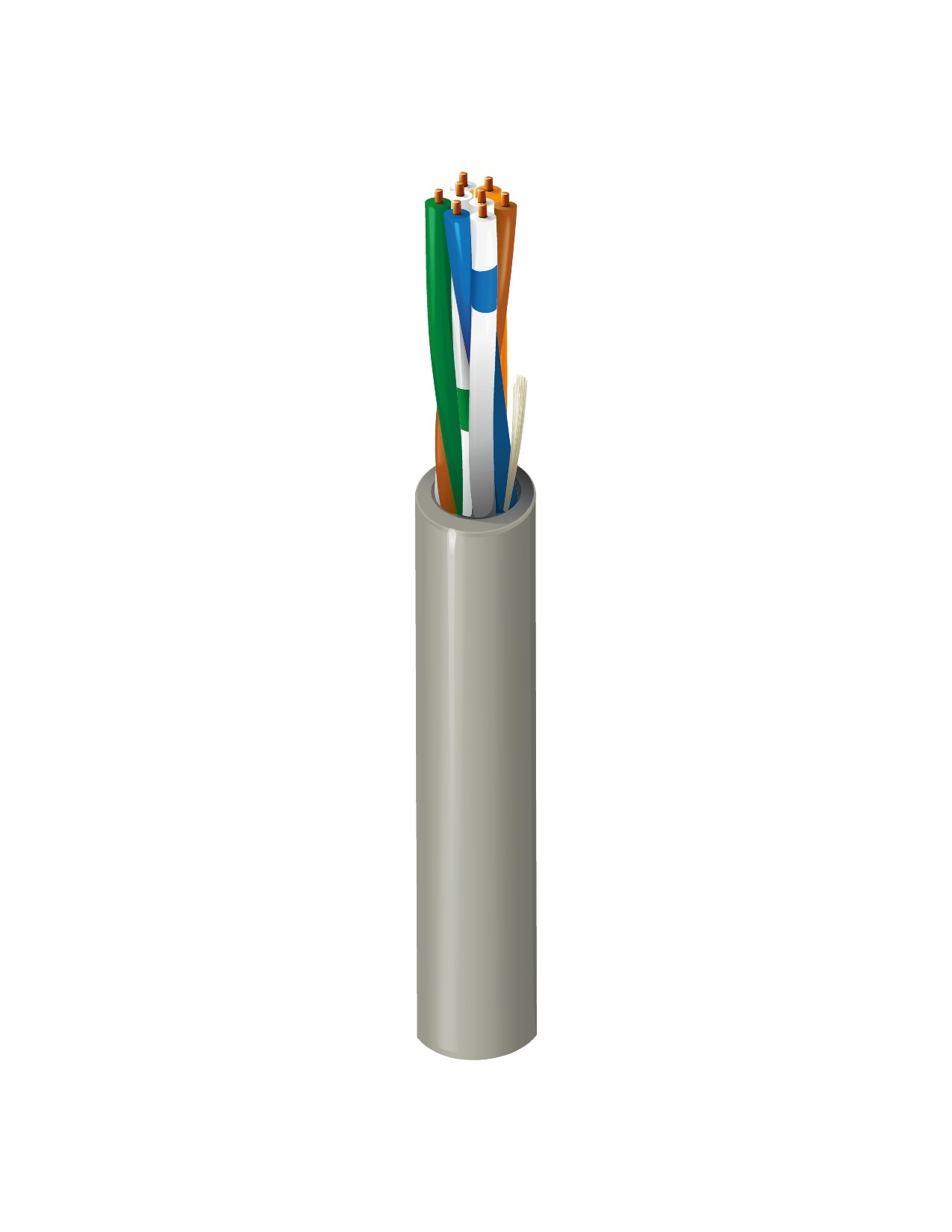

Câble Cat 3, U/UTP, PVC, 4 paires, AWG 24, Riser

Câble horizontal CAT3, DIW 4 paires, U/UTP non blindé, Riser-CMR, pour locaux, conducteurs en cuivre nu massif 24 AWG, isolation PVC, cordon de déchirure, gaine PVC

  • Disponibilité:
    Amériques  | asie-Pacifique
  • Statut:
    Abandonné
  • Remplacé apr: 1583A
DIW4
5 de 5

Spécifications

Expand All

Applications recommandées

Câble horizontal pour locaux

Cycle de vie

Discontinué - le produit n’est plus fabriqué

Conducteur

Size Stranding Material No. of Pairs
24 Solid BC - Bare Copper 4

isolation

Material Color Code
PVC - Polyvinyl Chloride White/Blue & Blue, White/Orange & Orange, White/Green & Green, White/Brown & Brown

Gaine extérieure

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.169 in (4.29 mm) Yes

Électricité

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

Délai

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
16 MHz 543 ns/100m 45 ns/100m 68%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. RL (Return Loss) [dB] Max./Min. Fitted Impedance
0.772 2.2 47.0 43.0 50.1 46.1
1 2.6 45.0 41.0 47.8 43.8 12.0 100 ± 15 Ohm
4 5.6 36.0 32.0 36.0 32.0 12.0 100 ± 15 Ohm
8 8.5 31.0 28.0 28.3 24.3 12.0 100 ± 15 Ohm
10 9.7 30.0 26.0 26.2 22.3 12.0 100 ± 15 Ohm
16 13.1 27.0 23.0 20.1 16.1 10.0 100 ± 15 Ohm

Voltage

UL Voltage Rating
300 V RMS

Température

UL Temperature Operating Installation Storage
60°C -30°C To +60°C -30°C To +60°C -30°C To +60°C

Rayon de courbure

Stationary Min. Installation Min.
1.0 in (25 mm) 1.75 in (44.5 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

16 lb/1000 pi (24 kg/km)

Environnement compatible

Colonne montante, intérieur

Inflammabilité/réaction au feu

Colonne montante UL 1666, FT4

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

CMR

Conformité CEC / C(UL)

CMR

Catégorie de données

Catégorie 3

Conformité normes TIA/EIA

ANSI/TIA-568-C.2 Catégorie 3

Vérification des performances par un tiers

Catégorie 3

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/EU (amendement RoHS 2), Directive européenne 2011/65/EU (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2017-07-10

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

DFLEX4

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les inscriptions comprennent les marquages de séquences descendantes pied/mètre.

Mise à jour et révision

Numéro de révision : 0.635 Date de révision : 01-05-2026

Mise à jour et révision

Numéro de révision : 0.635 Date de révision : 01-05-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
DIW4 732B1000 Olive 1,000 pi 612825060840
DIW4 732B1000 Olive 1,000 pi 612825060840
DIW4 732B1000B Olive 1,000 pi
DIW4 732U1000 Olive UnReel 1,000 pi 612825060833
DIW4 732U1000 Olive UnReel 1,000 pi 612825060833
DIW4 732U1000B Olive UnReel 1,000 pi
DIW4 732U1500 Olive UnReel 1,500 pi 612825060857
DIW4 732U1500 Olive UnReel 1,500 pi 612825060857
