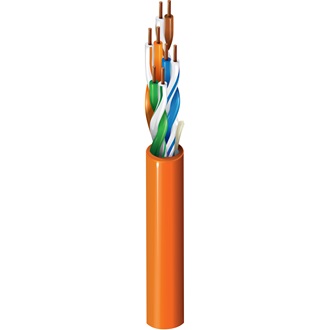

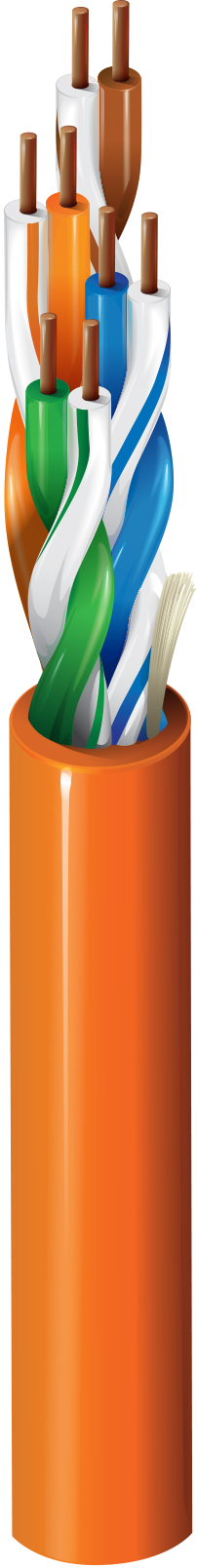

Câble de raccordement de catégorie 5e, 4 paires, U/UTP, CM
| Applications recommandées | Câble de raccordement pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, PoE++, PoE+, PoE |
|---|
| Taille | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 24 AWG | 7x32 | BC – Cuivre brut | 4 |
| Matériel | Code couleur |
|---|---|
| PO – Polyoléfine | Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron |
| Matériel | Diamètre nominale | Fil de déchirement |
|---|---|---|
| PVC – Chlorure de polyvinyle | 5,41 mm (0,213 po) | Non |
|
Diamètre total du câble (nominal) |
5,41 mm (0,213 po) |
|---|
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 93,8 Ohm/km (28,6 Ohm/1000 pi) | 330 pF/100 m |
| Fréquence | Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale | Retard de propagation ordinaire |
|---|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 69 % | 37 ns/100 m |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | Impédance d'entrée max./min. (non équipée) [Ohm] | Impédance max./min. ajustée [Ohm] |
|---|---|---|---|---|---|---|---|---|
| 1 | 2,4 dB/100 m | 65,3 | 62,3 | 63,8 | 60,8 | 20,0 | 100 ± 15 | 100 ± 15 |
| 4 | 4,9 dB/100 m | 56,3 | 53,3 | 51,7 | 48,7 | 23,0 | 100 ± 15 | 100 ± 15 |
| 8 | 6,9 dB/100 m | 51,8 | 48,8 | 45,7 | 42,7 | 24,5 | 100 ± 15 | 100 ± 15 |
| 10 | 7,8 dB/100 m | 50,3 | 47,3 | 43,8 | 40,8 | 25,0 | 100 ± 15 | 100 ± 15 |
| 16 | 9,9 dB/100 m | 47,3 | 44,2 | 39,7 | 36,7 | 25,0 | 100 ± 15 | 100 ± 15 |
| 20 | 11,1 dB/100 m | 45,8 | 42,8 | 37,7 | 34,7 | 25,0 | 100 ± 15 | 100 ± 15 |
| 25 | 12,5 dB/100 m | 44,3 | 41,3 | 35,8 | 32,8 | 24,3 | 100 ± 15 | 100 ± 15 |
| 31,25 | 14,1 dB/100 m | 42,9 | 39,9 | 33,9 | 30,9 | 23,6 | 100 ± 15 | 100 ± 15 |
| 62,5 | 20,4 dB/100 m | 38,4 | 35,4 | 27,8 | 24,8 | 21,5 | 100 ± 15 | 100 ± 15 |
| 100 | 26,4 dB/100 m | 35,3 | 32,3 | 23,8 | 20,8 | 20,1 | 100 ± 15 | 100 ± 15 |
| 155 | 33,7 dB/100 m | 32,5 | 29,4 | 19,9 | 16,9 | 15,8 | 100 ± 25 | 100 ± 15 |
| 200 | 38,9 dB/100 m | 30,8 | 27,8 | 17,7 | 14,7 | 15,0 | 100 ± 25 | 100 ± 15 |
| Tension nominale UL |
|---|
| 300 V (CM) |
| Température UL | Température de service | Installation | Stockage |
|---|---|---|---|
| 75° C | -20° C à +75° C | De 0° C à +50° C | -20° C à +75° C |
| Stationnaire min. | Installation min. |
|---|---|
| 1.0 in (25 mm) | 2,25 po (57,2 mm) |
|
Tension de traction maximum |
11 kg (25 livres) |
|---|---|
|
Poids câble en vrac |
22 livres/1000 pi |
|
Environnement compatible |
Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures |
|---|---|
|
Durabilité |
Product Lens™, Déclaration environnementale de produit (EPD) disponible |
|
Inflammabilité/réaction au feu |
UL 1685 (fumée à charge limitée UL) |
|
Conformité NEC / UL |
Article 800, CM |
|
Conformité CEC / C(UL) |
CM |
|
Conformité ICEA |
S-90-661 |
|
Conformité IEEE |
IEEE 802.3bt type 1, type 2, type 3 |
|
Conformité NEMA |
NEMA WC-63.1 |
|
Catégorie de données |
Catégorie 5e |
|
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 5e |
|
Vérification des performances par un tiers |
Câble de raccordement de catégorie 5e |
|
Conformité ISO/IEC |
ISO/IEC 11801-1, IEC 61156-6 |
|
Conformité aux directives européennes |
Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. L'impression inclut les marques de séquence descendantes. |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.549 Date de révision : 12-12-2023 |
|---|
| Article n° | Couleur | Type de présentation | Longueur | UPC | Note de bas de page |
|---|---|---|---|---|---|
| 1592A 0101000 | Noir | Bobine | 1 000 pi | 612825118749 | C |
| 1592A 010U1000 | Noir | UnReel | 1 000 pi | 612825118732 | |
| 1592A 0061000 | Bleu | Bobine | 1 000 pi | 612825118688 | C |
| 1592A 006U1000 | Bleu | UnReel | 1 000 pi | 612825118671 | |
| 1592A F2V1000 | Gris | Bobine | 1 000 pi | 612825118589 | |
| 1592A F2VU1000 | Gris | UnReel | 1 000 pi | 612825118572 | |
| 1592A 0051000 | Vert | Bobine | 1 000 pi | 612825118664 | C |
| 1592A 005U1000 | Vert | UnReel | 1 000 pi | 612825118657 | |
| 1592A 0031000 | Orange | Bobine | 1 000 pi | 612825118626 | C |
| 1592A 003U1000 | Orange | UnReel | 1 000 pi | 612825118619 | |
| 1592A 0071000 | Violet | Bobine | 1 000 pi | 612825118701 | C |
| 1592A 007U1000 | Violet | UnReel | 1 000 pi | 612825118695 | |
| 1592A 0021000 | Rouge | Bobine | 1 000 pi | 612825118602 | C |
| 1592A 002U1000 | Rouge | UnReel | 1 000 pi | 612825118596 | |
| 1592A 0091000 | Blanc | Bobine | 1 000 pi | 612825118725 | C |
| 1592A 009U1000 | Blanc | UnReel | 1 000 pi | 612825118718 | |
| 1592A 0041000 | Jaune | Bobine | 1 000 pi | 612825118640 | |
| 1592A 004U1000 | Jaune | UnReel | 1 000 pi | 612825118633 |
