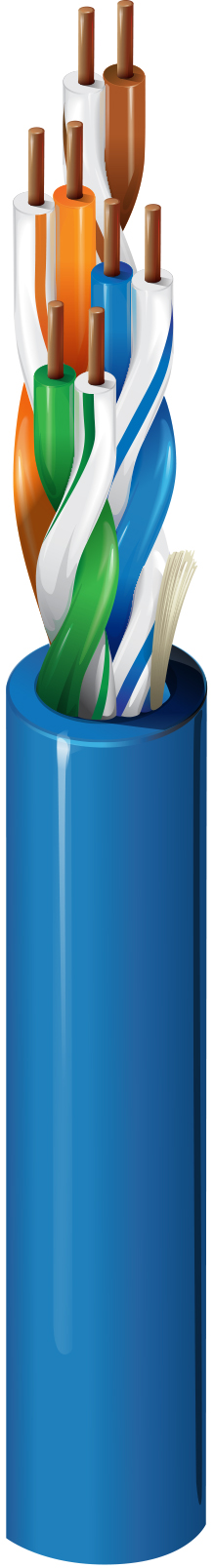

1700A

Câble de catégorie 5E+, 4 paires collées, U/UTP, CMR

...
Câble horizontal pour locaux de catégorie 5E+ (350 MHz), 4 paires collées, conducteurs en cuivre brut solide 24 AWG, U/UTP, colonne montante-CMR, gaine en PVC
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Câble horizontal pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, PoE++, PoE+, PoE

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez de plus amples informations sur les brevets à l'adresse https://www.belden.com/patents.

Détails de la construction
Conducteur
Taille Câblé Matériel Nombre de paires
24 AWG Uni BC – Cuivre brut 4
isolation
Matériel Code couleur
PO – Polyoléfine Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron

Paire collée

Oui

Gaine extérieure
Matériel Diamètre nominale Fil de déchirement
PVC – Chlorure de polyvinyle 5,13 mm (0,202 po) Oui

Diamètre total du câble (nominal)

5,13 mm (0,202 po)

Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
90 Ohm/km (27 Ohm/1000 pi) 66 pF/100 m
Délai
Fréquence Délai maximum Délai de propagation maximum Vitesse de propagation nominale
100 MHz 537,6 ns/100 m 25 ns/100 m 70 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation) PSNEXT min. [dB] PSACR min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) [Ohm] Impédance max./min. ajustée [Ohm] TCL min. [dB] ELTCTL min. [dB]
1 2,0 dB/100 m 69,3 67,3 65,8 20,0 100 ± 12 105 ± 10 40,0 35,0
4 4,0 dB/100 m 60,3 56,3 53,8 23,0 100 ± 12 100 ± 10 40,0 23,0
8 5,7 dB/100 m 55,8 50,1 47,7 24,5 100 ± 12 100 ± 10 40,0 16,9
10 6,4 dB/100 m 54,3 47,9 45,8 25,0 100 ± 12 100 ± 10 40,0 15,0
16 8,1 dB/100 m 51,2 43,1 41,7 25,0 100 ± 12 100 ± 10 38,0 10,9
20 9,1 dB/100 m 49,8 40,7 39,8 25,0 100 ± 12 100 ± 10 37,0 9,0
25 10,2 dB/100 m 48,3 38,2 37,8 25,0 100 ± 15 100 ± 10 36,0 7,0
31,25 11,4 dB/100 m 46,9 35,5 35,9 25,0 100 ± 15 100 ± 10 35,1
62,5 16,4 dB/100 m 42,4 26,0 29,9 25,0 100 ± 15 100 ± 10 32,0
100 21,0 dB/100 m 39,3 18,3 25,8 25,0 100 ± 15 100 ± 10 30,0
155 26,6 dB/100 m 36,4 9,8 22,0 19,0 100 ± 18 100 ± 10 28,1
200 30,4 dB/100 m 34,8 4,4 19,8 19,0 100 ± 18 100 ± 10 27,0
250 34,4 dB/100 m 32,3 17,8 18,0 100 ± 20 100 ± 10 26,0
300 38,0 dB/100 m 28,1 14,3 18,0 100 ± 20 100 ± 10
350 41,4 dB/100 m 27,1 12,9 17,0 100 ± 20 100 ± 10
400 44,5 dB/100 m 26,3 11,8 17,0 100 ± 22 100 ± 10
450 47,6 dB/100 m 25,5 10,7 17,0 100 ± 22 100 ± 10
Voltage
Tension nominale UL
300 V (CMR)
Caractéristiques mécaniques
Température
Température UL Température de service Installation Stockage
75° C -20° C à +75° C De 0° C à +50° C -20° C à +75° C
Rayon de courbure
Stationnaire min. Installation min.
13 mm (0,5 po) 51 mm (2,0 po)

Tension de traction maximum

18 kg (40 livres)

Poids câble en vrac

20 livres/1000 pi

Normes et conformité

Environnement compatible

Colonne montante, intérieur

Durabilité

Product Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

UL 1666 colonne montante, FT4, CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMR

Conformité CEC / C(UL)

CMR

Conformité ICEA

S-90-661

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3

Conformité NEMA

NEMA WC-63.1

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 5e

Vérification des performances par un tiers

Catégorie 5e

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité CENELEC

Classe de ségrégation selon EN50174-2 = a

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Numéro du plénum

1701A

Notes sur le produit

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 350 MHz servent uniquement à des fins techniques. La copie englobe des marques de séquence descendante d'une longueur maximale de 0.

Historique

Mise à jour et révision

Numéro de révision : 0.525 Date de révision : 12-12-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur UPC/EAN Note de bas de page
1700A 0101000 Noir Bobine 1 000 pi 612825121589 C
1700A 010U1000 Noir UnReel 1 000 pi 612825121572
1700A 006U1000 Bleu UnReel 1 000 pi 612825121503
1700A 0061640 Bleu Bobine 1,640 pi 612825121527 C
1700A 0063000 Bleu Bobine 3,000 pi C
1700A.00305 Gris Bobine 305 m 8719605003881
1700A 008U1000 Gris UnReel 1 000 pi 612825121534
1700A F2V1000 Gris Bobine 1 000 pi 612825121398 C
1700A F2VU1000 Gris UnReel 1 000 pi 612825121381
1700A F2V3000 Gris Bobine 3,000 pi 612825121404 C
1700A 0051000 Vert Bobine 1 000 pi 612825121497 C
1700A 005U1000 Vert UnReel 1 000 pi 612825121480
1700A 0031000 Orange Bobine 1 000 pi 612825121459 C
1700A 003U1000 Orange UnReel 1 000 pi 612825121442
1700A B021000 Violet Bobine 1 000 pi 612825121374 C
1700A B02U1000 Violet UnReel 1 000 pi 612825121367
1700A 0021000 Rouge Bobine 1 000 pi 612825121428 C
1700A 002U1000 Rouge UnReel 1 000 pi 612825121411
1700A 0023000 Rouge Bobine 3,000 pi 612825121435 C
1700A 0091000 Blanc Bobine 1 000 pi 612825121558 C
1700A 009U1000 Blanc UnReel 1 000 pi 612825121541 C
1700A 0093000 Blanc Bobine 3,000 pi 612825121565 C
1700A 004U1000 Jaune UnReel 1 000 pi 612825121466
