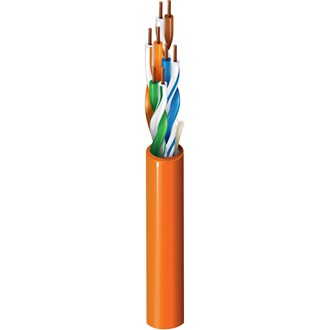

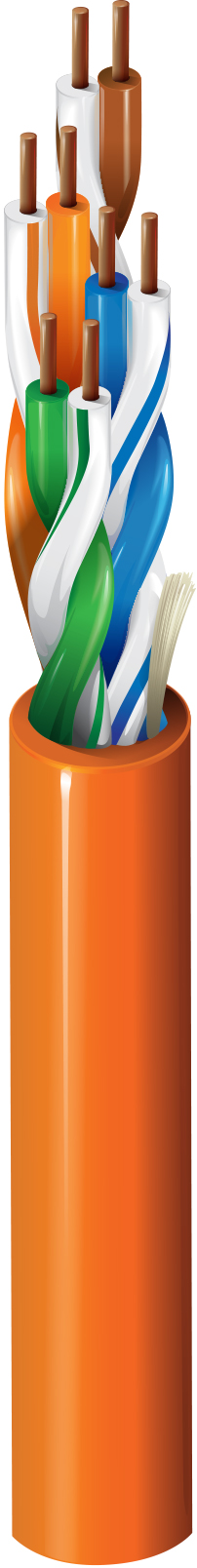

Câble de raccordement de catégorie 5e+, 4 paires collées, U/UTP, CM
| Applications recommandées | Câble de raccordement pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, PoE++, PoE+, PoE |
|---|---|
|
Brevet |
Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez de plus amples informations sur les brevets à l'adresse https://www.belden.com/patents. |
| Taille | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 24 AWG | 7x32 | TC – Cuivre étamé | 4 |
| Matériel | Code couleur |
|---|---|
| PO – Polyoléfine | Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron |
|
Paire collée |
Oui |
|---|
| Matériel | Diamètre nominale | Fil de déchirement |
|---|---|---|
| PVC – Chlorure de polyvinyle | 5,59 mm (0,220 po) | Non |
|
Diamètre total du câble (nominal) |
5,59 mm (0,220 po) |
|---|
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 90 Ohm/km (27 Ohm/1000 pi) | 160 pF/100 m |
| Fréquence | Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 25 ns/100 m | 70 % |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | Impédance d'entrée max./min. (non équipée) [Ohm] | Impédance max./min. ajustée [Ohm] |
|---|---|---|---|---|---|---|---|---|
| 1 | 2,4 dB/100 m | 65,3 | 65,3 | 63,8 | 60,8 | 20,0 | 100 ± 12 | 105 ± 10 |
| 4 | 4,8 dB/100 m | 56,3 | 56,3 | 51,7 | 48,7 | 23,0 | 100 ± 12 | 100 ± 10 |
| 8 | 6,8 dB/100 m | 51,8 | 51,8 | 45,7 | 42,7 | 24,5 | 100 ± 12 | 100 ± 10 |
| 10 | 7,7 dB/100 m | 50,3 | 50,3 | 43,8 | 40,8 | 25,0 | 100 ± 12 | 100 ± 10 |
| 16 | 9,8 dB/100 m | 47,3 | 47,3 | 39,7 | 36,7 | 25,0 | 100 ± 12 | 100 ± 10 |
| 20 | 11,0 dB/100 m | 45,8 | 45,8 | 37,7 | 34,7 | 25,0 | 100 ± 12 | 100 ± 10 |
| 25 | 12,4 dB/100 m | 44,3 | 44,3 | 35,8 | 32,8 | 19,0 | 100 ± 15 | 100 ± 10 |
| 31,25 | 13,9 dB/100 m | 42,9 | 42,9 | 33,9 | 30,9 | 19,0 | 100 ± 15 | 100 ± 10 |
| 62,5 | 20,1 dB/100 m | 38,4 | 38,4 | 27,8 | 24,8 | 19,0 | 100 ± 15 | 100 ± 10 |
| 100 | 26,1 dB/100 m | 35,3 | 35,3 | 23,8 | 20,8 | 19,0 | 100 ± 15 | 100 ± 10 |
| 155 | 33,3 dB/100 m | 32,5 | 32,5 | 19,9 | 16,9 | 19,0 | 100 ± 18 | 100 ± 10 |
| 200 | 38,4 dB/100 m | 30,8 | 30,8 | 17,7 | 14,7 | 19,0 | 100 ± 18 | 100 ± 10 |
| 250 | 43,7 dB/100 m | 29,3 | 29,3 | 15,8 | 12,8 | 18,0 | 100 ± 20 | 100 ± 10 |
| 300 | 48,6 dB/100 m | 28,2 | 28,2 | 14,2 | 11,2 | 18,0 | 100 ± 20 | 100 ± 10 |
| 310 | 49,5 dB/100 m | 27,9 | 27,9 | 13,9 | 10,9 | 18,0 | 100 ± 20 | 100 ± 10 |
| 350 | 53,2 dB/100 m | 27,2 | 27,2 | 12,9 | 9,9 | 17,0 | 100 ± 22 | 100 ± 10 |
| Tension nominale UL |
|---|
| 300 V (CM) |
| Température UL | Température de service | Installation | Stockage |
|---|---|---|---|
| 75° C | -20° C à +75° C | De 0° C à +50° C | -20° C à +75° C |
| Stationnaire min. | Installation min. |
|---|---|
| 1.0 in (25 mm) | 56 mm (2,2 po) |
|
Tension de traction maximum |
18 kg (40 livres) |
|---|---|
|
Poids câble en vrac |
21 livres/1000 pi |
|
Environnement compatible |
Intérieur, intérieur |
|---|---|
|
Durabilité |
Product Lens™, Déclaration environnementale de produit (EPD) disponible |
|
Inflammabilité/réaction au feu |
UL 1685 (UL 1581) Colonne verticale, FT1 |
|
Conformité NEC / UL |
Article 800, CM |
|
Conformité CEC / C(UL) |
CM |
|
Conformité ICEA |
S-90-661 |
|
Conformité IEEE |
IEEE 802.3bt type 1, type 2, type 3 |
|
Conformité NEMA |
NEMA WC-63.1 |
|
Catégorie de données |
Catégorie 5e |
|
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 5e |
|
Vérification des performances par un tiers |
Câble de raccordement de catégorie 5e |
|
Conformité ISO/IEC |
ISO/IEC 11801-1, IEC 61156-6 |
|
Conformité aux directives européennes |
Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. L'impression inclut les marques de séquence descendantes. Les fils du conducteur sont liés ensemble. |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.501 Date de révision : 12-12-2023 |
|---|
| Article n° | Couleur | Type de présentation | Longueur | UPC | Note de bas de page |
|---|---|---|---|---|---|
| 1752A 0101000 | Noir | Bobine | 1 000 pi | 612825122210 | C |
| 1752A 010U1000 | Noir | UnReel | 1 000 pi | 612825122203 | |
| 1752A 0061000 | Bleu | Bobine | 1 000 pi | 612825122173 | C |
| 1752A 006U1000 | Bleu | UnReel | 1 000 pi | 612825122166 | |
| 1752A F2V1000 | Gris | Bobine | 1 000 pi | 612825122074 | C |
| 1752A F2VU1000 | Gris | UnReel | 1 000 pi | 612825122067 | |
| 1752A 0051000 | Vert | Bobine | 1 000 pi | 612825122159 | C |
| 1752A 005U1000 | Vert | UnReel | 1 000 pi | 612825122142 | |
| 1752A 0031000 | Orange | Bobine | 1 000 pi | 612825122111 | C |
| 1752A 003U1000 | Orange | UnReel | 1 000 pi | 612825122104 | |
| 1752A 007U1000 | Violet | UnReel | 1 000 pi | 612825122180 | |
| 1752A 0021000 | Rouge | Bobine | 1 000 pi | 612825122098 | C |
| 1752A 002U1000 | Rouge | UnReel | 1 000 pi | 612825122081 | |
| 1752A 0041000 | Jaune | Bobine | 1 000 pi | 612825122135 | C |
| 1752A 004U1000 | Jaune | UnReel | 1 000 pi | 612825122128 |
