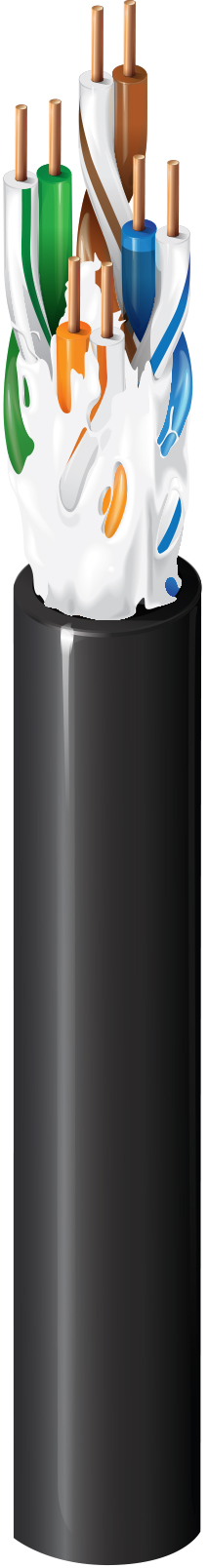

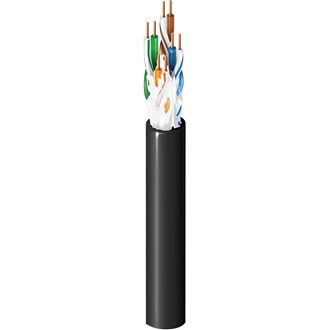

Câble de catégorie 5e

Câble horizontal de catégorie 5e (200 MHz), homologué OSP, 4 paires, conducteurs en cuivre nu massif 24 AWG, U/UTP, rempli de gel, gaine en polyéthylène

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Câble horizontal OSP-Outdoor, sur site, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Détails de la construction

Conducteur

Size	Stranding	Material	No. of Pairs
24 AWG	Solid	BC - Bare Copper	4

isolation

Material	Color Code
PO - Polyolefin	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Blocage de l'eau	Rempli de gel

Gaine extérieure

Material	Nom. Diameter	Ripcord
PE - Polyethylene	0.226 in (5.74 mm)	Yes

Diamètre total du câble (nominal)	5,74 mm (0,226) po

Caractéristiques électriques

Électricité

Max. Conductor DCR	Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft)	160 pF/100m

Délai

Frequency	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	45 ns/100m	65%

Haute fréquence

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]
1	2.0 dB/100m	65.3	62.3	63.3	60.3	63.8	60.8	20.0	100 ± 15	100 ± 15
4	4.1 dB/100m	56.3	53.3	52.2	49.2	51.8	48.8	23.0	100 ± 15	100 ± 15
8	5.8 dB/100m	51.8	48.8	46.0	43.0	45.7	42.7	24.5	100 ± 15	100 ± 15
10	6.5 dB/100m	50.3	47.3	43.8	40.8	43.8	40.8	25.0	100 ± 15	100 ± 15
16	8.2 dB/100m	47.2	44.2	39.0	36.0	39.7	36.7	25.0	100 ± 15	100 ± 15
20	9.3 dB/100m	45.8	42.8	36.5	33.5	37.8	34.8	25.0	100 ± 15	100 ± 15
25	10.4 dB/100m	44.3	41.3	33.9	30.9	35.8	32.8	24.3	100 ± 15	100 ± 15
31.25	11.7 dB/100m	42.9	39.9	31.2	28.2	33.9	30.9	23.6	100 ± 15	100 ± 15
62.5	17.0 dB/100m	38.4	35.4	21.4	18.4	27.9	24.9	21.5	100 ± 15	100 ± 15
100	22.0 dB/100m	35.3	32.3	13.3	10.3	23.8	20.8	20.1	100 ± 15	100 ± 15
155	28.1 dB/100m	32.4	29.4	4.4	1.4	20.0	17.0	18.8
200	32.4 dB/100m	30.8	27.8	-1.6	-4.6	17.8	14.8	18.0

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-40°C To +75°C	-40°C To +60°C	-40°C To +75°C

Rayon de courbure

Stationary Min.	Installation Min.
1.0 in (25 mm)	2.25 in (57.2 mm)

Tension de traction maximum	11 kg (25 livres)
Poids câble en vrac	23 lb/1000 pi

Normes et conformité

Environnement compatible	Résistance extérieure, résistance à la lumière, aérien – lorsqu'il est pris en charge par un fil porteur.
Durabilité	Objectif produit™, Déclaration environnementale de produit (DEP) disponible
Conformité CPR	CPR Euroclass : Fca
Conformité ICEA	S-116-732, S-56-434, S-99-689, S-100-685
Conformité IEEE	IEEE 802.3bt Type 1, Type 2, Type 3
Conformité NEMA	NEMA WC-63.1
Catégorie de données	Catégorie 5e
Conformité normes TIA/EIA	ANSI/TIA-568.2-D Catégorie 5e
Conformité ISO/IEC	ISO/IEC 11801-1, IEC 61156-5
Conformité aux directives européennes	Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Notes sur le produit

Notes	Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 100 MHz servent uniquement à des fins techniques. Le câble n'est pas garanti conforme à la spécification TIA 568.2 pour les retards supérieurs à 90 m. L'impression comprend des marquages de longueur/mètre décroissants de la longueur maximale de mise en place à 0. Entièrement étanche à l'eau. Convient pour l’enfouissement ou l’utilisation dans des endroits humides extérieurs. Non recommandé pour les applications d’enfouissement direct sans protection supplémentaire contre l’écrasement et les chocs. Une protection supplémentaire contre l'écrasement et les impacts comprendrait le blindage des câbles, l'installation dans un conduit ou l'installation avec des barrières supérieures conformément au bulletin technique Belden T/8-6. Belden recommande d'utiliser un point de démarcation d'entrée lors de la transition à l'intérieur des bâtiments avec des câbles OSP remplis de gel en raison de la conception du câble contenant du gel spécifique pour les environnements extérieurs humides. Le point de transition proposé est le coupleur à noyau du REVConnect, numéro de référence RVACPKUBK-S1.

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 100 MHz servent uniquement à des fins techniques. Le câble n'est pas garanti conforme à la spécification TIA 568.2 pour les retards supérieurs à 90 m. L'impression comprend des marquages de longueur/mètre décroissants de la longueur maximale de mise en place à 0. Entièrement étanche à l'eau. Convient pour l’enfouissement ou l’utilisation dans des endroits humides extérieurs. Non recommandé pour les applications d’enfouissement direct sans protection supplémentaire contre l’écrasement et les chocs. Une protection supplémentaire contre l'écrasement et les impacts comprendrait le blindage des câbles, l'installation dans un conduit ou l'installation avec des barrières supérieures conformément au bulletin technique Belden T/8-6. Belden recommande d'utiliser un point de démarcation d'entrée lors de la transition à l'intérieur des bâtiments avec des câbles OSP remplis de gel en raison de la conception du câble contenant du gel spécifique pour les environnements extérieurs humides. Le point de transition proposé est le coupleur à noyau du REVConnect, numéro de référence RVACPKUBK-S1.
