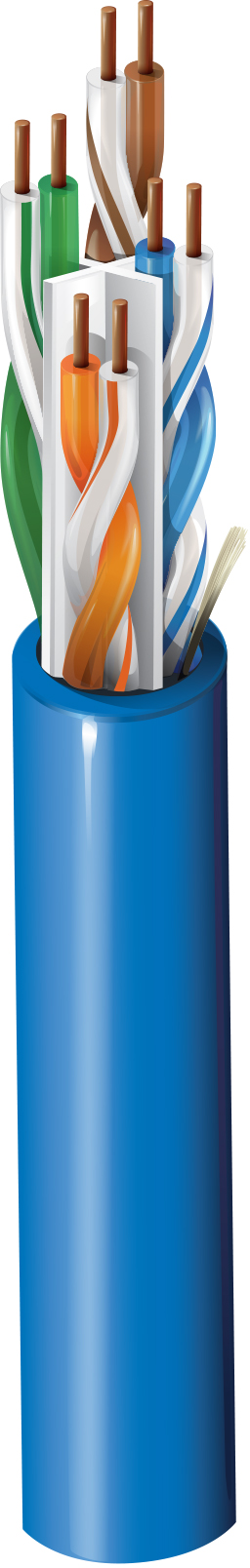

Câble premium de catégorie 6+, 4 paires, U/UTP, CMR
| Applications recommandées | Câble horizontal pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, PoE++, PoE+, PoE |
|---|---|
|
Brevet |
Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez de plus amples informations sur les brevets à l'adresse https://www.belden.com/patents. |
| Taille | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 23 AWG | Uni | BC – Cuivre brut | 4 |
| Matériel | Code couleur |
|---|---|
| PO – Polyoléfine | Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron |
| Séparateur | Matériel | Diamètre nominale | Fil de déchirement |
|---|---|---|---|
| Membre central (X-Spline® breveté) | PVC – Chlorure de polyvinyle | 5,87 mm (0,231 po) | Oui |
|
Diamètre total du câble (nominal) |
5,87 mm (0,231 po) |
|---|
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 77 Ohm/km (23 Ohm/1000 pi) | 330 pF/100 m |
| Fréquence | Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale | Retard de propagation ordinaire |
|---|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 35 ns/100 m | 70 % | 35 ns/100 m |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACR min. [dB] | PSACR min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | Impédance d'entrée max./min. (non équipée) [Ohm] |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 84,3 | 82,3 | 80,3 | 80,3 | 76,8 | 73,8 | 20,0 | 100 ± 15 |
| 4 | 3,7 dB/100 m | 75,3 | 73,3 | 69,5 | 69,5 | 64,8 | 61,8 | 23,6 | 100 ± 15 |
| 8 | 5,3 dB/100 m | 70,8 | 68,8 | 63,5 | 63,5 | 58,7 | 55,7 | 25,3 | 100 ± 15 |
| 10 | 5,9 dB/100 m | 69,3 | 67,3 | 61,4 | 61,4 | 56,8 | 53,8 | 26,0 | 100 ± 15 |
| 16 | 7,4 dB/100 m | 66,2 | 64,2 | 56,8 | 56,8 | 52,7 | 49,7 | 26,0 | 100 ± 15 |
| 20 | 8,3 dB/100 m | 64,8 | 62,8 | 54,4 | 54,4 | 50,8 | 47,8 | 26,0 | 100 ± 15 |
| 25 | 9,4 dB/100 m | 63,3 | 61,3 | 52,0 | 52,0 | 48,8 | 45,8 | 25,5 | 100 ± 15 |
| 31,25 | 10,5 dB/100 m | 61,9 | 59,9 | 49,4 | 49,4 | 46,9 | 43,9 | 25,0 | 100 ± 15 |
| 62,5 | 15,1 dB/100 m | 57,4 | 55,4 | 40,3 | 40,3 | 40,9 | 37,9 | 23,5 | 100 ± 15 |
| 100 | 19,3 dB/100 m | 54,3 | 52,3 | 33,0 | 33,0 | 36,8 | 33,8 | 22,5 | 100 ± 15 |
| 155 | 24,5 dB/100 m | 51,4 | 49,4 | 24,9 | 24,9 | 33,0 | 30,0 | 21,6 | 100 ± 22 |
| 200 | 28,2 dB/100 m | 49,8 | 47,8 | 19,6 | 19,6 | 30,8 | 27,8 | 21,0 | 100 ± 22 |
| 250 | 31,8 dB/100 m | 48,3 | 46,3 | 14,5 | 14,5 | 28,8 | 25,8 | 20,5 | 100 ± 32 |
| 300 | 35,2 dB/100 m | 47,1 | 45,1 | 9,9 | 9,9 | 27,3 | 24,3 | 20,1 | 100 ± 32 |
| 350 | 38,4 dB/100 m | 46,1 | 44,1 | 5,7 | 5,7 | 25,9 | 22,9 | 19,8 | 100 ± 32 |
| 400 | 41,5 dB/100 m | 45,3 | 43,3 | 1.8 | 1.8 | 24,8 | 21,8 | 19,5 | 100 ± 32 |
| 450 | 44,3 dB/100 m | 44,5 | 42,5 | 23,7 | 20,7 | 19,2 | 100 ± 32 | ||
| 500 | 47,1 dB/100 m | 43,8 | 41,8 | 22,8 | 19,8 | 19,0 | 100 ± 32 | ||
| 550 | 49,7 dB/100 m | 43,2 | 41,2 | 22,0 | 19,0 | 18,8 | 100 ± 32 | ||
| 600 | 52,3 dB/100 m | 42,6 | 40,6 | 21,2 | 18,2 | 18,7 | 100 ± 32 | ||
| 650 | 54,8 dB/100 m | 42,1 | 40,1 | 20,5 | 17,5 | 18,5 | 100 ± 32 |
| Tension nominale UL |
|---|
| 300 V (CMR) |
| Température UL | Température de service | Installation | Stockage |
|---|---|---|---|
| 75° C | -20° C à +75° C | De 0° C à +50° C | -20° C à +75° C |
| Stationnaire min. | Installation min. |
|---|---|
| 1.0 in (25 mm) | 64 mm (2,5 po) |
|
Tension de traction maximum |
11 kg (25 livres) |
|---|---|
|
Poids câble en vrac |
25 livres/1000 pi |
|
Environnement compatible |
Colonne montante, intérieur |
|---|---|
|
Durabilité |
Product Lens™, Déclaration environnementale de produit (EPD) disponible |
|
Inflammabilité/réaction au feu |
UL 1666 colonne montante, FT4, CEI 60332-1-2 |
|
Conformité CPR |
CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca |
|
Conformité NEC / UL |
Article 800, CMR |
|
Conformité CEC / C(UL) |
CMR |
|
Conformité ICEA |
S-116-732 |
|
Conformité IEEE |
IEEE 802.3bt type 1, type 2, type 3, type 4 |
|
Conformité NEMA |
ANSI/NEMA WC-66 |
|
Catégorie de données |
Catégorie 6 |
|
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 6 |
|
Vérification des performances par un tiers |
Catégorie 6 |
|
Conformité ISO/IEC |
ISO/IEC 11801-1, IEC 61156-5 |
|
Conformité CENELEC |
Classe de ségrégation selon EN50174-2 = a |
|
Conformité aux directives européennes |
Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE |
|
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Numéro du plénum |
3613 |
|
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs supérieures à 400 MHz concernent uniquement les informations techniques. L'impression comprend des séquences descendantes/marquages de compteurs de longueur de mise en place max à 0. |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.547 Date de révision : 12-12-2023 |
|---|
| Article n° | Couleur | Type de présentation | Longueur | UPC | Note de bas de page |
|---|---|---|---|---|---|
| 3612 0101000 | Noir | Bobine | 1 000 pi | 612825145707 | C |
| 3612 010A1000 | Noir | Boîte à bobine d'enroulage | 1 000 pi | 612825145684 | C |
| 3612 010U1000 | Noir | UnReel | 1 000 pi | 612825145691 | |
| 3612 0061000 | Bleu | Bobine | 1 000 pi | 612825145585 | C |
| 3612 006A1000 | Bleu | Boîte à bobine d'enroulage | 1 000 pi | 612825145561 | C |
| 3612 006U1000 | Bleu | UnReel | 1 000 pi | 612825145578 | |
| 3612 0062500 | Bleu | Bobine | 2,500 pieds | 612825145592 | |
| 3612 0081000 | Gris | Bobine | 1 000 pi | 612825145639 | C |
| 3612 008A1000 | Gris | Boîte à bobine d'enroulage | 1 000 pi | 612825335061 | C |
| 3612 008U1000 | Gris | UnReel | 1 000 pi | 612825145622 | |
| 3612 0051000 | Vert | Bobine | 1 000 pi | 612825145554 | C |
| 3612 005A1000 | Vert | Boîte à bobine d'enroulage | 1 000 pi | 612825145530 | C |
| 3612 005U1000 | Vert | UnReel | 1 000 pi | 612825145547 | |
| 3612 003A1000 | Orange | Boîte à bobine d'enroulage | 1 000 pi | 612825145479 | C |
| 3612 003U1000 | Orange | UnReel | 1 000 pi | 612825145486 | |
| 3612 007A1000 | Violet | Boîte à bobine d'enroulage | 1 000 pi | 612825145608 | C |
| 3612 007U1000 | Violet | UnReel | 1 000 pi | 612825145615 | |
| 3612 0091000 | Blanc | Bobine | 1 000 pi | 612825145660 | C |
| 3612 009A1000 | Blanc | Boîte à bobine d'enroulage | 1 000 pi | 612825145646 | C |
| 3612 009U1000 | Blanc | UnReel | 1 000 pi | 612825145653 | |
| 3612 0092500 | Blanc | Bobine | 2,500 pieds | 612825145677 | |
| 3612 0041000 | Jaune | Bobine | 1 000 pi | 612825145516 | C |
| 3612 004A1000 | Jaune | Boîte à bobine d'enroulage | 1 000 pi | 612825145493 | C |
| 3612 004U1000 | Jaune | UnReel | 1 000 pi | 612825145509 | |
| 3612 0042500 | Jaune | Bobine | 2,500 pieds | 612825145523 |
