Numéro de produit : 2142A

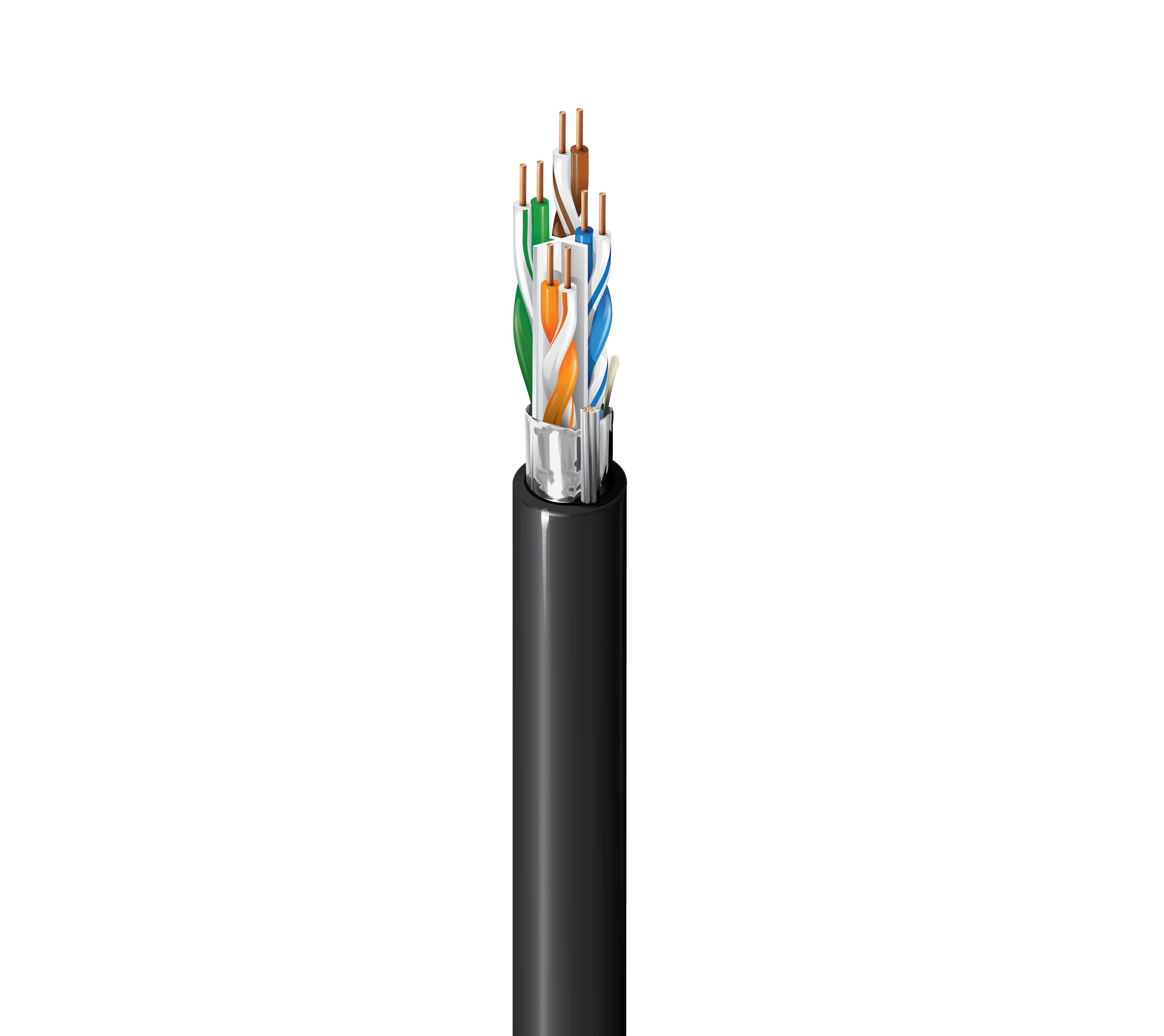

Category 6A Indoor/Outdoor Cable, 4 Pair, F/UTP, CMR/CMX

Category 6A Premise Horizontal Cable (625 MHz), Indoor/Outdoor, 4 Pair, 23 AWG Solid Bare Copper Conductors, F/UTP - Foil Shielded, Riser-CMR/CMX Outdoor, UV Resistant PVC Jacket

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
2142A
  • 2142A
1 sur 1
  • Spécifications
  • Références des pièces
  • Ressources

Spécifications

Signaler une erreur

Applications recommandées

Intérieur/extérieur, Câble horizontal pour locaux, Ethernet de 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, environnement bruyants, HDBaseT

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d’informations sur les brevets à https://www.belden.com/patents.

Conducteur

Taille Câblé Matériel Nombre de paires
23 AWG Uni BC – Cuivre brut 4

isolation

Matériel Code couleur
PO – Polyoléfine Blanc et bleu, blanc et orange, blanc et vert, blanc et marron

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 26 AWG (7x34)

Gaine extérieure

Séparateur Matériel Diamètre nominale Fil de déchirement
Élément central (EquiSpline® breveté) PVC – Chlorure de polyvinyle 7,62 mm (0,300 po) Oui

Diamètre total du câble (nominal)

7,62 mm (0,300 po)

Électricité

Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
82 Ohm/km (25 Ohm/1000 pi) 45 pF/100 m

Délai

Fréquence Délai maximum Délai de propagation maximum Vitesse de propagation nominale
100 MHz 537,6 ns/100 m 45 ns/100 m 65 %

Haute fréquence

Fréquence [MHz] Atténuation d'insertion maximale (atténuation) PSNEXT min. [dB] PSACR min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) [Ohm] Impédance max./min. ajustée [Ohm] PSANEXT [dB] min. PSAACRF [dB] min. TCL min. [dB] ELTCTL min. [dB]
1 2,1 dB/100 m 75,3 73,2 79,8 20,0 100 ± 15 105 ± 10 75,0 77,0 40,0 43,0
4 3,8 dB/100 m 66,3 62,5 67,8 23,0 100 ± 15 100 ± 15 75,0 76,2 40,0 41,0
8 5,3 dB/100 m 61,8 56,5 61,7 24,5 100 ± 15 100 ± 15 75,0 70,1 40,0 24,9
10 5,9 dB/100 m 60,3 54,4 59,8 25,0 100 ± 15 100 ± 15 75,0 68,2 40,0 23,0
16 7,4 dB/100 m 57,2 49,8 55,7 25,0 100 ± 15 100 ± 15 75,0 64,1 38,0 18,9
20 8,3 dB/100 m 55,8 47,4 53,8 25,0 100 ± 15 100 ± 15 75,0 62,2 37,0 17,0
25 9,3 dB/100 m 54,3 45,0 51,8 24,3 100 ± 15 100 ± 15 75,0 60,2 36,0 15,0
31,25 10,4 dB/100 m 52,9 42,5 49,9 23,6 100 ± 15 100 ± 10 75,0 58,3 35,1 13,1
62,5 14,8 dB/100 m 48,4 33,6 43,9 21,5 100 ± 15 100 ± 10 73,6 52,3 32,0
100 18,9 dB/100 m 45,3 26,4 39,8 20,1 100 ± 15 100 ± 10 70,5 48,2 30,0
200 27,0 dB/100 m 40,8 13,8 33,8 18,9 100 ± 22 100 ± 10 66,0 42,2 27,0
250 30,4 dB/100 m 39,3 9,0 31,8 17,3 100 ± 32 100 ± 10 64,5 40,2 26,0
300 33,5 dB/100 m 38,1 4,6 30,3 16,8 100 ± 32 100 ± 10 63,3 38,7 25,2
350 36,3 dB/100 m 37,1 0,8 28,9 16,3 100 ± 32 100 ± 10 62,3 37,3 24,6
400 39,0 dB/100 m 36,3 27,8 15,9 100 ± 32 100 ± 10 61,5 36,2 24,0
450 41,5 dB/100 m 35,5 26,7 15,5 100 ± 32 100 ± 10 60,7 35,1 23,5
500 43,9 dB/100 m 34,8 25,8 15,2 100 ± 32 100 ± 10 60,0 34,2 23,0
550 46,2 dB/100 m 33,2 25,0 14,9 100 ± 32 100 ± 10 59,4 33,4
600 48,4 dB/100 m 32,6 24,2 14,7 100 ± 32 100 ± 10 58,8 32,6
625 49,5 dB/100 m 32,4 23,9 14,5 100 ± 32 100 ± 10 58,6 32,3
750 54,7 dB/100 m 32,2 22,3 14,0 100 ± 32 100 ± 10 57,4 30,7
860 58,9 dB/100 m 31,3 21,1 13,6 100 ± 32 100 ± 10 56,5 29,5

Voltage

Tension nominale UL
300 V (CMR), 300 V (CMX-Extérieur)

Température

Température UL Température de service Installation Stockage
90° C -40° C à +75° C -20° C à +75° C -40° C à +75° C

Rayon de courbure

Stationnaire min. Installation min.
64 mm (2,5 po) 76 mm (3,0 po)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

42 livres/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, résistance aux rayons du soleil, aérien – lorsqu'il est pris en charge par un fil porteur

Inflammabilité/réaction au feu

UL 1666 Colonne montante, FT4, IEEE 1202 Test à la flamme sur plateau vertical

Conformité NEC / UL

Article 800, CMR, CMX-extérieur

Conformité CEC / C(UL)

CMX-extérieur

Conformité ICEA

S-116-732, S-56-434, S-99-689, S-100-685

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA-568,2-D, catégorie 6A

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE

Conformité APAC

China RoHS II (GB/T 26572-2011)

Numéro du plénum

10GX53F / 10GX63F

Numéro non-plénum

10GX52F / 10GX62F

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs supérieures à 625 MHz sont données à titre indicatif. L'impression comprend des marques descendantes en pieds/mètres à partir de la longueur maximale du support jusqu'à 0.

Mise à jour et révision

Numéro de révision : 0.328 Date de révision : 12-12-2023

Mise à jour et révision

Numéro de révision : 0.328 Date de révision : 12-12-2023

Références des pièces

Article n° Couleur UPC
2142A 0101000 Noir 612825401056
