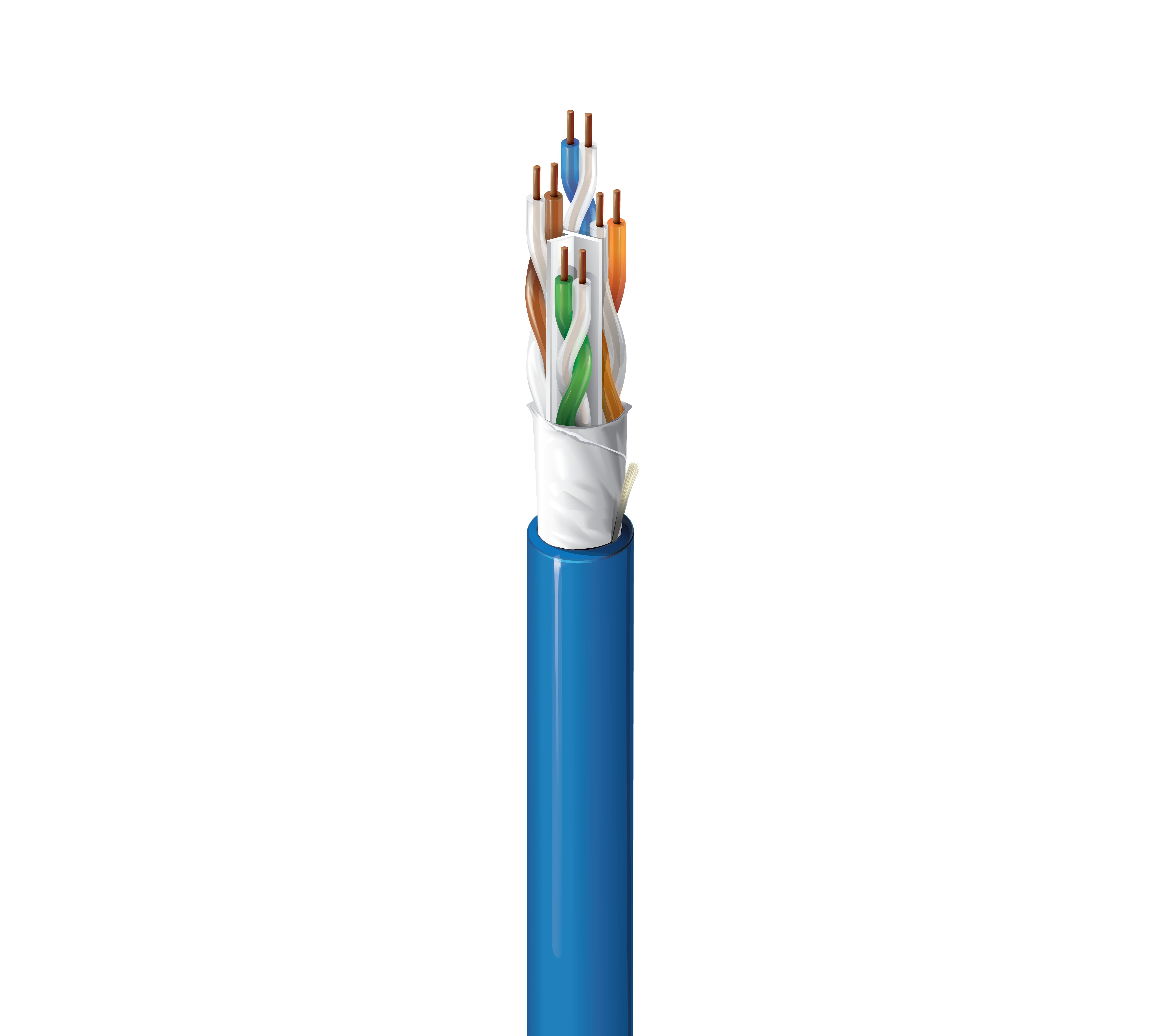

Product Number: DAUP
Category 6A Cable, 4 Pair, U/UTP, CMP
Category 6A Premise Horizontal Cable, 4 Pair, 23 AWG Solid Bare Copper Conductors, U/UTP, Plenum-CMP, Flamarrest® PVC-LS Jacket
-
Disponibilité:
Amériques
-
Inventaire mondial :
Disponible
Spécifications
Aperçu du produit
| Applications recommandées | Câble horizontal pour locaux, Ethernet 10GBASE-T |
|---|
Détails de la construction
Conducteur
| Taille | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 23 AWG | Uni | BC – Cuivre brut | 4 |
isolation
| Matériel | Code couleur |
|---|---|
| FEP – Éthylène propylène fluoré | Blanc et bleu, blanc et orange, blanc et vert, blanc et marron |
Gaine extérieure
| Séparateur | Matériel | Nom commercial du matériau | Diamètre nominale | Fil de déchirement |
|---|---|---|---|---|
| Élément central (X-Spline® breveté),technologie de barrière EquiBlock™ | PVC – Chlorure de polyvinyle | Flamarrest® | 6,35 mm (0,250 po) | Oui |
|
Diamètre total du câble (nominal) |
6,35 mm (0,250 po) |
|---|
Caractéristiques électriques
Électricité
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 82 Ohm/km (25 Ohm/1000 pi) | 45 pF/100 m |
Délai
| Fréquence | Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 69 % |
Voltage
| Tension nominale UL |
|---|
| 300 V (CMP) |
Caractéristiques mécaniques
Température
| Température UL | Température de service | Stockage |
|---|---|---|
| 75° C | -20° C à +75° C | -20° C à +75° C |
Rayon de courbure
| Stationnaire min. |
|---|
| 25 mm (1 po) |
|
Tension de traction maximum |
11 kg (25 livres) |
|---|---|
|
Poids câble en vrac |
34 lb/1000 pieds (51 kg/km) |
Normes et conformité
|
Environnement compatible |
Plénum, intérieur |
|---|---|
|
Inflammabilité/réaction au feu |
NFPA 262, UL 910 (plénum), FT6 |
|
Conformité NEC / UL |
Article 800 |
|
Conformité CEC / C(UL) |
CMP |
|
Conformité ICEA |
S-116-732 |
|
Conformité IEEE |
IEEE 802.3bt type 1, type 2, type 3, type 4 |
|
Conformité NEMA |
ANSI/NEMA WC-66 |
|
Catégorie de données |
Catégorie 6A |
|
Conformité normes TIA/EIA |
ANSI/TIA-568,2-D, catégorie 6A |
|
Vérification des performances par un tiers |
Canal/catégorie 6A |
|
Conformité ISO/IEC |
ISO/IEC 11801-1, IEC 61156-5 |
|
Conformité aux directives européennes |
Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Numéro non-plénum |
DAUR |
Notes sur le produit
|
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les inscriptions comprennent les marquages de séquence descendante pied/mètre depuis la longueur maximale jusqu'à 0. |
|---|
Historique
|
Mise à jour et révision |
Numéro de révision : 0.88 Date de révision : 24-09-2024 |
|---|
Information
|
Mise à jour et révision |
Numéro de révision : 0.88 Date de révision : 24-09-2024 |
|---|
Références des pièces
| Article n° | Couleur | Type de présentation | Longueur |
|---|---|---|---|
| DAUP 0101000 | Noir | Bobine | 1 000 pi |
| DAUP D151000 | Bleu | Bobine | 1 000 pi |
| DAUP 0081000 | Gris | Bobine | 1 000 pi |
| DAUP 0051000 | Vert foncé | Bobine | 1 000 pi |
