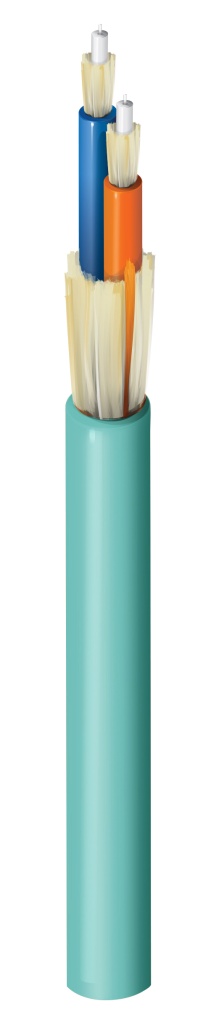

FI3B002PB

Plenum intérieur OM3 rupture 2 fibres

...
FX Intérieur OM3 rupture 2 fibres OFNP sous-unités (2.0 mm) gaine aqua
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Horizontal et dorsal

Spécifications de la fibre

Type de fibre

OM3

Diamètre de noyau de la fibre

50/125 μm µm

Diamètre de fibre

250 µm

Matériau du tampon

PVC – Chlorure de polyvinyle

Diamètre du tampon

900 μm µm

Nombre de fibres

2

Code couleur de la fibre

TIA-598-D

Conception du câble

Nombre de sous-unités actives

2

Fibres par sous-unité

1

Diamètre sous-unité

0,078 po (2,0 mm)

Éléments de résistance de la sous-unité

Fils d'aramide

Élément de résistance centrale

GRP

Revêtement du noyau

Ruban Nomex

Spécifications de la gaine extérieure

Élément de résistance

Fils d'aramide

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

5,9 mm (0,23 po)

Couleur

Aqua

Nombre de cordelettes

2

Caractéristiques optiques
Longueur d'onde 850 nm 1300 nm
Atténuation max. 3,0 dB/km 1,0 dB/km
Performance 1 Gigabit ethernet 1000 m 550 m
Performance 10 Gigabit ethernet 300 m --
Largeur de bande modale effective minimale (EMB) 2000 MHz/km --
Largeur de bande minimale du lancement en surcharge (OFL) 1500 MHz/km 500 MHz/km
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

15 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1330 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

100 N/cm

Poids câble en vrac

14 lbs/kft (21 kg/km)

Plage de température

Plage de température d'installation

-0 °C à + 60 °C

Plage de température de fonctionnement

-0 °C à + 70 °C

Plage de température de stockage

-40° C à +70° C

Normes et conformité

Environnement compatible

Intérieur

Durabilité

CA Prop 65, Produit Lens™

Inflammabilité/réaction au feu

OFNP, FT6

Conformité ICEA

S-83-596

Conformité normes TIA/EIA

ANSI/ICEA S-83-596

Historique

Mise à jour et révision

Numéro de révision : 0.63 Date de révision : 15-10-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation UPC
FI3B002PB Aqua Bobine 612825369578
