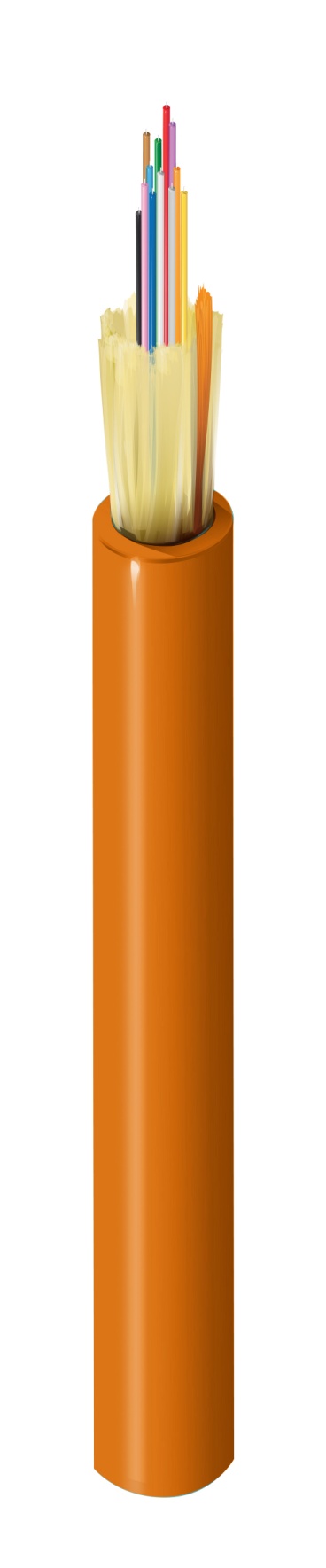

FDSM006P2

Plénum intérieur/extérieur, OS2, 6 fibres, Chambre de distribution

...
Intérieur/extérieur, OS2, mini distribution, 6 fibres, Chambre de distribution, 3,0 mm, fibre de 16 x 250 um
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Catégorie de produits

Composite

Applications recommandées

Centre de données, RAN, Horizontal et dorsal, Réseau principal, Raccordement, Jonctions

Spécifications de la fibre

Type de fibre

OS2

Diamètre de noyau de la fibre

8,2/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

6

Code couleur de la fibre

TIA-598-D

Conception du câble

Nombre de sous-unités actives

1

Fibres par sous-unité

6

Diamètre sous-unité

0,118 po (3,0 mm)

Éléments de résistance de la sous-unité

Fils d'aramide imperméables à l'eau

Élément de résistance centrale

GRP

Blocage de l'eau au niveau du noyau du câble

Ruban d'étanchéité

Spécifications de la gaine extérieure

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

9,7 mm (0,380 po)

Nombre de cordelettes

2

Caractéristiques optiques
Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,40 dB/km 0,30 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5,000 m --
Performance 10 Gigabit ethernet 10,000 m 40,000 m
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

15 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

670 N (150 lbf)

Résistance à la traction maximale pendant le fonctionnement

200 N (45 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

33 lbs/kft (49 kg/km)

Plage de température

Plage de température d'installation

0 °C à + 60 °C

Plage de température de fonctionnement

-20° C à +70° C

Plage de température de stockage

-40° C à +70° C

Normes et conformité

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFNP, FT6

Conformité ICEA

S-104-696

Conformité normes TIA/EIA

ANSI/ICEA S-104-696

Historique

Mise à jour et révision

Numéro de révision : 0.82 Date de révision : 15-10-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur UPC
FDSM006P2 Noir 612825394235
