Numéro de produit: FI3M144P1

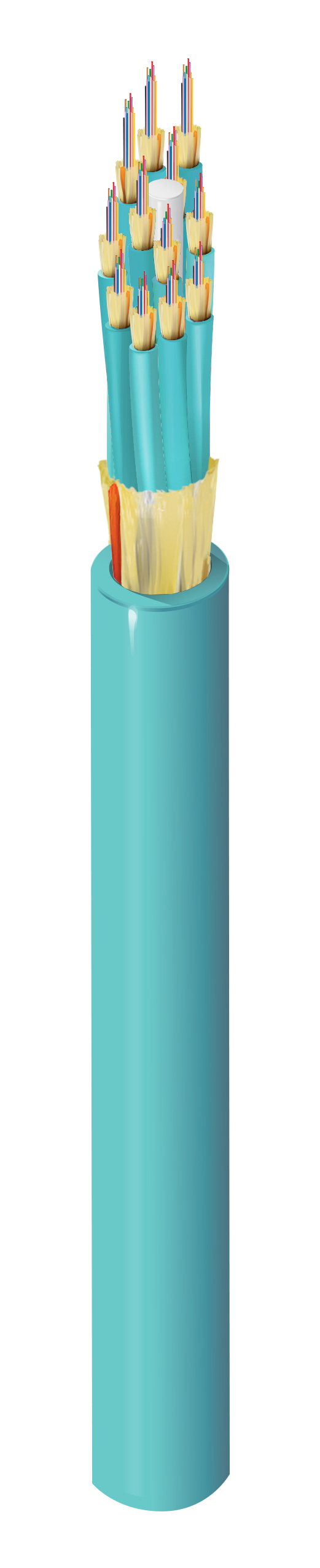

Mini-distribution intérieur OM3 144 fibres OFNP sous-unités 2,0 mm (12F)

FX Indoor, Mini-distribution, OM3, 144 fibres, OFNP, sous-unités 2,0 mm (12F), Aqua Jacket

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FI3M144P1
  • FI3M144P1
1 de 1

Spécifications

Expand All

Catégorie de produits

Mini câble de distribution à fibre optique

Applications recommandées

Centre de données, RAN, dorsale horizontale, dorsale sur site, correctifs, liaisons

Type de fibre

OM3

Diamètre de noyau de la fibre

50/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

144

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

12

Fibres par sous-unité

12

Diamètre sous-unité

2,0 mm (0,078) po

Couleur de la sous-unité

Aqua

Éléments de résistance des sous-unités de fibre

Fils d'aramide

Type d’élément de résistance centrale

GPR surgainé

Élément de résistance

Fils d'aramide

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

10,3 mm (0,400) po

Couleur de la gaine extérieure

Aqua

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
10 Gigabit Ethernet Performance 300 m --
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 1500 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

660 N (150 lbf)

Résistance à la traction maximale pendant le fonctionnement

200 N (45 lbf)

Résistance à l'écrasement

110 N/cm

Poids câble en vrac

68 lbs/kft (100 kg/km)

Plage de température d'installation

0°C à +60°C

Plage de température de fonctionnement

0°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

NFPA 262, FT6

Conformité NEC / UL

OFNP

Conformité CEC / C(UL)

OFNP

Conformité ICEA

S-83-596

Conformité normes TIA/EIA

598-D

Conformité Telcordia

GR-409

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2)

Mise à jour et révision

Numéro de révision : 0.105 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.105 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
FI3M144P1 Aqua Bobine 612825288268
