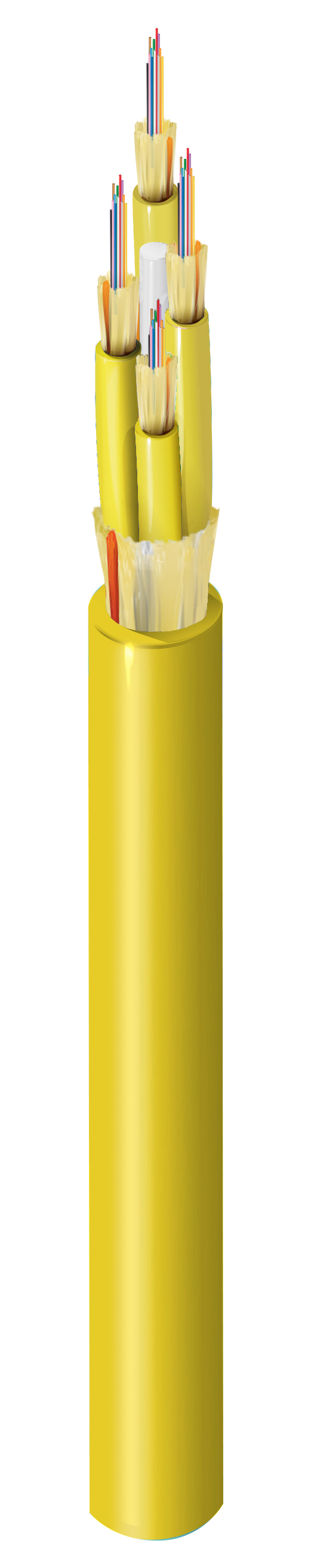

Numéro de produit: FISM048P1

Mini-distribution intérieure OS2 48 fibres OFNP sous-unités 2,0 mm (12F)

FX Indoor, Mini-distribution, OS2, 48 fibres, OFNP, sous-unités 2,0 mm (12F), gaine jaune

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FISM048P1
  • FISM048P1
1 de 1

Spécifications

Expand All

Catégorie de produits

Mini câble de distribution à fibre optique

Applications recommandées

Centre de données, RAN, dorsale horizontale, dorsale sur site, correctifs, liaisons

Type de fibre

OS2, G.657.A1, G.652.D

Diamètre de noyau de la fibre

8.2/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

48

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

4

Fibres par sous-unité

12

Diamètre sous-unité

2,0 mm (0,078) po

Couleur de la sous-unité

Jaune

Éléments de résistance des sous-unités de fibre

Fils d'aramide

Type d’élément de résistance centrale

GRP

Élément de résistance

Fils d'aramide

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

6,9 mm (0,272) po

Couleur de la gaine extérieure

Jaune

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.5 dB/km 0.50 dB/km
10 Gigabit Ethernet Performance 10,000 m 50,000 m

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

660 N (150 lbf)

Résistance à la traction maximale pendant le fonctionnement

200 N (45 lbf)

Résistance à l'écrasement

100 N/cm

Poids câble en vrac

32 lbs/kft (46 kg/km)

Plage de température d'installation

0°C à +60°C

Plage de température de fonctionnement

0°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

NFPA 262, FT6

Conformité NEC / UL

OFNP

Conformité CEC / C(UL)

OFNP

Conformité ICEA

S-83-596

Conformité normes TIA/EIA

598-D

Conformité Telcordia

GR-409

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2)

Mise à jour et révision

Numéro de révision : 0.87 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.87 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
FISM048P1 Jaune Bobine 612825287094
