123092A

ControlBus™, coaxial RG6, #18 Sol BCCS, isolation PO, blindage QUAD aluminium, gaine en PVC, armure AIA, gaine en PVC, CM

...

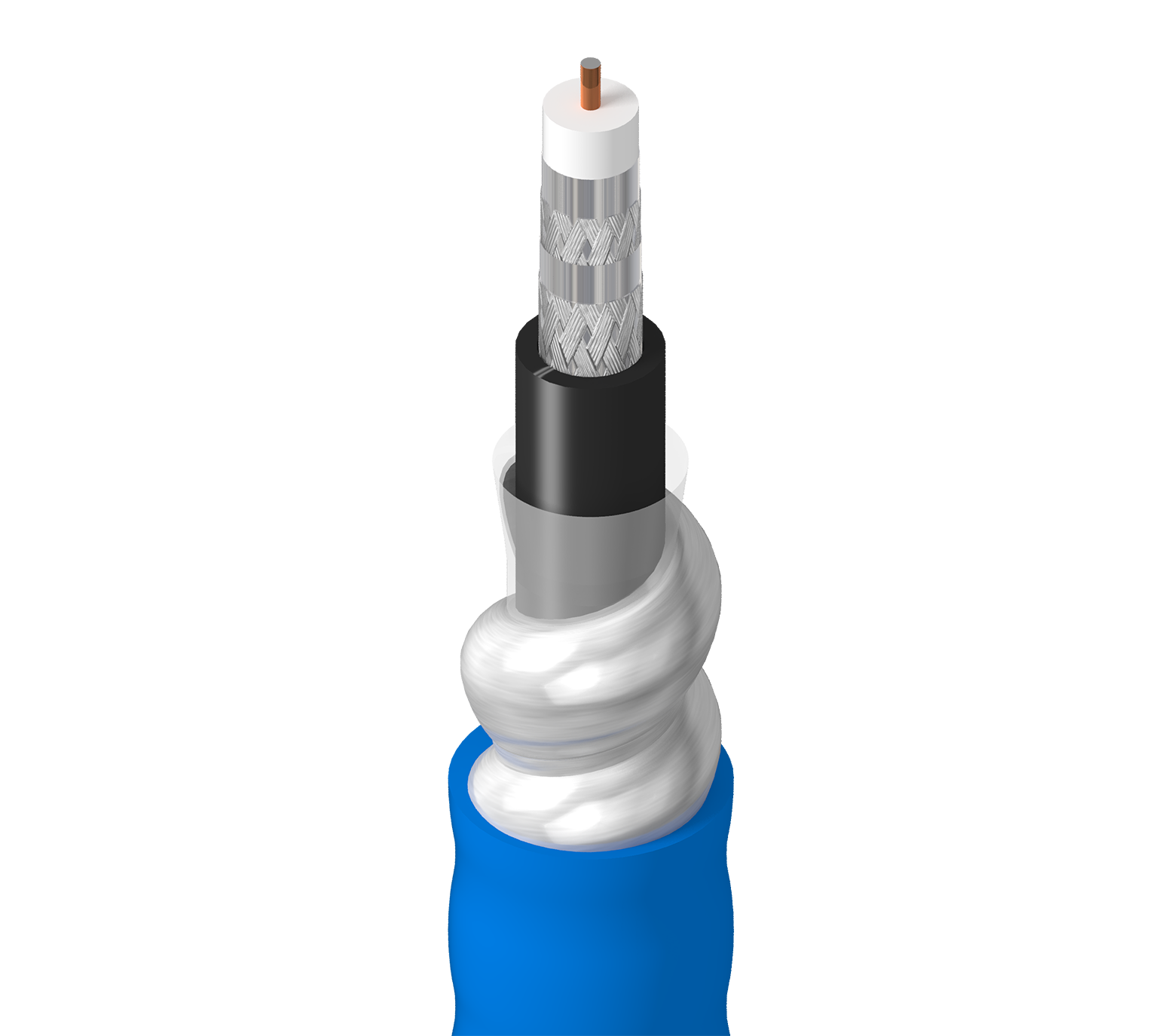

ControlBus™, Coaxial RG 6 18 AWG en cuivre brut (massif) recouvert d'acier, Isolation PO, Blindage global Duofoil®+tresse aluminium (60 %) + global Duofoil®+tresse aluminum (40 %), gaine intérieure en PVC, armure imbriquée en aluminium, gaine extérieure en PVC, CM
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Exposition aux rongeurs, écrasement, ou coupe par la force, environnement très difficile, Automatisation en usine, ControlNet™, Modbus II, Câble coaxial industriel, Les câbles ControlNet Belden garantissent une excellente intégrité du signal et des longueurs de plage qui dépassent les normes de haute vitesse, et de temps critique nécessaires aux applications ControlNet en usine.

Détails de la construction

Type RG

6

Conducteur
Élément Taille Câblé Diamètre nominale Matériel
Coaxial(aux) 18 AWG Uni 0,0403 po BCCS - Acier recouvert de cuivre brut
isolation
Matériel Diamètre de l'isolation nom. Code couleur
PE – Polyéthylène 4,52 mm (0,178 po) Blanc
Gaine intérieure
Matériel Diamètre nominale
PVC – Chlorure de polyvinyle 7,57 mm (0,298 po)
Blindage extérieur
Couche Type de blindage extérieur Matériel Nom commercial du matériau Couverture
1 Ruban Tri-stratifié (alu + poly + alu) Duofoil® 100 %
2 Tresse Aluminium 60 %
3 Ruban Tri-stratifié (alu + poly + alu) Duofoil® 100 %
4 Tresse Aluminium 40 %
Armure
Type et matériau de l'armure Épaisseur de l'armure Diamètre sur armure
AIA – Armure imbriquée en aluminium 0,64 mm (0,025 po) 12,7 mm (0,501 po)
Gaine extérieure
Matériel Diamètre nominale
PVC – Chlorure de polyvinyle 0,591 po (15,0 mm)

Diamètre total du câble (nominal)

0,591 po (15,0 mm)

Caractéristiques électriques
Perte de retour
Fréquence Atténuation de retour structurale min.
5 MHz - 50 MHz 23 dB
Atténuation
Fréquence Atténuation nominale
1 MHz 0,35 dB/100 pi
2 MHz 0,38 dB/100 pi
5 MHz 0,45 dB/100 pi
10 MHz 0,59 dB/100 pi
20 MHz 0,86 dB/100 pi
50 MHz 1,37 dB/100 pieds
100 MHz 1,97 dB/100 pieds
200 MHz 2,82 dB/100 pi
300 MHz 3,48 dB/100 pi
400 MHz 4,04 dB/100 pi
Électricité
Résistance en courant continu maximum du conducteur Résistance en courant continu nominal du blindage extérieur Capacité nominale conducteur à blindage Impédance caractéristique nominale Vitesse de propagation nominale
28 Ohm/1000 pieds (92 Ohm/km) 3,6 Ohm/1000 pieds (12 Ohm/km) 16,2 pF/pieds (53,1 pF/m) 75 Ohm 82 %
Voltage
Tension nominale UL
300 V

Notes sur les caractéristiques électriques

SRL minimum 23 dB (5 MHz - 50 MHz)

Caractéristiques mécaniques
Température
Température UL Température de service
75° C -40° C à +75° C
Rayon de courbure
Stationnaire min. Installation min.
100 mm (4 po) 64 mm (2,5 po)

Tension de traction maximum

91 kg (200 livres)

Poids câble en vrac

142 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur (pas de colonne montante ou plénum), intérieur, extérieur, résistance à la lumière du soleil

Inflammabilité/réaction au feu

UL1685 charge UL, FT4, 1202

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CL2, CM

Conformité CEC / C(UL)

CMG, HL

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes sur le produit

Notes

ControlNet est une marque déposée internationale de ControlNet.

Historique

Mise à jour et révision

Numéro de révision : 0.269 Date de révision : 29-04-2024
