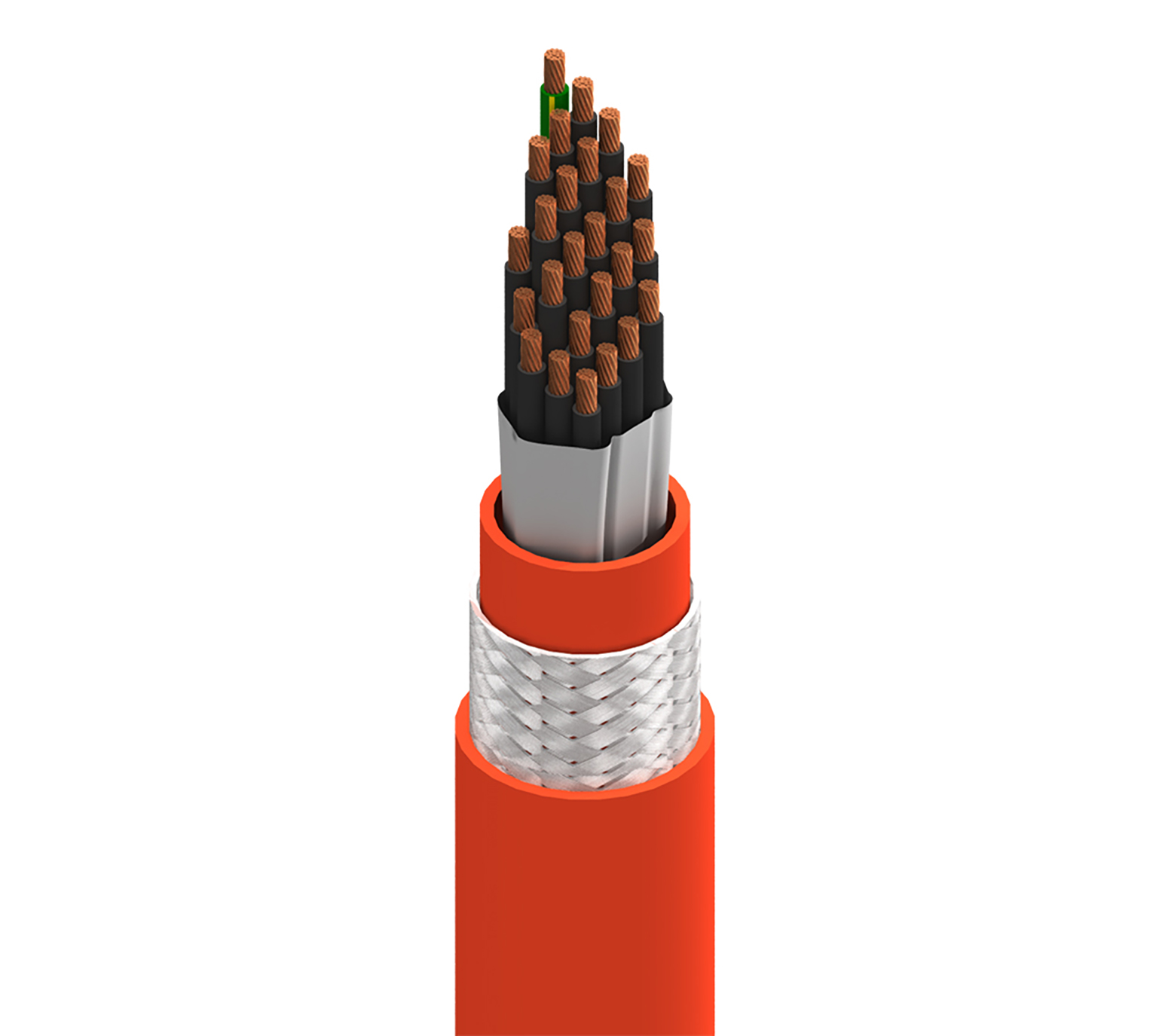

Numéro de produit: 7129WS

MachFlex™, 24+1G C #16 Str BC, isolation PVC-NYL, OA TC Brd, gaine TPE, gaine TPE, 1 000 V WTTC, 600 V TC-ER

MachFlex™ pour haute flexibilité, conducteur 24+1G 16AWG (168(7x24) x38) en cuivre nu, isolation PVC-NYL, blindage par tresse de cuivre étamé (85 %), gaine intérieure TPE, gaine extérieure TPE, 1 000 V WTTC, 600 V TC-ER

  • Disponibilité:
    Mondial
  • Statut:
    Actif
7129WS
  • 7129WS
1 de 1

Spécifications

Expand All

Applications recommandées

Robotique, Robot, Flexion continue

Conducteur

Element Size Stranding Material
16 168x38 BC - Bare Copper
Ground Wire 16 168x38 BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code
PVC/Nylon - Polyvinyl Chloride + Nylon 0.109 in (2.77 mm) Black and Numbered 1, Black and Numbered 2, Black and Numbered 3, Black and Numbered 4, Black and Numbered 5, Black and Numbered 6, Black and Numbered 7, Black and Numbered 8, Black and Numbered 9, Black and Numbered 10, Black and Numbered 11, Black and Numbered 12, Black and Numbered 13, Black and Numbered 14, Black and Numbered 15, Black and Numbered 16, Black and Numbered 17, Black and Numbered 18, Black and Numbered 19, Black and Numbered 20, Black and Numbered 21, Black and Numbered 22, Black and Numbered 23, Black and Numbered 24, Green/Yellow

Blindage extérieur

Shield Type Material Coverage
Braid Tinned Copper (TC) 85%

Gaine intérieure

Material Nom. Thickness
TPE - Thermoplastic Elastomer 0.025 in (0.64 mm)

Gaine extérieure

Material Nom. Thickness Nom. Diameter
TPE - Thermoplastic Elastomer 0.083 in (2.1 mm) 0.918 in

Électricité

Nom. Conductor DCR
5.7 Ohm/1000ft (19 Ohm/km)

Voltage

UL Voltage Rating
1000 V RMS, 600 V RMS

Température

UL Temperature
75°C Dry, 90°C Wet

Rayon de courbure

Flexing Min.
9.2 in

Tension de traction maximum

430 kg (950 livres)

Poids câble en vrac

513 lb/1000 pi (763 kg/km)

Environnement compatible

Résistance à la lumière, résistance aux UV, résistance aux hydrocarbures

Inflammabilité/réaction au feu

Chargement UL 1685, IEEE 1202

Conformité NEC / UL

TC-ER, WTTC

Conformité AWM

AWM 20328, AWM I/II A/B

Conformité CEC / C(UL)

CIC, TC

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.195 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.195 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
7129WS 003250 Orange Bobine 250 pi 612825182481 C
7129WS 0031000 Orange Bobine 1,000 pi 612825182474 C
7129WS 0035000 Orange Bobine 5,000 pi 612825182498
