Numéro de produit: 7401WS

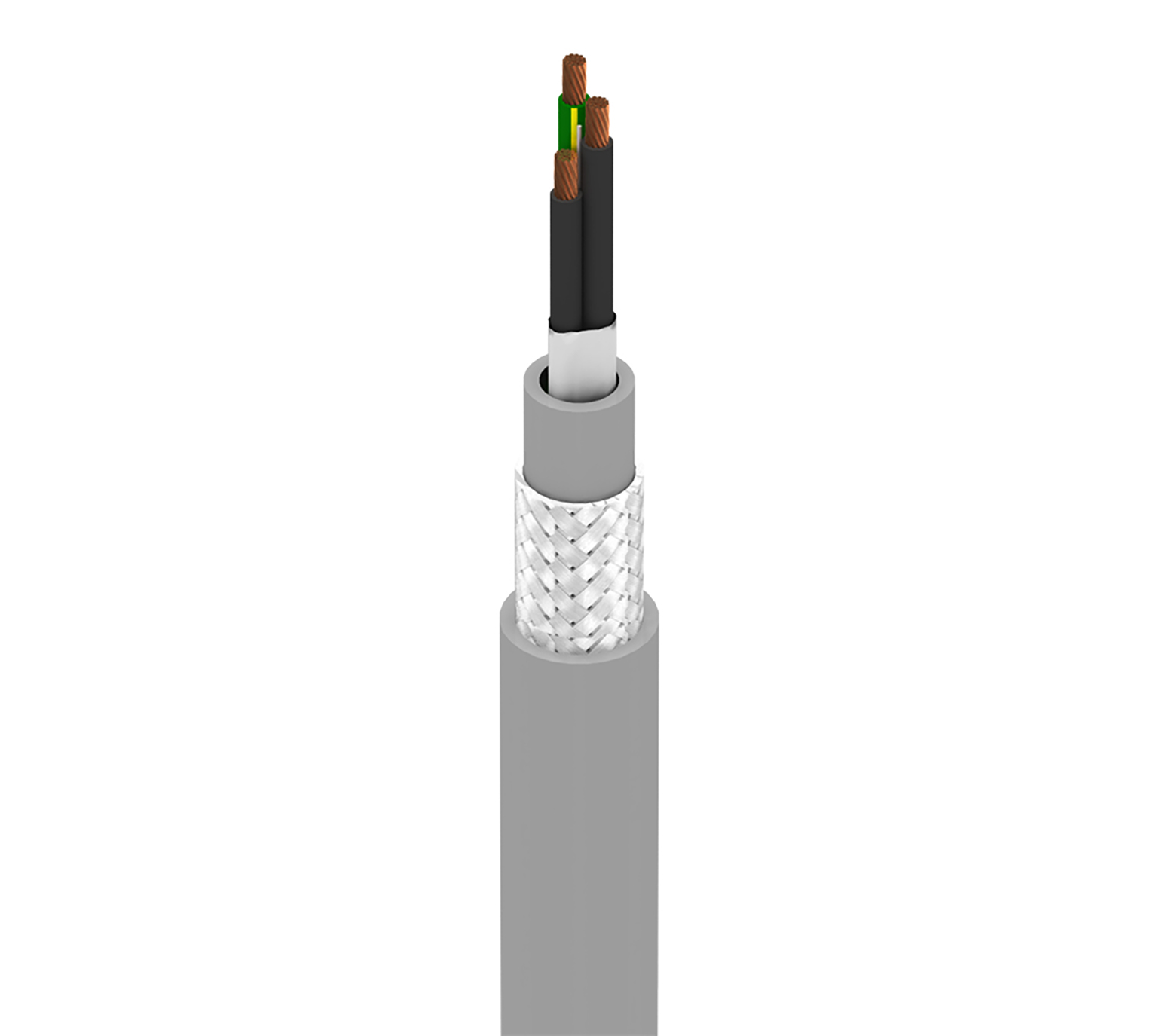

MachFlex™, 2+1G C #20 Str BC, PVC Ins, OA TC Brd, TPE Jkt, PLTC

MachFlex™ pour haute flexibilité, conducteur 2+1G 20AWG (19x32) en cuivre nu, isolation PVC, blindage par tresse de cuivre étamé (85 %), gaine extérieure en TPE, PLTC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
7401WS
  • 7401WS
1 de 1

Spécifications

Expand All

Conducteur

Element AWG Stranding Material No. of Conductors
20 19x32 BC - Bare Copper 2
Ground Wire 20 19x32 BC - Bare Copper 1

Nombre de conducteurs

3

isolation

Material Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.015 in

Nuancier

Number Color
1 Black and Numbered 1
2 Black and Numbered 2
3 Green/Yellow

Gaine intérieure

Material Nominal Diameter Nominal Wall Thickness
TPE - Thermoplastic Elastomer 0.197 in 0.025 in

Blindage extérieur

Type Material Coverage [%] Nominal Diameter
Braid Tinned Copper (TC) 85% 0.219 in

Gaine extérieure

Material Nominal Diameter Nominal Wall Thickness
TPE - Thermoplastic Elastomer 0.303 in 0.042 in

Résistance en courant continu du conducteur

Nominal Conductor DCR
8.8 Ohm/1000ft

Voltage

UL Voltage Rating
300 V RMS

Indice de température UL

90°C

Plage de température de fonctionnement

-40°C (-5°C Flexion) à +90°C

Autre plage de température

Flexion : -5°C À +90 °C

Résistance aux huiles

Oui

Résistance aux UV

Oui

Taux de cycle de flexion

1 million de flexions

Poids câble en vrac

56 lbs/1000ft

Tension de traction maximale recommandée

39 lbs

Rayon de flexion continue minimal de cintrage

3 in

Conformité NEC/(UL)

PLTC

Conformité au style UL AWM

AWM 20327

Conformité CSA AWM

AWM I/II A/B

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation – Non halogéné

Non

Utilisation – Résistance aux hydrocarbures

Oui - Oil Res II

Utilisation – Résistance à la lumière

Oui

Inflammabilité UL

UL1685 UL Charge

Inflammabilité CSA

FT4

Inflammabilité IEEE

Norme IEEE 1202 FT4

Tension nominale UL

300 V RMS

Plénum (oui/non)

Non

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.340 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.340 Date de révision : 03-02-2025


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement Longueur UPC
7401WS 060250 Chrome Bobine 250 pi 612825185314
7401WS 0601000 Chrome Bobine 1,000 pi 612825185307
7401WS 0605000 Chrome Bobine 5,000 pi 612825185321
