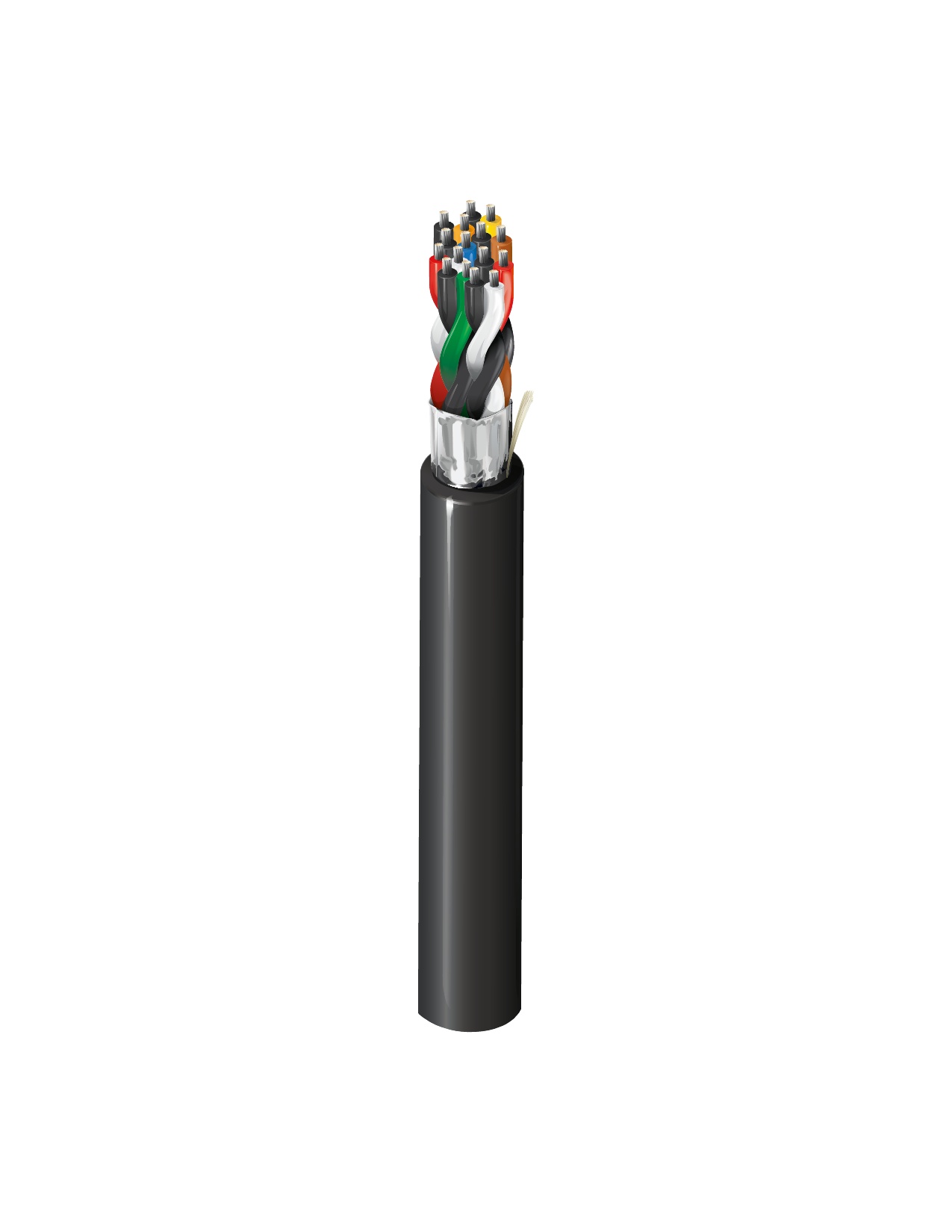

DEDN148F

Digital Electricity™ intérieure/extérieure, TC multibrins 8 paire n° 14, feuillard d'aluminium O/A, gaine en PVC, CL4, CL3, sites humides

...
Câble en cuivre pour Digital Electricity™ intérieur/extérieur, 8 paires torsadée 14 AWG (19 x 27) cuivre étamé toronné, isolation en PVC, Blindage feuillard, gaine en PVC noir, Fil de déchirement, CL4, CL3, sites humides, 2000 rouleaux en pieds
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Digital Electricity™, Systèmes d'alimentation à gestion de pannes (FMPS), alimentation à distance, sites humides, dans le conduit

Caractéristiques physiques (complètes)
Conducteur
AWG Câblé Matériel Nombre de paires
14 19x27 TC – Cuivre étamé 8

Nombre total de paires

8

isolation
Épaisseur de paroi nominale
0,022 po
Nuancier
Nombre Couleur
1 Noir et rouge
2 Noir et blanc
3 Noir et vert
4 Noir et bleu
5 Noir et jaune
6 Noir et marron
7 Noir et Orange
8 Rouge et blanc
Blindage extérieur
Type Matériel Nom commercial du matériau Couverture [%] Matériau du fil de masse Fil de masse AWG
Ruban Bi-laminé (alum+poly) Beldfoil® 100 % TC – Cuivre étamé 16
Gaine extérieure
Matériel Diamètre nominal Épaisseur de paroi nominale
PVC – Chlorure de polyvinyle 0,766 po 0,050 po
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu nominal du conducteur Résistance en courant continu nominal du blindage extérieur
2,5 Ohm/1000 pi 3,5 Ohm/1000 pi
Capacité
Capacité nominale conducteur à conducteur Capacité nominale conducteur vers autre conducteur vers blindage
30,25 pF/pi 54,5 pF/pi
Courant
Courant maximal recommandé [A]
7 Ampères par conducteur à 25 °C (augmentation de la température de 35 °C)
Voltage
Tension nominale UL
450 V RMS
Plage de température

Température nominale UL

105° C

Plage de température de fonctionnement

-30° C à +105° C

Caractéristiques mécaniques

Poids câble en vrac

358 livres/1000 pi

Tension de traction maximum

760 livres

Rayon de cintrage minimum/axe mineur

7,625 po
Normes

Articles NEC

Article 725

Conformité NEC/(UL)

CL4, CL3

Conformité au style UL AWM

AWM 2464
Programmes environnementaux et autres programmes concernés

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Marquage CE UE

Oui

Conformité EU REACH SVHC (jj/mm/aaaa)

2020-01-28

Utilisation

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Oui

Utilisation – Résistance à la lumière

Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL

Plateau vertical UL 1685

Historique

Mise à jour et révision

Numéro de révision : 0.109 Date de révision : 22-12-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Longueur
DEDN148F Noir 2,000 pi
