Câble de commande d'accès-538AMJ

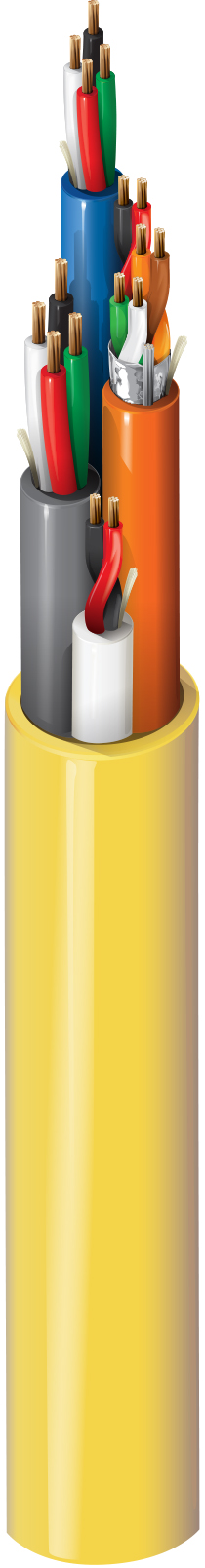

Câble de contrôle d'accès, Riser-CMR, 3 paires AWG 18, conducteurs AWG 4-16, conducteurs AWG 4-18, conducteurs AWG 2-18, tous les conducteurs sont en cuivre nu toronné avec isolation en polyoléfine, seules les paires de lecteurs de cartes sont dotées d'un blindage global Beldfoil® et de gaines en PVC, gaine globale en PVC

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Contrôle d'accès, système de sécurité, commandes à puissance limitée

Détails de la construction

Conducteur

Element Description	Element	No. of Elements	Size	Stranding	Material
Card Reader	Pair(s)	3	18 AWG	7x26	BC - Bare Copper
Door Contact	Conductor(s)	2	18 AWG	7x26	BC - Bare Copper
REX/Spare	Conductor(s)	4	18 AWG	7x26	BC - Bare Copper
Lock Power	Conductor(s)	4	16 AWG	19x29	BC - Bare Copper

isolation

Element Description	Element	Material	Nom. Insulation Diameter	Color Code
Card Reader	Pair(s)	PP - Polypropylene		Black & Red, White & Green, Brown & Orange
Door Contact	Conductor(s)	PP - Polypropylene		Black, Red
REX/Spare	Conductor(s)	PP - Polypropylene		Black, Red, White, Green
Lock Power	Conductor(s)	PP - Polypropylene	0.073 in (1.9 mm)

Blindage interne

Element Description	Element	Shield Type	Material	Coverage	Drainwire Type
Card Reader	Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Door Contact	Conductor(s)	No Shield
REX/Spare	Conductor(s)	No Shield
Lock Power	Conductor(s)	No Shield

Gaine intérieure

Element Description	Element	Material	Nom. Diameter	Ripcord	Color
Card Reader	Pair(s)	PVC - Polyvinyl Chloride	0.272 in (6.91 mm)	Yes	Orange
Door Contact	Conductor(s)	PVC - Polyvinyl Chloride	0.158 in (4.01 mm)	Yes	White
REX/Spare	Conductor(s)	PVC - Polyvinyl Chloride	0.184 in (4.67 mm)	Yes	Blue
Lock Power	Conductor(s)	PVC - Polyvinyl Chloride	0.210 in (5.33 mm)	Yes	Gray

Gaine extérieure

Material	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.570 in (14.5 mm)	Yes

Diamètre total du câble (nominal)	14,5 mm (0,570) po

Caractéristiques électriques

Électricité

Element Description	Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Max. Current
Card Reader	Pair(s)	6.6 Ohm/1000ft (22 Ohm/km)	13.1 Ohm/1000ft (43.0 Ohm/km)	29 pF/ft (95 pF/m)	52.25 pF/ft (171.4 pF/m)	4 Amps per Conductor at 25ºC
Door Contact	Conductor(s)	6.6 Ohm/1000ft (22 Ohm/km)				4 Amps per Conductor at 25ºC
REX/Spare	Conductor(s)	6.6 Ohm/1000ft (22 Ohm/km)				4 Amps per Conductor at 25ºC
Lock Power	Conductor(s)	4 Ohm/1000ft (13 Ohm/km)				5 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (UL CMR)

Caractéristiques mécaniques

Température

Operating
-5°C to +75°C

Tension de traction maximum	107 kg (235 livres)
Poids câble en vrac	170 lb/1000 pi (250 kg/km)

Normes et conformité

Environnement compatible	Intérieur - Colonne montante, intérieur
Inflammabilité/réaction au feu	Colonne montante UL1666
Conformité NEC / UL	Article 800, CMR
Conformité CEC / C(UL)	CMR
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro du plénum	638AMJ
