Numéro de produit: 558AFS

Contrôle d'accès, 16c (#22-3pr, #18-4c, #22-6c), blindé, Banana Peel®, CMR

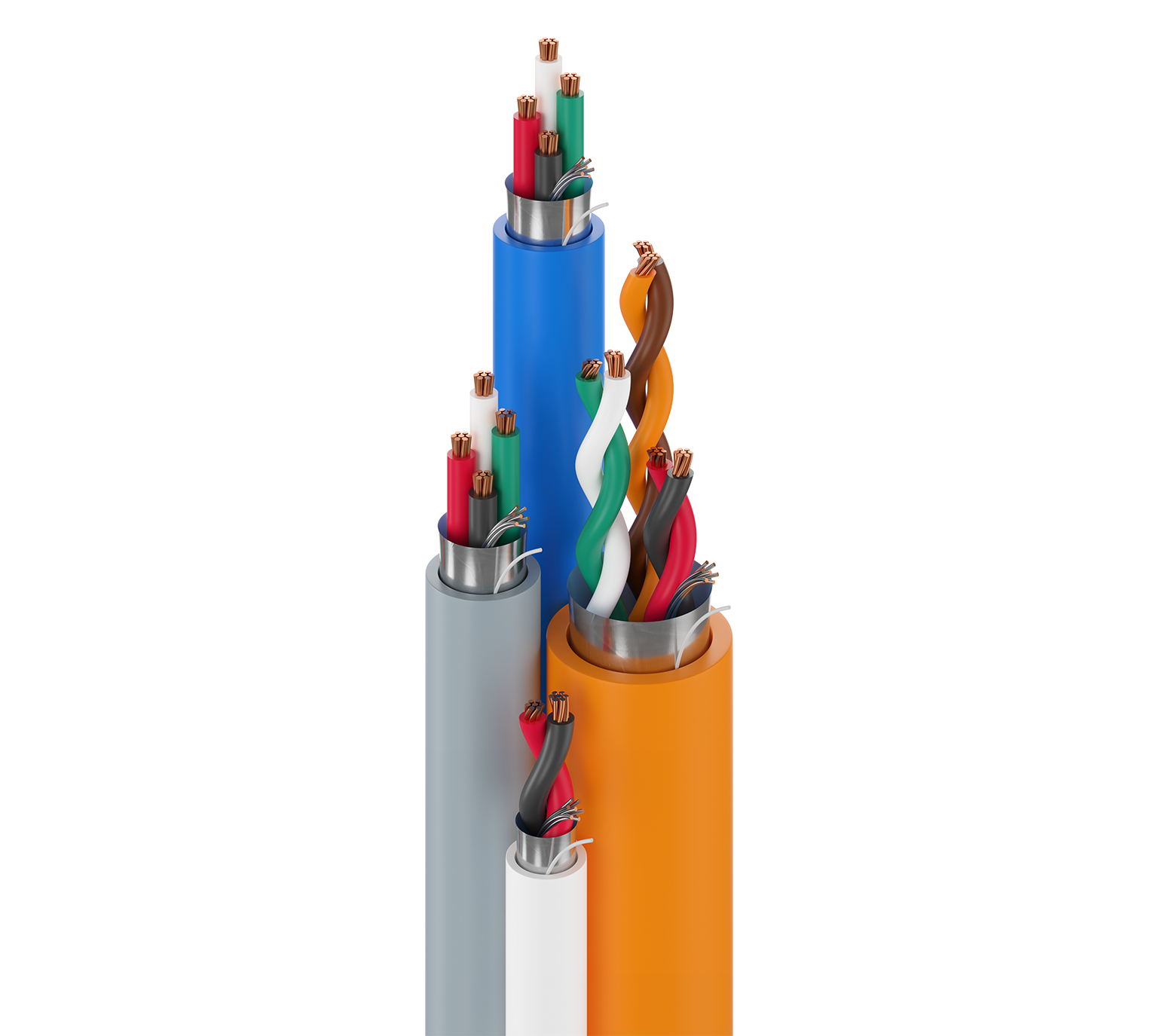

Câble de contrôle d'accès, Riser-CMR, 3 paires AWG 22, conducteurs AWG 4, conducteurs AWG 18, conducteurs AWG 4, conducteurs AWG 22, conducteurs AWG 22, Tous les conducteurs sont en cuivre nu toronné avec isolation en polypropylène, Chaque composant est doté d'un blindage Beldfoil® et d'une gaine en PVC, Banana Peel® sans gaine

  • Disponibilité:
    Mondial
  • Statut:
    Actif
558AFS
  • 558AFS
1 de 1

Spécifications

Expand All

Applications recommandées

Contrôle d'accès, système de sécurité, commandes à puissance limitée

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Conducteur

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 2 22 AWG 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

isolation

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Pair(s) PP - Polypropylene 0.009 in (0.23 mm) 0.045 in (1.1 mm) Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PP - Polypropylene 0.009 in (0.23 mm) 0.045 in (1.1 mm) Black, Red
REX/Spare Conductor(s) PP - Polypropylene 0.008 in (0.20 mm) 0.045 in (1.1 mm) Black, Red, White, Green
Lock Power Conductor(s) PP - Polypropylene 0.009 in (0.23 mm) 0.062 in (1.6 mm)

Blindage interne

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
REX/Spare Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Lock Power Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine intérieure

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.211 in (5.36 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.132 in (3.35 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.194 in (4.93 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.194 in (4.93 mm) Yes Gray

Gaine extérieure

Material Nom. Diameter
No Jacket 0.448 in (11.4 mm)

Notes du tableau de la gaine extérieure1

Banana Peel®

Diamètre total du câble (nominal)

11,4 mm (0,448) po

Électricité

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 16.3 Ohm/1000ft 13.9 Ohm/1000ft (45.6 Ohm/km) 25 pF/ft (82 pF/m) 45 pF/ft (150 pF/m) 4.2 Amps per Conductor @ 25°C
Door Contact Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 16.1 Ohm/1000ft (52.8 Ohm/km) 34.5 pF/ft (113 pF/m) 62 pF/ft (200 pF/m) 6 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 16.1 Ohm/1000ft (52.8 Ohm/km) 22.5 pF/ft (73.8 pF/m) 40 pF/ft (130 pF/m) 10.5 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 7.2 Ohm/1000ft (24 Ohm/km) 27 pF/ft (89 pF/m) 48.5 pF/ft (159 pF/m) 11.2 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C 0°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
4.48 in (114 mm) 4.48 in (114 mm)

Tension de traction maximum

91 kg (200 livres)

Poids câble en vrac

97 lb/1000 pi

Environnement compatible

Intérieur - Colonne montante, intérieur

Durabilité

Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

colonne montante UL 1666, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMR

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

658AFS

Notes

Installation dans des environnements froids : lors de l'installation de câbles qui ont été stockés à des températures ambiantes de 32 degrés Fahrenheit (0 degrés Centigrade) ou moins, Belden recommande de conditionner le câble pendant 12 heures à température ambiante avant de séparer chaque branche du câble.

Mise à jour et révision

Numéro de révision : 0.524 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.524 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.
