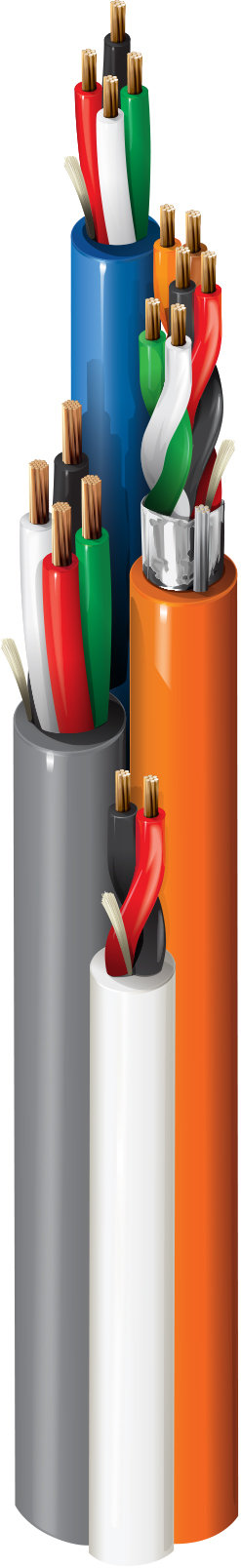

Câble de commande d'accès-558AMS

Câble de contrôle d'accès, Riser-CMR, 3 paires AWG 22, conducteurs AWG 4, conducteurs AWG 18, conducteurs AWG 4, conducteurs AWG 22, conducteurs AWG 22, tous les conducteurs sont en cuivre nu toronné avec isolation en polyoléfine, seules les paires de lecteurs de cartes ont un blindage global Beldfoil® et une gaine en PVC, Banana Peel® sans gaine globale

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Contrôle d'accès, système de sécurité, commandes à puissance limitée
Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Détails de la construction

Conducteur

Element Description	Element	No. of Elements	Size	Stranding	Material
Card Reader	Pair(s)	3	22 AWG	7x30	BC - Bare Copper
Door Contact	Conductor(s)	2	22 AWG	7x30	BC - Bare Copper
REX/Spare	Conductor(s)	4	22 AWG	7x30	BC - Bare Copper
Lock Power	Conductor(s)	4	18 AWG	7x26	BC - Bare Copper

isolation

Element Description	Element	Material	Color Code
Card Reader	Pair(s)	PP - Polypropylene	Black & Red, White & Green, Brown & Orange
Door Contact	Conductor(s)	PP - Polypropylene	Black, Red
REX/Spare	Conductor(s)	PP - Polypropylene	Black, Red, White, Green
Lock Power	Conductor(s)	PP - Polypropylene

Blindage interne

Element Description	Element	Shield Type	Material	Coverage	Drainwire Type
Card Reader	Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Door Contact	Conductor(s)	No Shield
REX/Spare	Conductor(s)	No Shield
Lock Power	Conductor(s)	No Shield

Gaine intérieure

Element Description	Element	Material	Nom. Diameter	Ripcord	Color
Card Reader	Pair(s)	PVC - Polyvinyl Chloride	0.211 in (5.36 mm)	Yes	Orange
Door Contact	Conductor(s)	PVC - Polyvinyl Chloride	0.123 in (3.12 mm)	Yes	White
REX/Spare	Conductor(s)	PVC - Polyvinyl Chloride	0.141 in (3.58 mm)	Yes	Blue
Lock Power	Conductor(s)	PVC - Polyvinyl Chloride	0.184 in (4.67 mm)	Yes	Gray

Gaine extérieure

Nom. Diameter
0.399 in (10.1 mm)

Diamètre total du câble (nominal)	10,1 mm (0,399) po

Caractéristiques électriques

Électricité

Element Description	Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Max. Current
Card Reader	Pair(s)	16.3 Ohm/1000ft (53.5 Ohm/km)	14.9 Ohm/1000ft (48.9 Ohm/km)	24 pF/ft (79 pF/m)	43.25 pF/ft (141.9 pF/m)	2 Amps per Conductor at 25ºC
Door Contact	Conductor(s)	16.4 Ohm/1000ft (53.8 Ohm/km)		17 pF/ft (56 pF/m)		2.2 Amps per Conductor at 25ºC
REX/Spare	Conductor(s)	16.4 Ohm/1000ft (53.8 Ohm/km)		17 pF/ft (56 pF/m)		2.2 Amps per Conductor at 25ºC
Lock Power	Conductor(s)	6.5 Ohm/1000ft (21 Ohm/km)		22 pF/ft (72 pF/m)		4 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (UL CMR)

Caractéristiques mécaniques

Température

Operating
0°C to +75°C

Tension de traction maximum	91 kg (200 livres)
Poids câble en vrac	80 lb/1000 pi (120 kg/km)

Normes et conformité

Environnement compatible	Intérieur - Colonne montante, intérieur
Inflammabilité/réaction au feu	Colonne montante UL1666
Conformité NEC / UL	Article 800, CMR
Conformité CEC / C(UL)	CMR
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro du plénum	658AMS

Notes sur le produit

Notes	Installation dans des environnements froids : lors de l'installation de câbles qui ont été stockés à des températures ambiantes de 32 degrés Fahrenheit (0 degrés Centigrade) ou moins, Belden recommande de conditionner le câble pendant 12 heures à température ambiante avant de séparer chaque branche du câble.
