Numéro de produit: 558 g

Contrôle d'accès, 18c (#18-4c, #22-6c Feuille, #22-4, #22-4), CMR, Banana Peel®

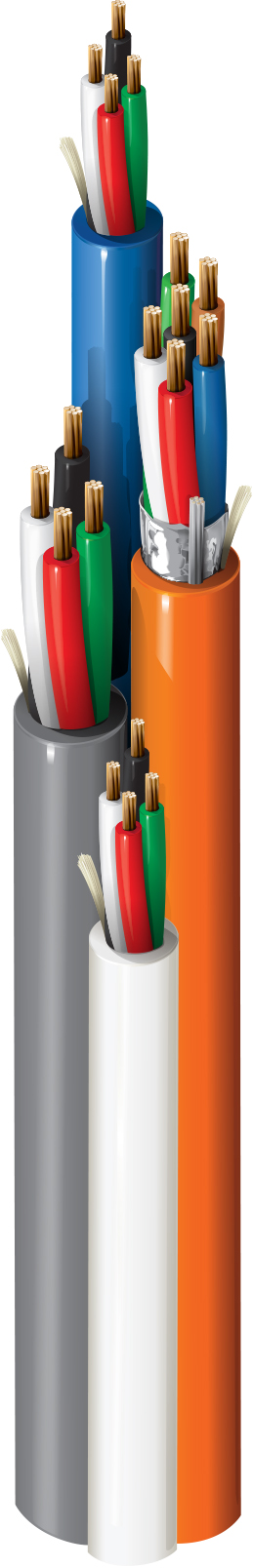

Câble de contrôle d'accès, Riser-CMR, conducteurs 4-18 AWG, conducteurs 6-22 AWG avec blindage Beldfoil®, conducteurs 4-22 AWG, conducteurs 4-22 AWG, tous les conducteurs en cuivre nu toronné avec isolation FR-PVC, chaque câble a une gaine en PVC, Banana Peel® sans gaine globale

  • Disponibilité:
    Mondial
  • Statut:
    Actif
558 g
  • 558 g
1 de 1

Spécifications

Expand All

Applications recommandées

Contrôle d'accès, système de sécurité, commandes à puissance limitée

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Conducteur

Element Description Element No. of Elements Size Stranding Material
Card Reader Conductor(s) 6 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

isolation

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.049 in (1.2 mm) Black, Red, White, Green, Yellow, Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.049 in (1.2 mm) Black, Red, White, Green
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.049 in (1.2 mm) Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.10 in (2.5 mm) 0.066 in (1.7 mm)

Blindage interne

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) No Shield
REX/Spare Conductor(s) No Shield
Lock Power Conductor(s) No Shield

Gaine intérieure

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.189 in (4.80 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.158 in (4.01 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.198 in (5.03 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.198 in (5.03 mm) Yes Gray

Gaine extérieure

Material
No Jacket

Diamètre total du câble (nominal)

10,8 mm (0,425) po

Électricité

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Conductor(s) 16.3 Ohm/1000ft 13.9 Ohm/1000ft (45.6 Ohm/km) 31 pF/ft (100 pF/m) 56 pF/ft (180 pF/m) 4.2 Amps per Conductor @ 25°C
Door Contact Conductor(s) 16.1 Ohm/1000ft (52.8 Ohm/km) 46 pF/ft (150 pF/m) 4.8Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.3 Ohm/1000ft (53.5 Ohm/km) 46 pF/ft (150 pF/m) 10.5 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 30 pF/ft (98 pF/m) 11.2 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C 0°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
4.25 in (108 mm) 4.25 in (108 mm)

Tension de traction maximum

98.4 kg (217 livres)

Poids câble en vrac

94 lb/1000 pi

Environnement compatible

Intérieur, intérieur

Durabilité

Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

Colonne montante UL 1666

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMR

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

658 g

Notes

Installation dans des environnements froids : lors de l'installation de câbles qui ont été stockés à des températures ambiantes de 32 degrés Fahrenheit (0 degrés Centigrade) ou moins, Belden recommande de conditionner le câble pendant 12 heures à température ambiante avant de séparer chaque branche du câble.

Mise à jour et révision

Numéro de révision : 0.474 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.474 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
558GMS 0001000 Orange, blanc, bleu, gris Bobine 1,000 pi 612825164517 C
