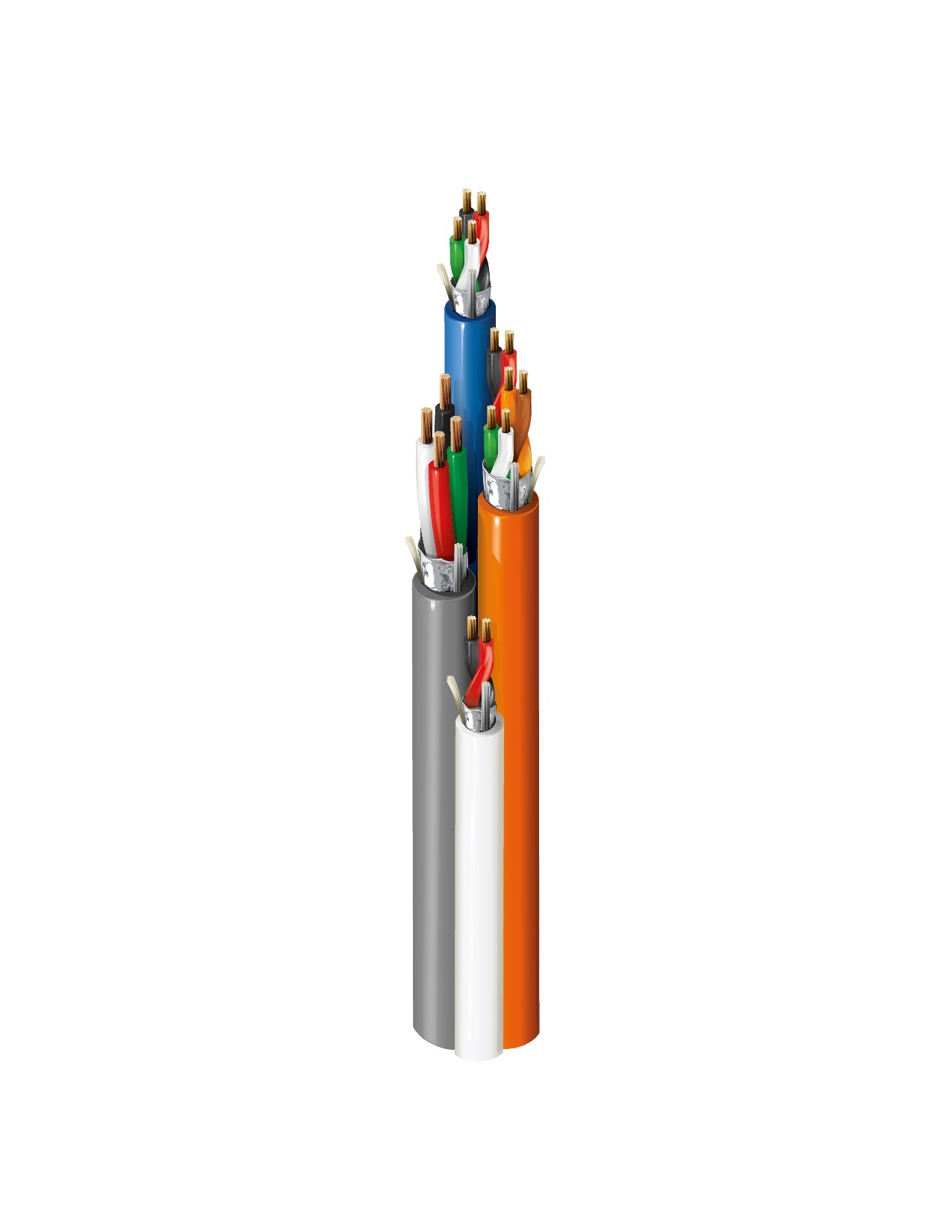

Numéro de produit: 638AFS

Contrôle d'accès, 16c (#18-3pr, #16-4c, #18-6c), blindé, Banana Peel®, CMP

Câble de contrôle d'accès, Plenum-CMP, 3 paires AWG 18, conducteurs AWG 4, conducteurs AWG 16, conducteurs AWG 4, conducteurs AWG 18, conducteurs AWG 2, tous les conducteurs sont en cuivre nu toronné avec isolation Flamarrest®, chaque câble est doté d'un blindage global Beldfoil® et d'une gaine Flamarrest®, Banana Peel® sans gaine globale

  • Disponibilité:
    Mondial
  • Statut:
    Actif
638AFS
  • 638AFS
1 de 1

Spécifications

Expand All

Applications recommandées

Contrôle d'accès, système de sécurité, commandes à puissance limitée

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Conducteur

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 18 AWG 7x26 BC - Bare Copper
Door Contact Conductor(s) 2 18 AWG 7x26 BC - Bare Copper
REX/Spare Conductor(s) 4 18 AWG 7x26 BC - Bare Copper
Lock Power Conductor(s) 4 16 AWG 19x29 BC - Bare Copper

isolation

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.063 in (1.6 mm) Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.063 in (1.6 mm) Black, Red
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.063 in (1.6 mm) Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.075 in (1.9 mm)

Blindage interne

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
REX/Spare Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Lock Power Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine intérieure

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.288 in (7.32 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.166 in (4.22 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.222 in (5.64 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.222 in (5.64 mm) Yes Gray

Gaine extérieure

Material
No Jacket

Notes du tableau de la gaine extérieure1

Banana Peel®

Diamètre total du câble (nominal)

13,8 mm (0,542) po

Électricité

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 6.6 Ohm/1000ft 13.1 Ohm/1000ft (43.0 Ohm/km) 40 pF/ft (130 pF/m) 72 pF/ft (240 pF/m) 9.8 Amps per conductor @ 25°C
Door Contact Conductor(s) 6.6 Ohm/1000ft (22 Ohm/km) 16.7 Ohm/1000ft (54.8 Ohm/km) 70 pF/ft (230 pF/m) 126 pF/ft (413 pF/m) 14 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 6.6 Ohm/1000ft (22 Ohm/km) 15.9 Ohm/1000ft (52.2 Ohm/km) 42 pF/ft (140 pF/m) 76 pF/ft (250 pF/m) 11.2 Amps per Conductor at 25ºC
Lock Power Conductor(s) 4 Ohm/1000ft (13 Ohm/km) 15.9 Ohm/1000ft (52.2 Ohm/km) 45 pF/ft (150 pF/m) 81 pF/ft (270 pF/m) 14.4 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C 0°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
5.42 in (138 mm) 5.42 in (138 mm)

Tension de traction maximum

194 kg (428 livres)

Poids câble en vrac

157 lb/1000 pi

Environnement compatible

Intérieur – Plénum, intérieur

Durabilité

Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

NFPA 262, UL 910 (Plénum), CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMP

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

538AFS

Notes

Installation dans des environnements froids : lors de l'installation de câbles qui ont été stockés à des températures ambiantes de 32 degrés Fahrenheit (0 degrés Centigrade) ou moins, Belden recommande de conditionner le câble pendant 12 heures à température ambiante avant de séparer chaque branche du câble.

Mise à jour et révision

Numéro de révision : 0.497 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.497 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
638AFS 0001000 Orange, blanc, bleu, gris Bobine 1,000 pi 612825176534 C
