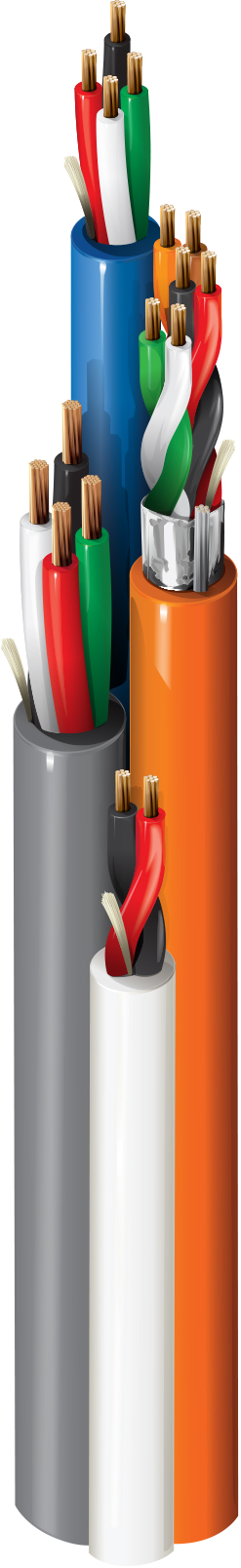

Câble de commande d'accès-638AMS

Câble de contrôle d'accès, Plenum-CMP, 3 paires AWG 18, conducteurs AWG 4-16, conducteurs AWG 4-18, conducteurs AWG 2-18, tous les conducteurs sont en cuivre nu toronné avec isolation Flamarrest®, seules les paires de lecteurs de cartes ont un blindage global Beldfoil® et des gaines Flamarrest®, Banana Peel® sans gaine globale

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Contrôle d'accès, système de sécurité, commandes à puissance limitée
Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Détails de la construction

Conducteur

Element Description	Element	No. of Elements	Size	Stranding	Material
Card Reader	Pair(s)	3	18 AWG	7x26	BC - Bare Copper
Door Contact	Conductor(s)	2	18 AWG	7x26	BC - Bare Copper
REX/Spare	Conductor(s)	4	18 AWG	7x26	BC - Bare Copper
Lock Power	Conductor(s)	4	16 AWG	19x29	BC - Bare Copper

isolation

Element Description	Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Card Reader	Pair(s)	PVC - Polyvinyl Chloride	0.009 in (0.23 mm)	0.063 in (1.6 mm)	Black & Red, White & Green, Brown & Orange
Door Contact	Conductor(s)	PVC - Polyvinyl Chloride	0.009 in (0.23 mm)	0.063 in (1.6 mm)	Black, Red
REX/Spare	Conductor(s)	PVC - Polyvinyl Chloride	0.009 in (0.23 mm)	0.063 in (1.6 mm)	Black, Red, White, Green
Lock Power	Conductor(s)	PVC - Polyvinyl Chloride	0.008 in (0.20 mm)	0.073 in (1.9 mm)

Blindage interne

Element Description	Element	Shield Type	Material	Coverage	Drainwire Type
Card Reader	Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Door Contact	Conductor(s)	No Shield
REX/Spare	Conductor(s)	No Shield
Lock Power	Conductor(s)	No Shield

Gaine intérieure

Element Description	Element	Material	Nom. Thickness	Nom. Diameter	Ripcord	Color
Card Reader	Pair(s)	PVC - Polyvinyl Chloride	0.017 in (0.43 mm)	0.286 in (7.26 mm)	Yes	Orange
Door Contact	Conductor(s)	PVC - Polyvinyl Chloride	0.015 in (0.38 mm)	0.154 in (3.91 mm)	Yes	White
REX/Spare	Conductor(s)	PVC - Polyvinyl Chloride	0.015 in (0.38 mm)	0.180 in (4.57 mm)	Yes	Blue
Lock Power	Conductor(s)	PVC - Polyvinyl Chloride	0.015 in (0.38 mm)	0.206 in (5.23 mm)	Yes	Gray

Gaine extérieure

Nom. Diameter
0.508 in (12.9 mm)

Notes du tableau de la gaine extérieure1	Banana Peel®
Diamètre total du câble (nominal)	12,9 mm (0,508) po

Caractéristiques électriques

Électricité

Element Description	Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Max. Current
Card Reader	Pair(s)	6.6 Ohm/1000ft	13.1 Ohm/1000ft (43.0 Ohm/km)	40 pF/ft (130 pF/m)	72 pF/ft (240 pF/m)	9.8 Amps per conductor @ 25°C
Door Contact	Conductor(s)	6.6 Ohm/1000ft (22 Ohm/km)				14 Amps per Conductor at 25ºC
REX/Spare	Conductor(s)	6.6 Ohm/1000ft (22 Ohm/km)				11.2 Amps per Conductor at 25ºC
Lock Power	Conductor(s)	4 Ohm/1000ft (13 Ohm/km)				14.4 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
75°C	0°C to +75°C

Rayon de courbure

Stationary Min.	Installation Min.
5.08 in (129 mm)	5.08 in (129 mm)

Tension de traction maximum	107 kg (235 livres)
Poids câble en vrac	148 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur – Plénum, intérieur
Inflammabilité/réaction au feu	NFPA 262, UL 910 (plénum)
Conformité NEC / UL	Article 800, CMP
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro non-plénum	538AMS

Notes sur le produit

Notes	Installation dans des environnements froids : lors de l'installation de câbles qui ont été stockés à des températures ambiantes de 32 degrés Fahrenheit (0 degrés Centigrade) ou moins, Belden recommande de conditionner le câble pendant 12 heures à température ambiante avant de séparer chaque branche du câble.
