Numéro de produit: 658AFJ

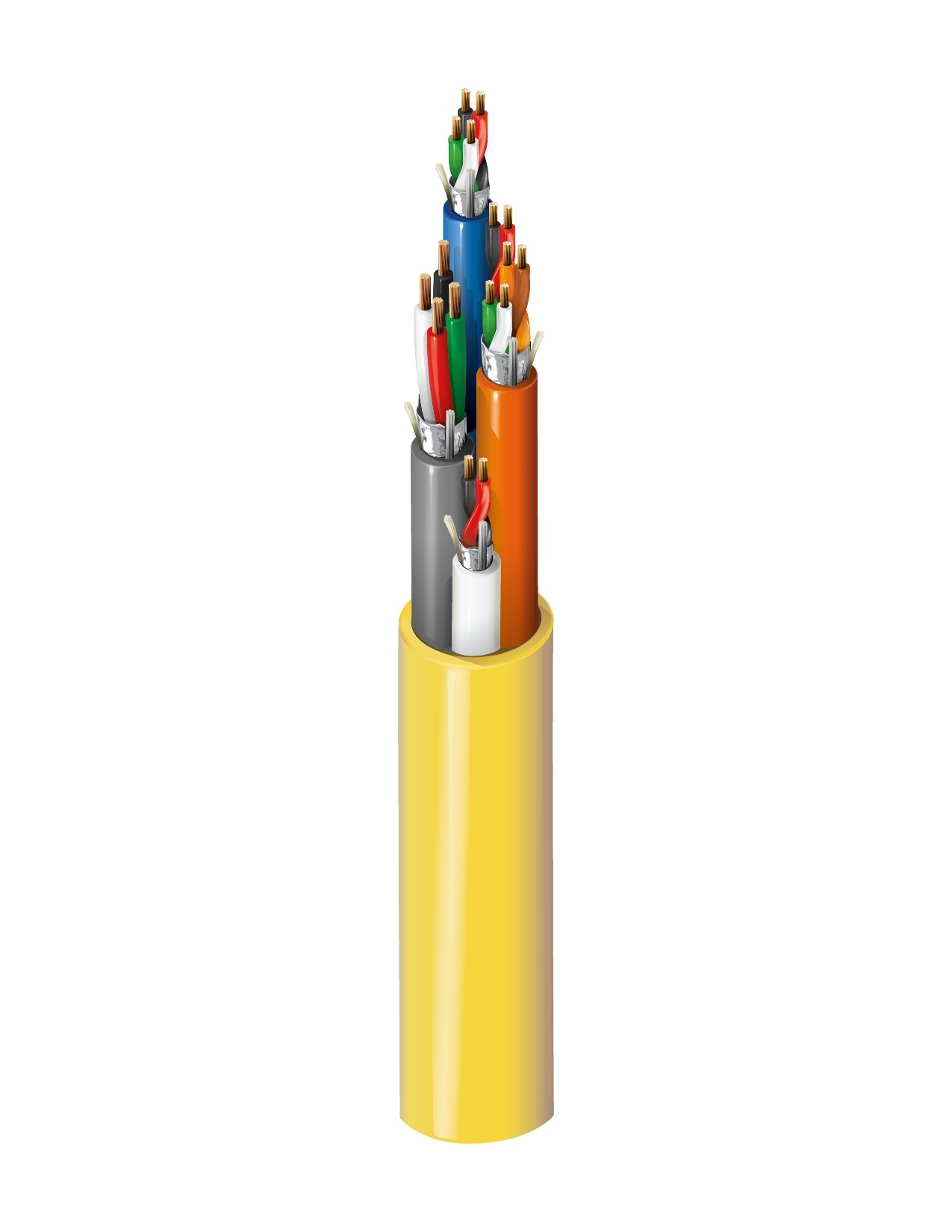

Contrôle d'accès, 16c (#22-3pr, #18-4c, #22-6c), blindé, gaine extérieure, CMP

Câble de contrôle d'accès, Plenum-CMP, 3 paires AWG 22, conducteurs AWG 4-18, conducteurs AWG 4-22, conducteurs AWG 2-22, Tous les conducteurs sont en cuivre nu toronné avec isolation Flamarrest®, Chaque câble est doté d'un blindage global Beldfoil® et d'une gaine Flamarrest®, gaine globale Flamarrest®

  • Disponibilité:
    Mondial
  • Statut:
    Actif
658AFJ
  • 658AFJ
1 de 1

Spécifications

Expand All

Applications recommandées

Contrôle d'accès, système de sécurité, commandes à puissance limitée

Conducteur

Element Description Element No. of Elements Size Stranding Material
Card Reader Pair(s) 3 22 AWG 7x30 BC - Bare Copper
Door Contact Conductor(s) 2 22 AWG 7x30 BC - Bare Copper
REX/Spare Conductor(s) 4 22 AWG 7x30 BC - Bare Copper
Lock Power Conductor(s) 4 18 AWG 7x26 BC - Bare Copper

isolation

Element Description Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black & Red, White & Green, Brown & Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black, Red
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black, Red, White, Green
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.066 in (1.7 mm)

Blindage interne

Element Description Element Shield Type Material Coverage Drainwire Type
Card Reader Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
REX/Spare Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Lock Power Conductor(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine intérieure

Element Description Element Material Nom. Thickness Nom. Diameter Ripcord Color
Card Reader Pair(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.216 in (5.49 mm) Yes Orange
Door Contact Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.128 in (3.25 mm) Yes White
REX/Spare Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.193 in (4.90 mm) Yes Blue
Lock Power Conductor(s) PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.193 in (4.90 mm) Yes Gray

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.463 in (11.8 mm) Yes

Diamètre total du câble (nominal)

11,8 mm (0,463) po

Électricité

Element Description Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
Card Reader Pair(s) 16.3 Ohm/1000ft 16.19 Ohm/1000ft (53.12 Ohm/km) 33 pF/ft (110 pF/m) 60 pF/ft (200 pF/m) 2.2 Amps per Conductor at 25ºC
Door Contact Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 18.38 Ohm/1000ft (60.30 Ohm/km) 55 pF/ft (180 pF/m) 99 pF/ft (320 pF/m) 2.2 Amps per Conductor at 25ºC
REX/Spare Conductor(s) 16.4 Ohm/1000ft (53.8 Ohm/km) 19.44 Ohm/1000ft (63.78 Ohm/km) 33 pF/ft (110 pF/m) 59 pF/ft (190 pF/m) 2.2 Amps per Conductor at 25ºC
Lock Power Conductor(s) 6.5 Ohm/1000ft (21 Ohm/km) 17.42 Ohm/1000ft (57.15 Ohm/km) 42 pF/ft (140 pF/m) 76 pF/ft (250 pF/m) 4 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

18,54 Ohm/1000 pieds (60,83 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating
75°C 0°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
4.63 in (118 mm) 4.63 in (118 mm)

Tension de traction maximum

71.2 kg (157 livres)

Poids câble en vrac

108 lb/1000 pi

Environnement compatible

Intérieur – Plénum, intérieur

Durabilité

Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

NFPA 262, UL 910 (plénum), FT6

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

558AFJ

Mise à jour et révision

Numéro de révision : 0.540 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.540 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
658AFJ 0041000 Jaune Bobine 1,000 pi 612825178613
