Numéro de produit: 6640FD

1 paire blindée 24AWG données OSDP CMP

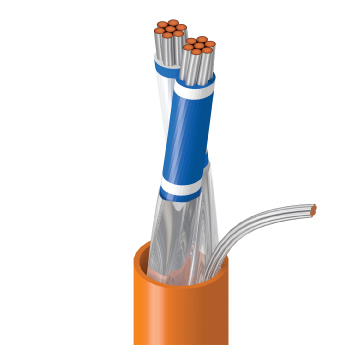

Câble de lecteur OSDP, 1 paire de câbles de données en cuivre étamé toronné 24 AWG (7 x 32) avec isolation en mousse FEP, blindage Beldfoil® avec drain, avec isolation Flamarrest®, plénum, Flamarrest®

  • Disponibilité:
    Mondial
  • Statut:
    Actif
6640FD
  • 6640FD
1 de 1

Spécifications

Expand All

Applications recommandées

Lecteurs OSDP, RS-485, données série, contrôle d'accès

Conducteur

No. of Pairs Size Stranding Material Notes
1 24 AWG 7x32 TC - Tinned Copper Twisted Pair Configuration - 120 Ohm RS485

isolation

Material Nom. Thickness Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.025 in (0.64 mm) 0.074 in (1.9 mm) White/Blue Stripe & Blue/White Stripe

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
Flamarrest® 0.015 in (0.38 mm) 0.186 in (4.72 mm)

Diamètre total du câble (nominal)

4,72 mm (0,186) po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop.
24 Ohm/1000ft 11 pF/ft (36 pF/m) 23 pF/ft (75 pF/m) 120 Ohm 76%

Voltage

UL Voltage Rating
(300 V (CMP))

Température

UL Temperature Operating
60°C -20°C to +60°C

Rayon de courbure

Stationary Min.
1.86 in (47.2 mm)

Tension de traction maximum

13 kg (28 livres)

Poids câble en vrac

16 lb/1000 pi

Environnement compatible

Intérieur – Plénum, intérieur

Inflammabilité/réaction au feu

CMP, FT6, NFPA 262

Conformité NEC / UL

Article 800

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

6640FD

Mise à jour et révision

Numéro de révision : 0.111 Date de révision : 28-03-2024

Mise à jour et révision

Numéro de révision : 0.111 Date de révision : 28-03-2024
