Câble VFD - 29501

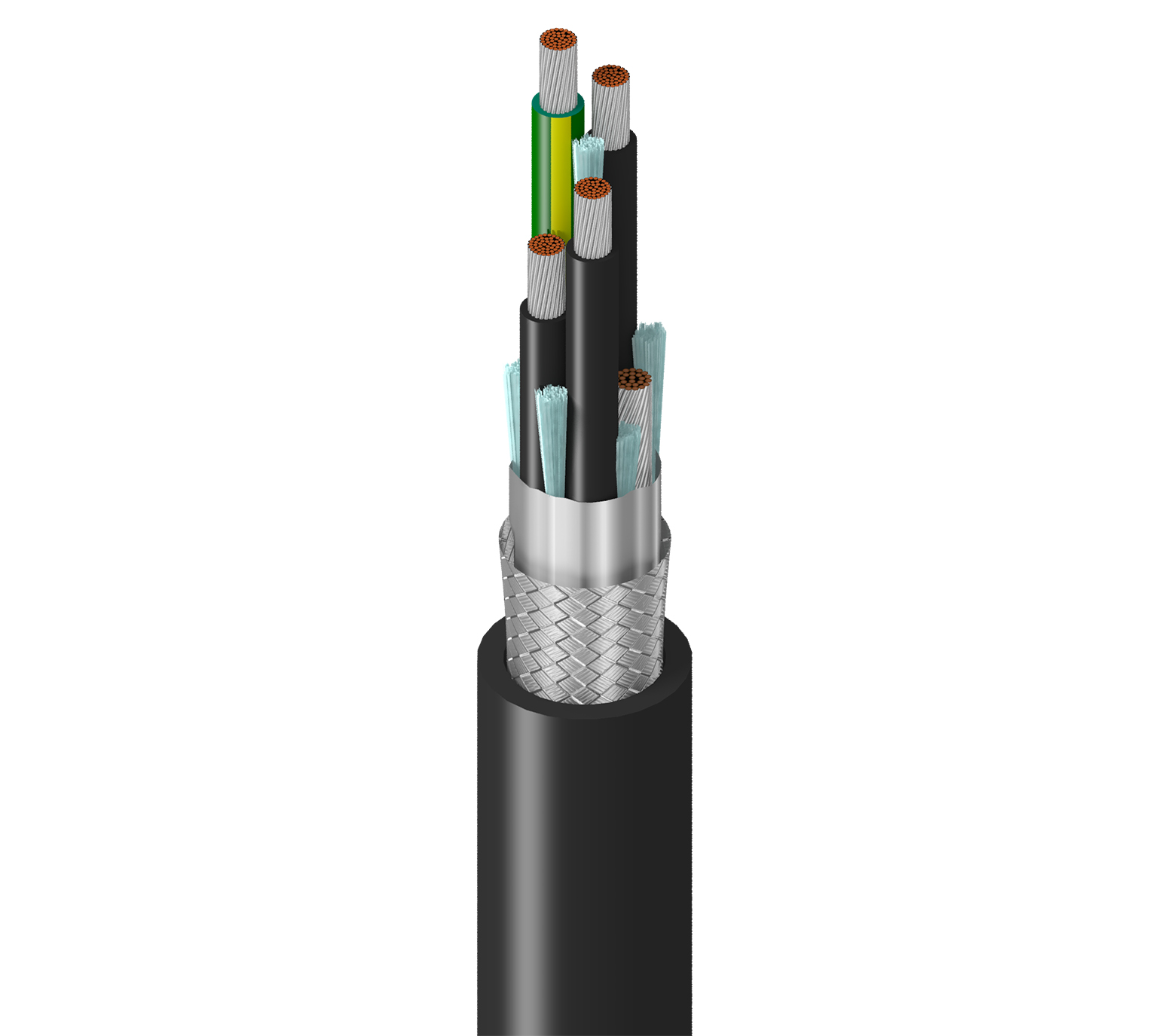

Belden VFD flexible au sol 300 %, 3 conducteurs 14 AWG (41x30) cuivre étamé, Isolation XLPE M4 code couleur + mise en terre isolée en PVC, Blindage Beldfoil® global + tresse en cuivre étamé (85%) avec 14AWG mise à la terre/drain en cuivre étamé, gaine extérieure en PVC noir, 600/1000V TC-ER 90C sec/humide 1000V câble d'alimentation moteur flexible WTTC 1000V CSA AWM I/II A/B 600V CIC TC RÉSISTANT À LA LUMIÈRE ENFOUISSEMENT DIRECT résistant aux huiles

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Développer tout

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs de fréquence (VFD) ; systèmes de moteurs et d’entraînements à courant alternatif ; Emplacements dangereux de la classe 1, division 2 ; Presse-câbles recommandé Belden BTC075A0791RA

Détails de la construction

Conducteur

Élément	Nombre d'éléments	Taille	Câblé	Matériel	Notes
Conducteur(s)	3	14 AWG	41x30	TC – Cuivre étamé	Chef d’orchestre Phace
Mise à la terre isolée	1	14 AWG	41x30	TC – Cuivre étamé	Fil de terre isolé
Fil de terre non isolé	1	14 AWG	41x30	TC – Cuivre étamé	Fil de terre non isolé

isolation

Élément	Matériel	Épaisseur nominale	Diamètre de l'isolation nom.	Code couleur
Conducteur(s)	XLPE – Polyéthylène réticulé (thermodurcissable)	1,2 mm (0,046 po)	4,39 mm (0,173 po)	Tableau ICEA M4
Mise à la terre isolée	PVC – Chlorure de polyvinyle	1,2 mm (0,047 po)	4,29 mm (0,169 po)	Vert/rayure jaune
Fil de terre non isolé

Blindage extérieur

Type de blindage	Matériel	Couverture	Type de fil de masse
Ruban	Tri-stratifié (alu + poly + alu)	100 %	TC 14 AWG (41x30)
Tresse	Cuivre étamé (TC)	85 %

Gaine extérieure

Matériel	Épaisseur nominale	Diamètre nominale	Fil de déchirement
PVC – Chlorure de polyvinyle	1,9 mm (0,073 po)	15,3 mm (0,604 po)	Oui

Diamètre total du câble (nominal)	15,3 mm (0,604 po)

Caractéristiques électriques

Électricité

Élément	Résistance en courant continu maximum du conducteur	Capacité nominale conducteur à conducteur	Capacité nominale conducteur à autre (conducteurs + blindage)	Impédance caractéristique nominale	Capacité nominale conducteur-Grnd	Inductance nominale	Vitesse de propagation nominale	Courant maximum
Conducteur(s)	2,482 Ohm/1000 pi	23,0 pF/pi (75,5 pF/m)	(150 pF/m) (47 pF/pi)	63 Ohm	0,213 µH/pi	0.213 µH/pi (0.699 µH/m)	55 %	25 ampères par conducteur à 30 ºC (par NEC)
Mise à la terre isolée	8,96 Ohm/km (2,73 Ohm/1000 pi)
Fil de terre non isolé	8,96 Ohm/km (2,73 Ohm/1000 pi)

Blindage extérieur nominal DCR@Cond DCR1-cnv	1,08 Ohm/1000 pi (3,54 Ohm/km)

Voltage

Tension nominale UL	Tension nominale
1000 V (TC-ER, WTTC, UL44, câble d'alimentation moteur flexible UL), 600 V (C(UL) CIC TC)	1000 V (AWM I/II A/B)

Caractéristiques mécaniques

Température

Température UL	Température de service	Installation
90° C sec, 90° C humide	-40° C à +90° C	-40C

Rayon de courbure

Stationnaire min.	Installation min.
180 mm (7,2 po)	180 mm (7,2 po)

Tension de traction maximum	157 kg (347 livres)
Poids câble en vrac	224 livres/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière du soleil, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	UL1685 chargement FT4, FT4, IEEE 1202 FT4
Conformité NEC / UL	Article 336, TC-ER, XHHW-2, RHW-2, câble d'alimentation moteur flexible UL
Conformité AWM	AWM I/II A/B
Conformité CEC / C(UL)	CIC, TC
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)
Conformité APAC	China RoHS II (GB/T 26572-2011)
Autre(s) norme(s) de conformité	P-07-KA070003-MSHA

Historique

Mise à jour et révision	Numéro de révision : 0.673 Date de révision : 07-09-2025
Note de bas de page	Câble recommandé BTC075A0791RA en stock, C - MISE EN CAISSE ET BOBINE, Z - LA MISE EN CAISSE FINALE PEUT VARIER DE (= OU -) 10 % POUR LES BOBINES OU BOBINES ET (+ OU -) 5 % POUR LES CARTONS SANS BOBINE PAR RAPPORT À LA LONGUEUR INDIQUÉE.

Information

Mise à jour et révision	Numéro de révision : 0.673 Date de révision : 07-09-2025
Note de bas de page	Câble recommandé BTC075A0791RA en stock, C - MISE EN CAISSE ET BOBINE, Z - LA MISE EN CAISSE FINALE PEUT VARIER DE (= OU -) 10 % POUR LES BOBINES OU BOBINES ET (+ OU -) 5 % POUR LES CARTONS SANS BOBINE PAR RAPPORT À LA LONGUEUR INDIQUÉE.
