Câble VFD - 29504

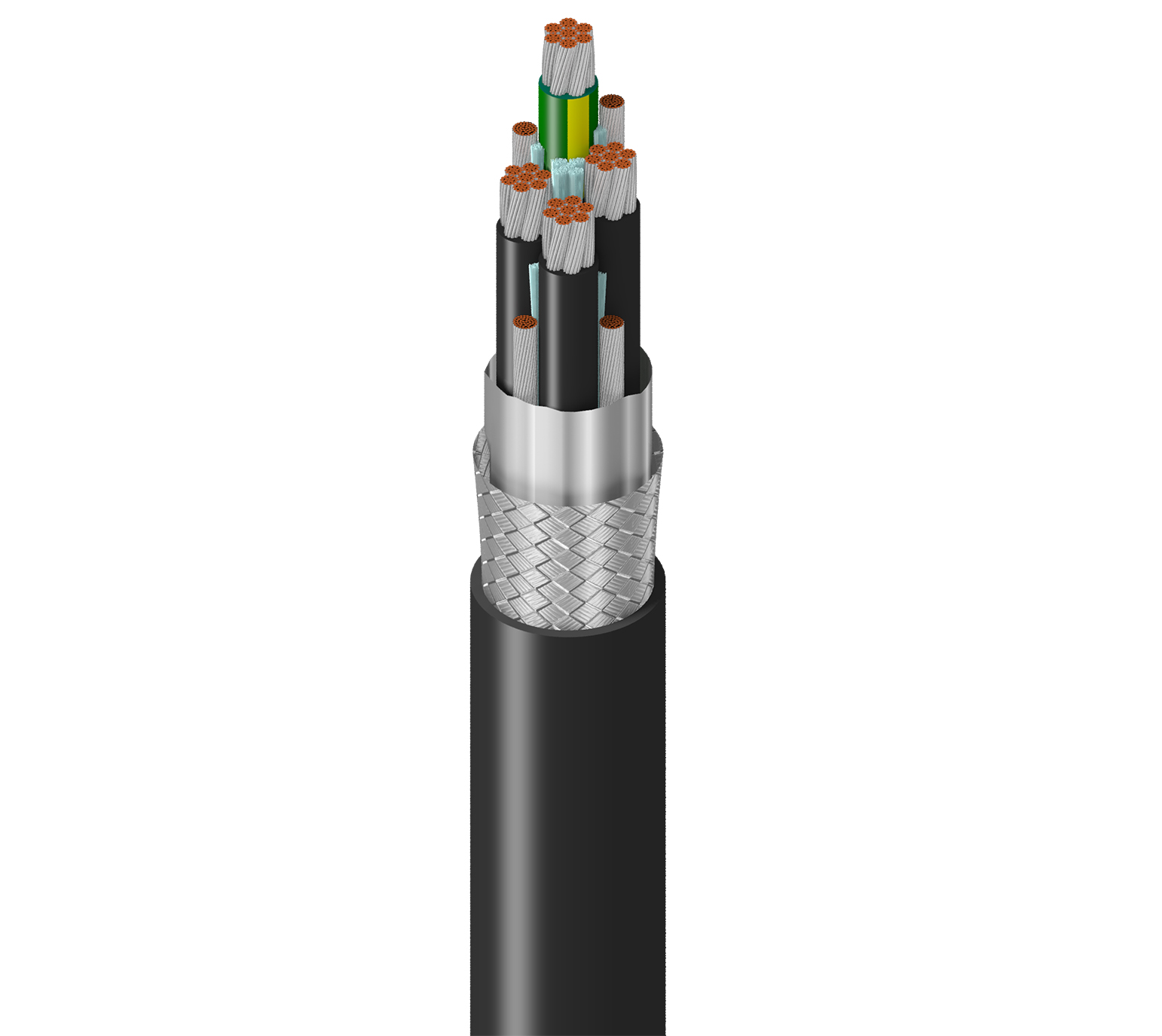

Variateur de fréquence flexible Belden 300 % avec terre, 3 conducteurs 8 AWG (7 x 19 x 29) en cuivre étamé, isolation XLPE, code couleur M4 + terre isolée en PVC, blindage Beldfoil® + tresse en cuivre étamé (85 %) avec terre/drains en cuivre étamé 4-14 AWG, gaine extérieure en PVC noir, câble d'alimentation moteur flexible 600/1 000 V TC-ER 90 °C sec/humide 1 000 V WTTC 1 000 V CSA AWM I/II A/B 600 V CIC TC SUN RES DIR BUR résistant à l'huile

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs de fréquence (VFD) ; systèmes de moteurs et d’entraînements à courant alternatif ; Presse-câbles recommandé Belden BTC125A1041RA

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	8 AWG	7x19x29	TC - Tinned Copper
Insulated Ground	1	8 AWG	7x19x29	TC - Tinned Copper	Insulated Ground Wire
Uninsulated Ground Wire	4	14 AWG	41x40	TC - Tinned Copper	Segmented Ground Wire (4 Totaling 8 AWG)

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLP, XLPO, XLPE (Thermoset)	0.062 in (1.6 mm)	0.278 in (7.06 mm)	ICEA Chart M4
Insulated Ground	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	0.278 in (7.06 mm)	Green/Yellow Stripe
Uninsulated Ground Wire

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	14 AWG (41x30) TC
Braid	Tinned Copper (TC)	85%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.095 in (2.4 mm)	0.901 in (22.9 mm)	Yes

Diamètre total du câble (nominal)	22,9 mm (0,901) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance Cond-Grnd	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.599 Ohm/1000ft	26 pF/ft (85 pF/m)	47 pF/ft (150 pF/m)	47 pF/ft (150 pF/m)	71 Ohm	0.17 µH/ft	55%	55 Amps per Conductor at 30ºC (per NEC)
Insulated Ground	0.6795 Ohm/1000ft (2.229 Ohm/km)
Segmented Ground Wire	0.67 Ohm/1000ft (2.2 Ohm/km)

Blindage extérieur nominal DCR@Cond DCR1-cnv	0,6 Ohm/1000 pieds (2,0 Ohm/km)

Voltage

UL Voltage Rating	Voltage Rating
1000 V (TC-ER, WTTC, UL44, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)	1000 V (AWM I/II A/B)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.
10.8 in (274 mm)	10.8 in (274 mm)

Tension de traction maximum	458.6 kg (1011 livres)
Poids câble en vrac	564 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière du soleil, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	UL 1685 charge UL, FT4, IEEE 1202 FT4
Conformité NEC / UL	Article 336, TC-ER, WTTC, câble d'alimentation moteur flexible UL
Conformité AWM	AWM I/II A/B
Conformité CEC / C(UL)	CIC, TC
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	P-07-KA070003-MSHA

Historique

Mise à jour et révision	Numéro de révision : 0.659 Date de révision : 07-09-2025
Note de bas de page	C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS À PARTIR DE LA LONGUEUR INDIQUÉE.

Information

Mise à jour et révision	Numéro de révision : 0.659 Date de révision : 07-09-2025
Note de bas de page	C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS À PARTIR DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC	Note de bas de page
29504 010250	Noir	Bobine	250 pi	612825137030	C Z
29504 010500	Noir	Bobine	500 pi	612825137078	C Z
29504 0101000	Noir	Bobine	1,000 pi	612825137016	C Z
29504 0105000	Noir	Bobine	5,000 pi	612825137085	C Z
