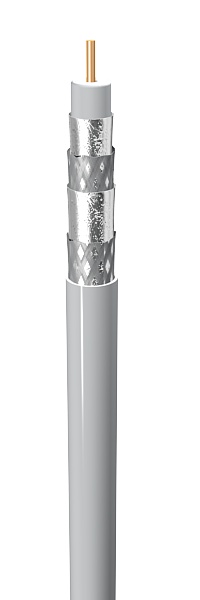

Câble DBS, RG6, cuivre brut 18 AWG, Blindage Quad, CM
| Applications recommandées | HDTV, DBS, Largeur de bande CATTV, Modem à câble |
|---|
| AWG | Câblé | Matériel | Diamètre nominal | Nbre de coaxial |
|---|---|---|---|---|
| 18 | Uni | BC – Cuivre brut | 0,04 po | 1 |
|
Nombre de conducteurs |
1 |
|---|
| Matériel | Diamètre nominal |
|---|---|
| PE – Polyéthylène | 0,18 po |
|
Tableau de notes |
injecté de gaz |
|---|
| Type | Couche | Matériel | Nom commercial du matériau | Couverture [%] |
|---|---|---|---|---|
| Ruban | 1 | Tri-stratifié (alu + poly + alu) | Duobond® II | 100 % |
| Tresse | 2 | Aluminium | 60 % | |
| Ruban | 3 | Tri-stratifié (alu + poly + alu) | Duofoil® | 100 % |
| Tresse | 4 | Aluminium | 40 % |
| Matériel | Diamètre nominal |
|---|---|
| PVC – Chlorure de polyvinyle | 0,298 po |
| Résistance en courant continu nominal du conducteur | Résistance en courant continu nominal du blindage extérieur | Résistance en courant continu conducteur extérieur |
|---|---|---|
| 6,4 Ohm/1000 pi | 4,8 Ohm/1000 pi | 4,8 Ohm/1000 pi |
| Capacité nominale conducteur à blindage |
|---|
| 16,2 pF/pi |
| Inductance nominale |
|---|
| 0,097 µH/pi |
| Impédance caractéristique nominale |
|---|
| 75 Ohm |
| Fréquence [MHz] | Min. Perte de retour structuré (SRL) |
|---|---|
| 5-1000 MHz | 20 dB |
| 1000-2250 MHz | 15 dB |
| 2250-3000 MHz | 10 dB |
| Fréquence [MHz] | Atténuation d'insertion nominale | Perte nominale de retour structuré (SRL) |
|---|---|---|
| 5 MHz | 0,5 dB/100 pi | 30 dB |
| 55 MHz | 1,4 dB/100 pieds | 24 dB |
| 211 MHz | 2,6 dB/100 pi | |
| 500 MHz | 4,1 dB/100 pi | |
| 750 MHz | 5,1 dB/100 pi | |
| 862 MHz | 5,5 dB/100 pi | |
| 1000 MHz | 6 dB/100 pi | |
| 1450 MHz | 7,8 dB/100 pi | |
| 1800 MHz | 8,6 dB/100 pi | |
| 2250 MHz | 9,8 dB/100 pi | |
| 3000 MHz | 11,3 dB/100 pi |
| Délai nominal | Vitesse de propagation nominale (VP) [%] |
|---|---|
| 1,2 ns/pi | 83 % |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) |
|---|---|
| 5 MHz | 0,58 dB/100 pi |
| 55 MHz | 1,6 dB/100 pieds |
| 211 MHz | 3,05 dB/100 pi |
| 500 MHz | 4,66 dB/100 pi |
| 750 MHz | 5,65 dB/100 pi |
| 862 MHz | 6,1 dB/100 pi |
| 1000 MHz | 6,55 dB/100 pi |
| 1450 MHz | 8 dB/100 pi |
| 1800 MHz | 8,8 dB/100 pi |
| 2250 MHz | 10 dB/100 pi |
| 3000 MHz | 11,9 dB/100 pi |
| Fréquence [MHz] | Efficacité du blindage |
|---|---|
| 5 MHz | |
| 50 MHz | 110 dB |
| 50 MHz | |
| 1000 MHz |
| Tension nominale UL |
|---|
| 300 V RMS |
|
Plage de température de fonctionnement |
-40° C à +75° C |
|---|
|
Poids câble en vrac |
33 livres/1000 pi |
|---|---|
|
Tension de traction maximum |
104 livres |
|
Rayon de cintrage minimum/axe mineur |
3 po |
|
Conformité NEC/(UL) |
CATV, CM |
|---|---|
|
Conformité CEC/C(UL) |
CM |
|
CPR Euroclass |
Eca |
|
Type RG |
6 |
|
Type séries |
6 |
|
Environnement |
Intérieur (pas de colonne montante ni de plénum) |
|---|---|
|
Directive UE 2000/53/EC (ELV) |
Oui |
|
Directive UE 2003/96/EC (BFR) |
Oui |
|
Directive UE 2011/65/UE (RoHS 2) |
Oui |
|
Directive UE 2012/19/EU (WEEE) |
Oui |
|
Directive UE 2015/863/UE (amendement RoHS 2) |
Oui |
|
Conformité aux directives européennes |
Directive UE 2003/11/EC (BFR) |
|
Marquage CE UE |
Oui |
|
MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine) |
Oui |
|
Utilisation – Intérieur |
Oui |
|---|
|
Inflammabilité UL |
UL1685 UL Charge |
|---|---|
|
Tension nominale UL |
300 V RMS |
|
Plénum (oui/non) |
Non |
|---|---|
|
Numéro du plénum |
7916AP |
|
Note de bas de page |
C - CONDITIONNEMENT BOBINE EN CAISSE. |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.466 Date de révision : 29-04-2024 |
|---|
| Article n° | Couleur | Type de conditionnement | Longueur | UPC |
|---|---|---|---|---|
| 7916A 010500 | Noir | Bobine | 500 pi | 612825191124 |
| 7916A 010U500 | Noir | UnReel | 500 pi | 612825191148 |
| 7916A 0101000 | Noir | Bobine | 1 000 pi | 612825191117 |
| 7916A 010U1000 | Noir | UnReel | 1 000 pi | 612825191094 |
| 7916A 0105000 | Noir | Bobine | 5,000 pi | 612825191087 |
| 7916A 009500 | Blanc | Bobine | 500 pi | 612825191049 |
| 7916A 009U500 | Blanc | UnReel | 500 pi | 612825191100 |
| 7916A 0091000 | Blanc | Bobine | 1 000 pi | 612825191070 |
| 7916A 009U1000 | Blanc | UnReel | 1 000 pi | 612825191056 |
