Connecteurs à épissure par fusion

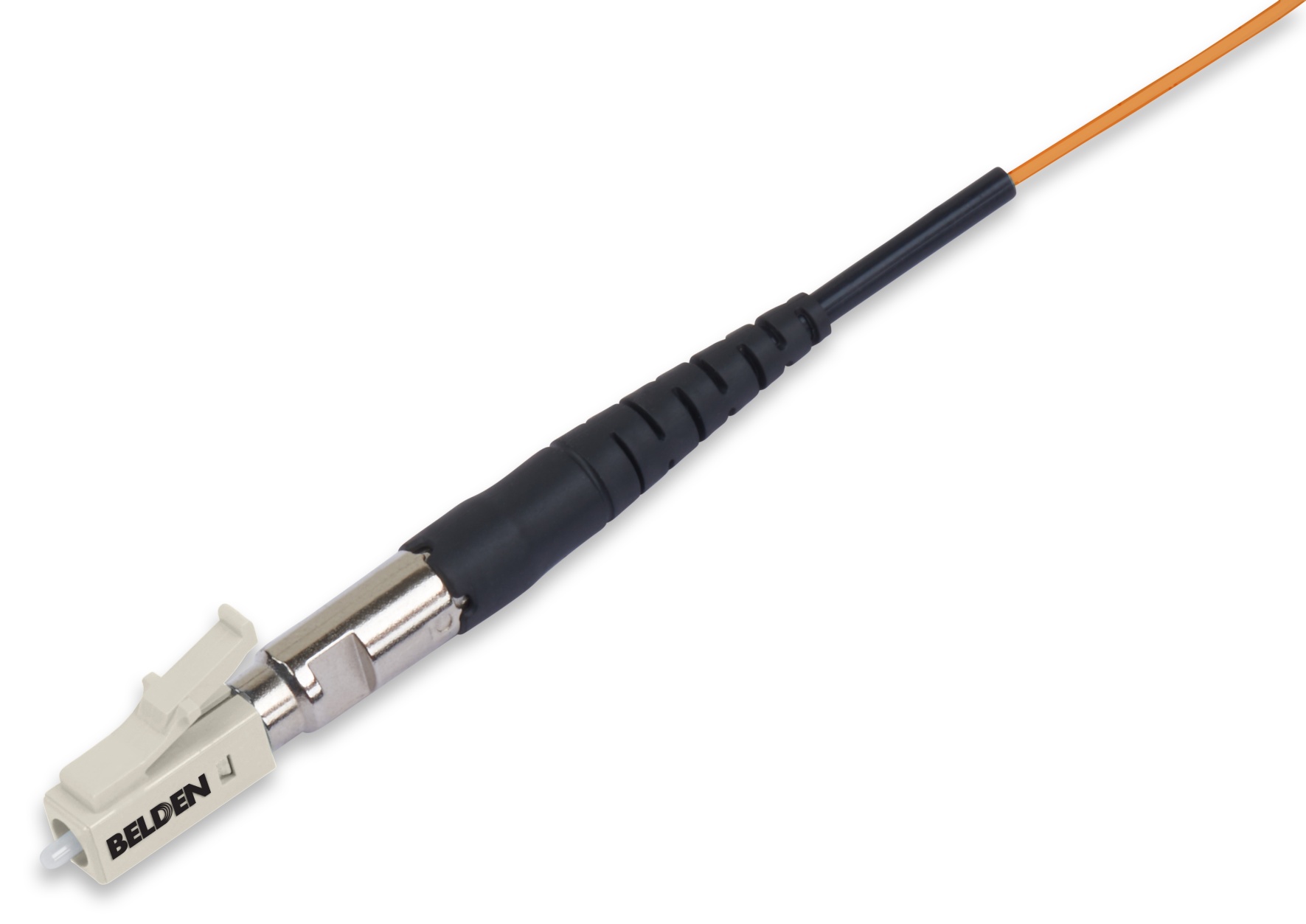

Connecteur FX Fusion Splice-On, OM1, Simplex LC, tampon étanche de 900 µm, boîtier beige

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Aperçu du produit

Environnement	Intérieur, extérieur
Applications recommandées	Raccordement sur place des câbles à fibres optiques dans les panneaux de brassage, Cadres de distribution, prises de station de travail pour FTTD (Fibre au bureau), prises pour FTTH (Fibre à la maison) et MDU (Unités de logement multiples).

Conception

Conception du câble à fibre optique

Type de fibre
OM1

Poids	0,021 livres
Longueur totale	67,54 mm

Gaine intérieure

Gaine intérieure	Gaine intérieure

Caractéristiques mécaniques

Test	TIA 568.3-D (MM)

Atténuation d'insertion maximale	0,25 dB
Réflectance minimale	-25 dB
Réflexion minimale à 1550 nm	-25 dB

Tests mécaniques

Description

Style de raccordement	Splice-On

Matériau du produit

Matériaux

Description	Matériel	Couleur
Tétine	Caoutchouc	Noir
Capuchon de protection de la virole	Plastique	Blanc
Boîtier avant du connecteur	Plastique	Beige
Boîtier arrière du connecteur	Alliage de zinc nickelé moulé sous pression	Métal
Virole	Céramique de zircone	Blanc

Normes

Conformité normes TIA/EIA	TIA 568.3
MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)	EUP 50

Numéros de pièces associées

Pièces incluses	Tétine 900 µm, capuchon de protection de la virole, manchon de protection de l'épissure
Pièces connexes	Pigtails FX.

Notes sur le produit

Emballage	Paquet simple
Notes	Ce connecteur n’est pas compatible avec les cassettes d’épissure UHD (numéros de référence de type FCxHxxLxFxxx) et les cassettes d’épissure ECX (numéros de référence de type FCxXxxLxFxxx). Pour la terminaison du panneau de brassage, veuillez utiliser des cadres adaptateurs. Pour les applications de sortie de poste de travail, utilisez le boîtier multimédia (port AX107294-6) ou le boîtier multi-usage (port AX100220-24). Pour plus d’informations, contactez l’assistance technique Belden.
