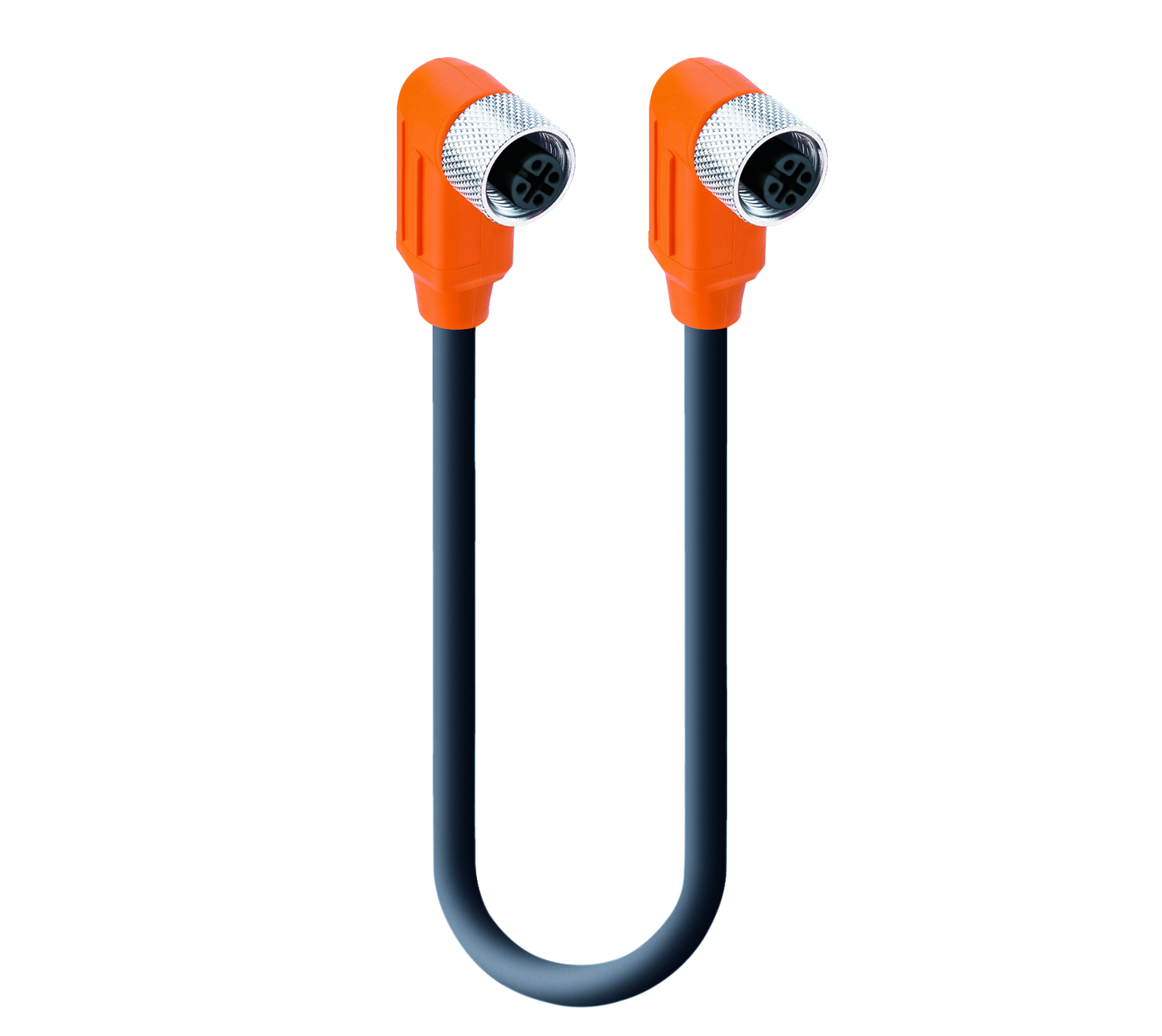

Série G - RKWTS 4-RKWTS 4-288

Câble double pour capteur/actionneur : connecteur standard M12 femelle coudé orange à 4 broches, codage A, vers connecteur standard M12 femelle coudé orange à 4 broches, codage A, blindé, 50 V CA / 60 V CC, 4 A ; câble PUR noir, 4 fils, 0,34 mm²

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face côté 1

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Vue de face côté 2

Pin 1	Pin 2	Pin 3	Pin 4
brown	white	blue	black

Famille de produits	Connecteurs pour capteurs et actionneurs
Type de connecteur	Cordon, deux extrémités
Type de blindage	Blindé
Tension nominale	60 V
Tension nominale (UL)	250 V AC
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	4 A
Courant nominal (UL)*	4 A

Données techniques côté 1

Côté 1 Sous-famille de produits	M12 standard
Côté 1 Type de contact/genre	Femelle
Modèle de connecteur	Coudé
Type de fixation	Écrou de couplage
Nombre de broches	4
Code, côté 1	A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 90 °C
Température de fonctionnement (UL)	max. + 50 °C
Degré de protection/Indice IP**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PA
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	TPU
Couleur du corps moulé	Orange
Classe d'inflammabilité (corps moulé)	UL 94 V-2
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau de blindage	Boîtier : GD-Zn, nickelé , Manchon : CuZn, étamé
Matériau du joint torique	FKM, vert
Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main
Note	Ne pas connecter ou déconnecter sous charge.

Données du câble

Numéro du câble	288
Taille du conducteur	0.34 mm²
Nombre de fils	4
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 5 M
Cycles (Torsion)	˃ 1 M @ ± 180 °/1 m
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 5,50 ± 0,20 mm
Matériau d'isolation des fils	PP
Diamètre du fil isolé	ø1.30 mm
Blindage complet (câble)	maillage métallique
Température ambiante (installation fixe)	- 50 °C - + 80 °C
Température ambiante (installation flexible)	- 25 °C - + 80 °C
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	DIN EN 60332-2-2, VDE 0482-332-2-2, CEI 60332-2-2, CSA FT-2
Caractéristiques de câble	Exempt de substances perturbant le mouillage de la peinture ; bonne résistance aux microbes et à l'hydrolyse ; principalement exempt de diffusion de plastifiants ; exempt de PVC et de silicone ; flexibilité à froid

Données techniques côté 2

Côté 2 Sous-famille de produits	M12 standard
Côté 2 Type de contact/genre	Femelle
Modèle de connecteur, côté 2	Coudé
Type de fixation, côté 2	Écrou de couplage
Nombre de broches, côté 2	4
Code, côté 2	A
Résistance de contact, côté 2	≤ 10 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	≤ 100
Température ambiante (fonctionnement), côté 2	- 40 °C - + 90 °C
Température de fonctionnement (UL), côté 2	max. + 50 °C
Degré de protection/indice IP, côté 2**	IP65, IP67, IP68 (1 m / 24 h), IP69K
Modèle standard, coté 2	CEI 61076-2-101
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuSn
Placage du contact, côté 2	Cu/Au
Matériau du porteur de contact, côté 2	PA
Couleur du porteur de contact, côté 2	Noir
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 V-0
Matériau du corps moulé, côté 2	TPU
Couleur du corps moulé, côté 2	Orange
Classe d'inflammabilité (corps moulé), côté 2	UL 94 V-2
Matériau de la fixation, côté 2	CuZn
Placage de la fixation, côté 2	En plaqué nickel
Matériau de blindage, côté 2	Boîtier : GD-Zn, nickelé , Manchon : CuZn, étamé
Matériau du joint torique, côté 2	FKM, vert
Couple de serrage (fixation), côté 2	M 12x1 : (50-60) Ncm, serrage à la main

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	DIN EN 50267-2-1, CEI 60754-1, VDE 0482-267-2-1
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement

Information

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	Avis de déclassement

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
21474	RKWTS 4-RKWTS 4-288/1 M	1 m
20841	RKWTS 4-RKWTS 4-288/10 M	10 m
20842	RKWTS 4-RKWTS 4-288/15 M	15 m
20820	RKWTS 4-RKWTS 4-288/2 M	2 m
21475	RKWTS 4-RKWTS 4-288/5 M	5 m
21476	RKWTS 4-RKWTS 4-288/7 M	7 m
29835	RKWTS 4-RKWTS 4-288/8 M
29834	RKWTS 4-RKWTS 4-288/4 M
21477	RKWTS 4-RKWTS 4-288/12 M
