Numéro de produit : 1300A

Câble catégorie 5e, 4 paires, F/UTP, CMR/CMX/CMG

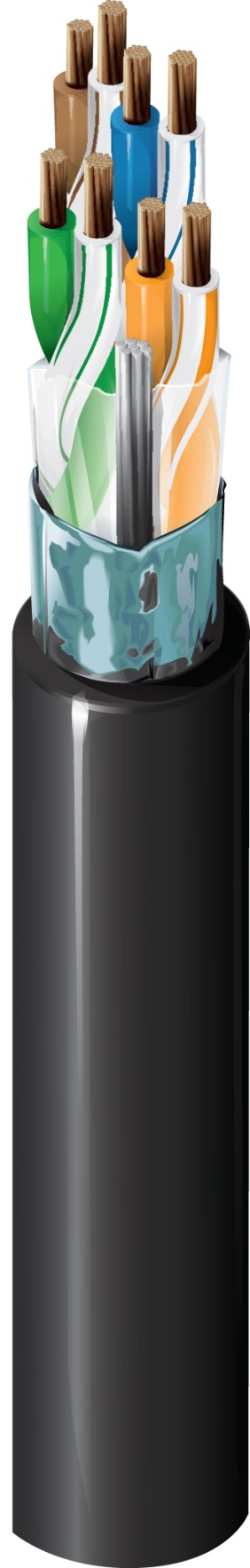

Câble LAN sans fil catégorie 5e, 4 paires, conducteurs en cuivre brut solide 24 AWG, blindage par feuille d'aluminium F/UTP, Colonne montante-CMR/CMX/CMG, Gaine en PVC résistant aux hydrocarbures et à la lumière du soleil

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1300A
  • 1300A
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Wi-Fi, LAN sans fil, Antenne extérieure, Radio, À large bande, RF

Conducteur

Taille Câblé Matériel Nombre de paires
24 AWG Uni BC – Cuivre brut 4

isolation

Matériel Code couleur
PO – Polyoléfine Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Ruban Polyester + bi-laminé (Alum+Poly) 100 % TC 24 AWG (7x32)

Gaine extérieure

Matériel Diamètre nominale Fil de déchirement
PVC – Chlorure de polyvinyle 6,73 mm (0,265 po) Non

Diamètre total du câble (nominal)

6,73 mm (0,265 po)

Électricité

Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
93,8 Ohm/km (28,6 Ohm/1000 pi) 90 pF/100 m

Délai

Fréquence Délai maximum Délai de propagation maximum Vitesse de propagation nominale
100 MHz 537,6 ns/100 m 45 ns/100 m 70 %

Haute fréquence

Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) [Ohm] Impédance max./min. ajustée [Ohm]
1 2,0 dB/100 m 65,3 62,3 63,3 60,3 63,8 60,8 20,0 100 ± 15 100 ± 15
4 4,1 dB/100 m 56,3 53,3 52,2 49,2 51,8 48,8 23,0 100 ± 15 100 ± 15
8 5,8 dB/100 m 51,8 48,8 46,0 43,0 45,7 42,7 24,5 100 ± 15 100 ± 15
10 6,5 dB/100 m 50,3 47,3 43,8 40,8 43,8 40,8 25,0 100 ± 15 100 ± 15
16 8,2 dB/100 m 47,2 44,2 39,0 36,0 39,7 36,7 25,0 100 ± 15 100 ± 15
20 9,3 dB/100 m 45,8 42,8 36,5 33,5 37,8 34,8 25,0 100 ± 15 100 ± 15
25 10,4 dB/100 m 44,3 41,3 33,9 30,9 35,8 32,8 24,3 100 ± 15 100 ± 15
31,25 11,7 dB/100 m 42,9 39,9 31,2 28,2 33,9 30,9 23,6 100 ± 15 100 ± 15
62,5 17,0 dB/100 m 38,4 35,4 21,4 18,4 27,9 24,9 21,5 100 ± 15 100 ± 15
100 22,0 dB/100 m 35,3 32,3 13,3 10,3 23,8 20,8 20,1 100 ± 15 100 ± 15
155 28,1 dB/100 m 32,4 29,4 4,4 1.4 20,0 17,0 18,8
200 32,4 dB/100 m 30,8 27,8 17,8 14,8 18,0

Voltage

Tension nominale UL
300 V (CMR), 300 V (CMX-Extérieur)

Température

Température UL Température de service Installation Stockage
75° C -40° C à +75° C -25° C à +75° C -40° C à +75° C

Rayon de courbure

Stationnaire min. Installation min.
2,25 po (57,2 mm) 2,75 po (69,9 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

30 livres/1000 pi

Environnement compatible

Résistance intérieure/extérieure, résistance aux rayons du soleil, à l'huile, aérien - lorsqu'il est pris en charge par un câble porteur.

Inflammabilité/réaction au feu

UL 1666 Colonne montante, FT4, IEEE 1202 Test à la flamme sur plateau vertical

Conformité CPR

CPR Euroclass : Fca; classe CPR UKCA : Fca

Conformité NEC / UL

Article 800, CMR, CMX-Extérieur, CMG

Conformité CEC / C(UL)

CMX-Extérieur ; CMG

Conformité ICEA

S-116-732, S-56-434, S-99-689, S-100-685

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3

Conformité NEMA

NEMA WC-63.1

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 5e

Vérification des performances par un tiers

Catégorie 5e

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs supérieures à 100 MHz sont données à titre indicatif uniquement. L'impression inclut les marques de séquence descendantes. Les températures de fonctionnement sont sous réserve d'un déclassement en fonction de la longueur.

Mise à jour et révision

Numéro de révision : 0.437 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.437 Date de révision : 03-02-2025

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1300A 010500 Noir Bobine 500 pi 612825111085 C
1300A 0101000 Noir Bobine 1 000 pi 612825111078 C
1300A 0105000 Noir Bobine 5,000 pi 612825313168
