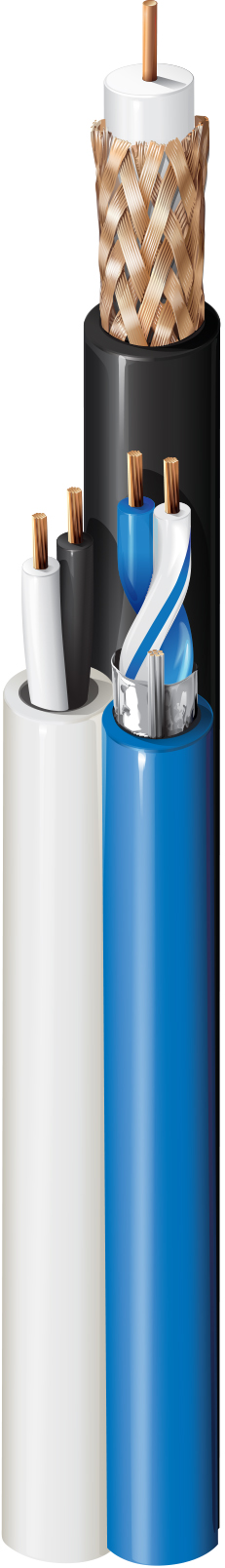

Cuivre CPR-501PTZ

Câble PTZ (CCTV + Contrôle + Alimentation), classé CM, 1-RG59 20 AWG cuivre nu massif avec mousse de polyoléfine, tresse en cuivre nu à 95 %, 1-22 AWG paire de conducteurs en cuivre nu toronné avec isolation en polyoléfine et blindage Beldfoil®, 2-18 AWG conducteurs en cuivre nu toronné avec isolation en PVC, siamois avec gaine en PVC

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Surveillance, caméra CCTV, PTZ (Pan-Tilt-Zoom)

Caractéristiques physiques (complètes)

Conducteur

Element	AWG	Stranding	Material	Nominal Diameter	No. of Conductors	No. of Coax
Coax(es)	20	Solid	BC - Bare Copper	0.032 in		1
Pair1	22	7x30	BC - Bare Copper	0.03 in	2
Pair2	18	7x26	BC - Bare Copper	0.047 in	2

Nombre de conducteurs	5

isolation

Element	Material	Nominal Diameter
Coax(es)	PE - Polyethylene (Foam)	0.145 in
Pair1	PP - Polypropylene	0.062 in
Pair2	PP - Polypropylene

Notes du tableau de l’isolation	injecté de gaz

Nuancier

Number	Color
Coax Core	White
Pair1	Blue & White/Blue
Pair2	Black & Red

Blindage interne

Element	Type	Material	Material Trade Name	Coverage [%]	Drainwire AWG	Drainwire Construction n x D
Coax(es)	Braid	Bare Copper (BC)		95%	22	7x30
Pair1	Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%
Pair2	No Shield

Gaine intérieure

Material
PVC - Polyvinyl Chloride
PVC - Polyvinyl Chloride
PVC - Polyvinyl Chloride

Gaine extérieure

Material	Nominal Diameter
Banana Peel (No Overall Jacket)	.227 in
	.177 in
	.158 in

Notes du tableau de la gaine extérieure1	Le matériau de la gaine est identique pour tous les composants

GAINE EXTÉRIEURE 2

Nominal Diameter
0.419 in

Caractéristiques électriques

Résistance en courant continu du conducteur

Element	Nominal Conductor DCR	Nominal Inner Shield DCR
Coax(es)	10 Ohm/1000ft	3.5 Ohm/1000ft
Pair1	16 Ohm/1000ft	12 Ohm/1000ft
Pair2	6.5 Ohm/1000ft

Capacité

Element	Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Shield
Coax(es)		16.3 pF/ft
Pair1	24 pF/ft	47 pF/ft
Pair2	21.5 pF/ft

Impédance

Element	Nominal Characteristic Impedance
Coax(es)	75 Ohm

Haute fréquence (nominale/typique)

Frequency [MHz]	Nom. Insertion Loss
1 MHz	0.3 dB/100ft
5 MHz	0.65 dB/100ft
10 MHz	0.9 dB/100ft
50 MHz	1.9 dB/100ft
100 MHz	2.6 dB/100ft
200 MHz	3.6 dB/100ft
400 MHz	5 dB/100ft
700 MHz	7 dB/100ft
900 MHz	8 dB/100ft
1000 MHz	8.5 dB/100ft

Délai

Element	Max. Delay Skew	Nominal Delay	Nominal Velocity of Propagation (VP) [%]
Coax(es)	83 ns/100m	1.22 ns/ft	83%

Haute fréquence

Min. RL (Return Loss) [dB]
24.5 dB

Courant

Element	Max. Recommended Current [A]
Coax(es)
Pair1	5 Amps per Conductor at 25ºC
Pair2

Voltage

UL Voltage Rating
300 V RMS

Plage de température

Plage de température d'installation	0°C À +75°C
Indice de température UL	75°C
Plage de température de fonctionnement	-10°C À +75°C
Plage de température de séparation	0°C À +75°C

Caractéristiques mécaniques

Poids câble en vrac	60 lbs/1000ft
Tension de traction maximale recommandée	120 lbs

Normes

Articles NEC	Article 800
Conformité NEC/(UL)	CMR
CPR Euroclass	Fca
Type RG	59
Autre spécification	Vidéo coaxiale : RG 59/U

Programmes environnementaux et autres programmes concernés

Environnement	Intérieur (pas de colonne montante ni de plénum)
Directive UE 2000/53/EC (ELV)	Oui
Directive UE 2003/11/EC (BFR)	Oui
Directive UE 2011/65/EU (RoHS 2)	Oui
Directive UE 2012/19/EU (WEEE)	Oui
Directive UE 2015/863/EU (amendement RoHS 2)	Oui
Conformité aux directives européennes	Oui
Marquage CE UE	Oui
MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)	Oui

Utilisation

Utilisation – Intérieur	Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL	UL1666 Manche Vertical
Tension nominale UL	300 V RMS

Plénum/non-plénum

Plénum (oui/non)	Non
Numéro du plénum	601PTZ

Numéros de pièces associées

Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Notes sur le produit

Notes	RG59 CCTV + 1 STP22 AWG Qualité de contrôle + 2C 18 AWG CMR. Composants à gaine séparée et à code couleur, câblés sur une cannelure de liaison centrale et chacun d'eux fusionné à celle-ci. Installation dans des environnements froids : lors de l'installation de câbles qui ont été stockés à des températures ambiantes de 32 degrés Fahrenheit (0 degrés Centigrade) ou moins, Belden recommande de conditionner le câble pendant 12 heures à température ambiante avant de séparer chaque branche du câble.

Notes

RG59 CCTV + 1 STP22 AWG Qualité de contrôle + 2C 18 AWG CMR. Composants à gaine séparée et à code couleur, câblés sur une cannelure de liaison centrale et chacun d'eux fusionné à celle-ci. Installation dans des environnements froids : lors de l'installation de câbles qui ont été stockés à des températures ambiantes de 32 degrés Fahrenheit (0 degrés Centigrade) ou moins, Belden recommande de conditionner le câble pendant 12 heures à température ambiante avant de séparer chaque branche du câble.
