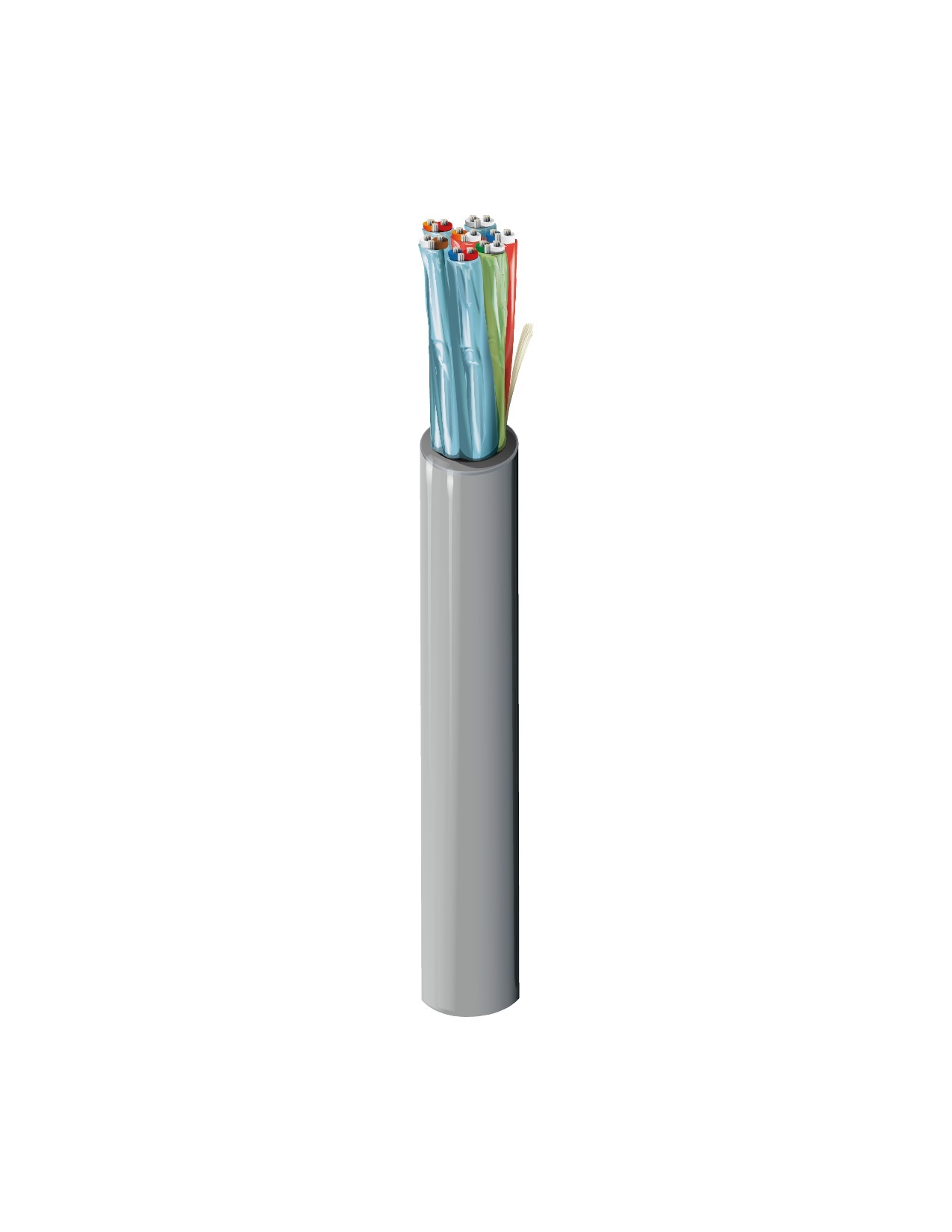

CPR Cuivre - 89757

Câble audio numérique EIA RS-232/422 pour ordinateur, 7 paires, conducteur en cuivre étamé toronné 24 AWG (7 x 32), isolation en mousse FEP, paires blindées individuellement avec Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG, gaine globale en fluorocopolymère, classe de protection plénum

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Environnements à températures extrêmement élevées ; applications à distance étendue RS-232 ; applications RS-422 ; communication informatique ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio numérique ; câblage du panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	7	24 AWG	7x32	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Color Code
Pair(s)	FEP - Fluorinated Ethylene Propylene (Foam)	0.019 in (0.48 mm)	White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe, White/Brown Stripe & Brown/White Stripe, White/Gray Stripe & Gray/White Stripe, Red/Blue Stripe & Blue/Red Stripe, Red/Orange Stripe & Orange/Red Stripe
			Red, Green, Blue

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC	each pair

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVDF - Polyvinylidene Fluoride	0.014 in (0.36 mm)	0.361 in (9.17 mm)

Diamètre total du câble (nominal)	9,17 mm (0,361) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	24 Ohm/1000ft (79 Ohm/km)	13.5 pF/ft (44.3 pF/m)	22.5 pF/ft (73.8 pF/m)	100 Ohm	1.3 ns/ft	0.24 µH/ft (0.79 µH/m)	76%	2 Amps per Conductor at 25ºC
		24 pF/ft (79 pF/m)

Haute fréquence (nominale/typique)

Frequency	Nom. Insertion Loss (Attenuation)
0.384 MHz	0.74 dB/100m
0.7056 MHz	0.87 dB/100m
0.768 MHz	0.89 dB/100m
1.024 MHz	0.95 dB/100m
1.4112 MHz	1.03 dB/100m
1.536 MHz	1.06 dB/100m
2.048 MHz	1.17 dB/100m
2.8224 MHz	1.37 dB/100m
3.072 MHz	1.44 dB/100m
4.096 MHz	1.67 dB/100m
5.6448 MHz	1.89 dB/100m
6.144 MHz	1.96 dB/100m
8.192 MHz	2.26 dB/100m
11.2896 MHz	2.59 dB/100ft
12.288 MHz	2.71 dB/100ft
24.576 MHz	3.73 dB/100ft

Voltage

UL Voltage Rating
300 V (CMP)

Caractéristiques mécaniques

Température

UL Temperature	Operating
150°C	-40°C to +150°C

Tension de traction maximum	52.6 kg (116 livres)
Poids câble en vrac	71 lb/1000 pi (110 kg/km)

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	NFPA 262 Test à la flamme dans le plénum (UL910), IEC 60332-1-2
Conformité CPR	CPR Euroclass: Eca
Conformité NEC / UL	Article 800, CMP
Conformité CEC / C(UL)	CMP
Conformité aux directives européennes	Marquage CE UE
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
