LioN-Sécurité 16/8-F-DI M12 - PROFINET / PROFIsafe
|
Famille de produits |
Systèmes d'E/S : actif - autonome |
|---|---|
|
Sous famille de produits |
LioN-Safety |
|
Description de l'élément |

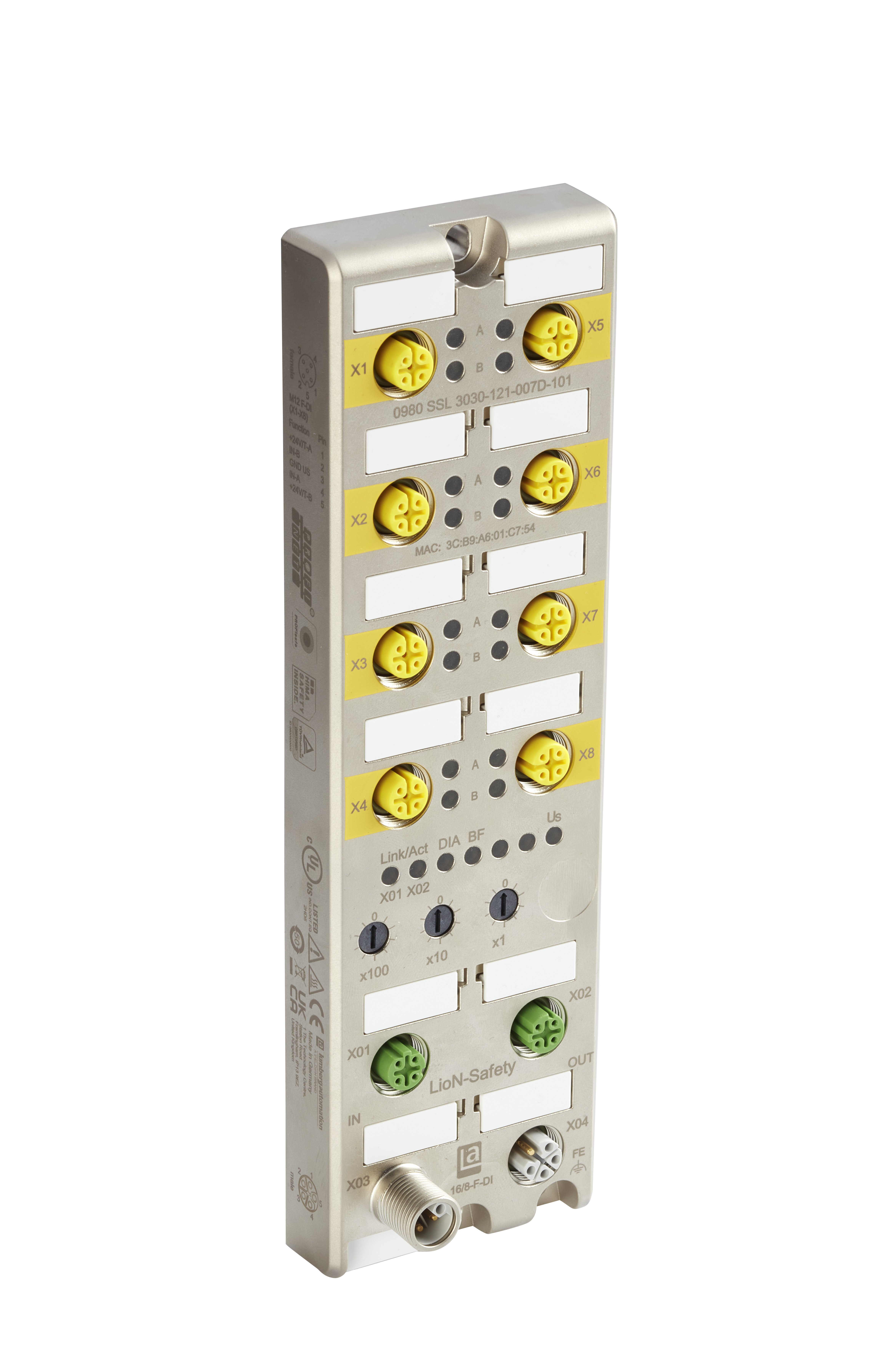

0980 SSL 3030-121-007D-101 |
|
Type de dispositif |
Périphérique E/S FS |
|
Protocole |
PROFISAFE |
|
Fonction d'E/S |
16/8 FS DI |
|
Connexion bus |
M12 LAN, 4 pôles, code D |
|
Connexion électrique (alimentation du système) |
Alimentation M12, 5 pôles, code L |
|
Connexion d'E/S |
M12, 5 pôles, code A |
|
Type d'E/S |
Entrée numérique de sécurité fonctionnelle |
|
Matériau du boîtier |
Métallique, zinc moulé sous pression |
|---|---|
|
Revêtement du boîtier |
Nickel, mat |
|
Couleur du boîtier |
Gris métallique |
|
Degré de protection/Indice IP** |
IP65, IP67, IP69K |
|
Enrobé |
Oui |
|
Dimensions (L x H x P) en mm |
60 mm x 31 mm x 200 mm |
|
Poids |
env. 500 g |
|
Température ambiante (fonctionnement)* |
-40° C à 70° C ( |
|
Température ambiante (stockage/transport) |
-40° C à 85° C |
|
Humidité admissible (fonctionnement) |
5 % ... 98 % (pour les applications UL 80 % max) |
|
Humidité admissible (stockage/transport) |
5 % ... 98 % (pour les applications UL 80 % max) |
|
Pression d'air (fonctionnement) |
70 kPa … 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
|
Pression d'air (stockage/transport) |
70 kPa … 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
|
Norme d'inflammabilité |
UL 94 (IEC 61010) |
|
Norme de protection |
III, IEC 61140, EN 61140, VDE 0140-1 |
|
Degré de pollution |
3 conformément à la norme EN 60664-1, VDE 0110-1 |
|
Résistance aux vibrations |
15 g / 5 - 500 Hz |
|
Résistance aux chocs |
50 g / 11 ms |
|
Durée moyenne de fonctionnement avant défaillance (MTTF) |
107 ans. selon EN ISO 13849-1 |
|
Matériau de base de contact |
M12, code D, CuSn, plaqué or | alimentation M12, code L, CuNi, plaqué or |
|
Matériau du porteur de contact |
PA |
|
Matériau du joint torique |
FKM |
|
Montage |
Montage vis 2 trous. Utilisez les vis classiques M4 x 25 / 30 avec une rondelle de blocage dentée (conforme DIN 125) et des écrous autobloquants. |
|
Couple de serrage (vis de fixation) |
M4: 1 Nm |
|
Couple de serrage (connexion à la terre (FE)) |
M4: 1 Nm |
|
Couple de serrage (connexion bus) |
M12 : 0,5 Nm |
|
Couple de serrage (connexion électrique) |
M12 : 0,5 Nm |
|
Couple de serrage (connexion d'E/S) |
M12 : 0,5 Nm |
|
Inclus dans la livraison |
Étiquettes à fixer : 15, capuchons d'étanchéité : 5 x M12 |
|
SIL/ SIL CL (IEC 62061/ IEC 61508) |
jusqu'à 3 |
|---|---|
|
Niveau de performance IL (ISO 13849) |
jusqu’à E |
|
Catégorie Cat. (ISO 13849) |
jusqu'à 4 |
|
Probabilité de défaillance par heure (PFH) |
1,32 E-9 |
|
Temps de mission |
20 ans |
|
Temps de réaction de sécurité |
42 ms |
|
Entrées numériques de sécurité |
16/8 |
|
Sorties numériques de sécurité |
- |
|
Protocole |
PROFINET |
|---|---|
|
Communication de sécurité |
PROFIsafe (V2.6.1) |
|
Connexion |
M12 LAN, 4 pôles, code D |
|
Nombre de connexions |
2 |
|
Spécification |
V2.44 |
|
Norme de conformité |
C (CC-C) |
|
Norme de performance |
RT (le commutateur prend en charge IRT) |
|
Norme relative à la charge nette |
III |
|
Vitesse de transmission |
Fast Ethernet (10/100 Mbit/s), duplex intégral |
|
Méthode de transmission |
100 BASE-TX, avec autonégociation et autocroisement |
|
Durée du cycle/vitesse d'actualisation |
1 ms min. |
|
Adressage |
DCP |
|
Protocole de redondance des supports (MRP) |
Pris en charge, MRP client |
|
Dispositif partagé |
Pris en charge |
|
Entrée partagée |
Pas pris en charge |
|
Détection de topologie |
LLDP, SNMP V3 |
|
Remplacement facile du dispositif |
Pris en charge, basé sur LLDP |
|
Protocoles réseaux pris en charge (autre) |
ARP, HTTP, Ping, SNMP V1, TCP/IP |
|
OPC UA |
Lecture/écriture des données cycliques, données de diagnostic, données d'événement |
|---|---|
|
MQTT |
Lecture/écriture des données cycliques, données de diagnostic, données d'événement |
|
REST API |
Lecture/écriture des données cycliques, données de diagnostic, données d'événement |
|
CoAP |
Lecture/écriture des données cycliques, données de diagnostic, données d'événement |
|
Tension d'alimentation du module de connexion |
Alimentation M12, 5 pôles, code L |
|---|---|
|
Nombre de connexions |
2 |
|
Capacité de charge actuelle du connecteur |
16 A max. |
|
Tension d'alimentation du module (nominale) |
24 V CC (SELV/PELV) |
|
Tension d'alimentation du module (plage) |
18 V CC à 30 V CC |
|
Consommation actuelle (typ.) |
typ. 180mA (à 24 V DC) |
|
Protection polarité inversée |
Oui |
|
Indicateur de statut (alimentation du système) |
LED vert |
|
Indicateur de diagnostic |
LED rouge |
|
Tension d'alimentation du capteur de connexion |
Alimentation M12, 5 pôles, code L |
|
Capacité de charge actuelle du connecteur |
16 A max. |
|
Tension d'alimentation du capteur (nominale) |
24 V CC (SELV/PELV) |
|
Tension d'alimentation du capteur (plage) |
18 V CC à 30 V CC |
|
Protection polarité inversée |
Oui |
|
Indicateur de statut (alimentation du capteur) |
LED vert |
|
Indicateur de diagnostic |
LED rouge |
|
Capacité de charge actuelle du connecteur |
16 A max. |
|
Tension d'alimentation de l'actionneur (nominale) |
24 V CC (SELV/PELV) |
|
Tension d'alimentation de l'actionneur (plage) |
18 V CC à 30 V CC |
|
Protection polarité inversée |
Oui |
|
Indicateur de tension (alimentation de l'actionneur) |
LED vert |
|
Indicateur de diagnostic |
LED rouge |
|
Nombre de canaux d'entrée Tout ou Rien |
jusqu'à 16 |
|---|---|
|
Connexion |
M12, 5 pôles, code A |
|
Nombre de ports |
8, X1 à X8 |
|
Type de canal |
Type 3 selon CEI 61131-2 |
|
Câblage d'entrée |
2, 3, 4 fils |
|
Tension nominale |
24 V CC via US (alimentation du module) |
|
Courant nominal |
typ. 3 mA |
|
Alimentation du capteur |
1500 mA max. par port |
|
Type de capteur |
PNP |
|
Signal de la plage de tension d'entrée « 0 » |
-3 V CC …+5 V CC |
|
Signal de la plage de tension d'entrée « 1 » |
11 V CC … 30 V CC |
|
Temps de filtrage de l'entrée |
configurable |
|
Circuit de protection |
Électroniquement : protection contre les surcharges, protection contre les courts-circuits |
|
Indicateur de diagnostic |
LED blanc ou jaune par canal |
|
Indicateur de statut (sorties) |
LED blanc ou jaune par canal |
|---|---|
|
Indicateur de diagnostic |
LED rouge par canal |
|
US (tension d'alimentation du système) / FE |
32V DC (tension de serrage) |
|---|---|
|
US / UL (tension d'alimentation de l'actionneur) |
500 V CC |
|
UL / FE |
32V DC (tension de serrage) |
|
Connexion Bus / FE |
2000 V CC |
|
Directive EMC |
2014/30/EU |
|---|---|
|
Décharge électrostatique (ESD) EN 61000-4-2 |
Critère B ; décharge de contact 4 kV, décharge d'air 8 kV |
|
Champ électromagnétique EN 61000-4-3 |
Critère A ; intensité du champ : 10 V/m |
|
Transitoires rapides (salves) EN 61000-4-4 |
Critère B/DS, 2 kV |
|
Surtension EN 61000-4-5 |
Critère B ; lignes d'alimentation CC : ±0,5 kV/±0,5 kV (symétrique/asymétrique) ; pour les ports d'E/S avec des câbles de ≤ 30 m |
|
Immunité conduite EN 61000-4-6 |
Critère A ; tension d'essai 10 V |
|
Propriétés d'interférence radio EN 55022 |
Classe A |
|
Propriétés d'interférence radio EN 55032 |
Classe A |
|
CE |
Oui |
|---|---|
|
Conforme au RoHS |
Oui |
|
Conforme à la norme RoHS chinoise |
Oui |
|
Certification FS |
TÜV (Rhénanie) CEI 61508, ISO 13849 |
|---|---|
|
UL |
cULus listé, UL 61010-1 |
|
CSA |
Oui, via UL |
|
PNO |
Oui |
|
Liaison IO |
Oui |
|
Degré de protection/Note de l'indice IP |
*S'il est monté et fermé avec le connecteur automatique Hirschmann/Lumberg. |
|---|---|
|
Note pour la connexion de l'alimentation du système |
*ne pas connecter/ débrancher sous tension |
| Article n° | Description de l'élément |
|---|---|
| 935023006 | 0980 SSL 3030-121-007D-101 |
