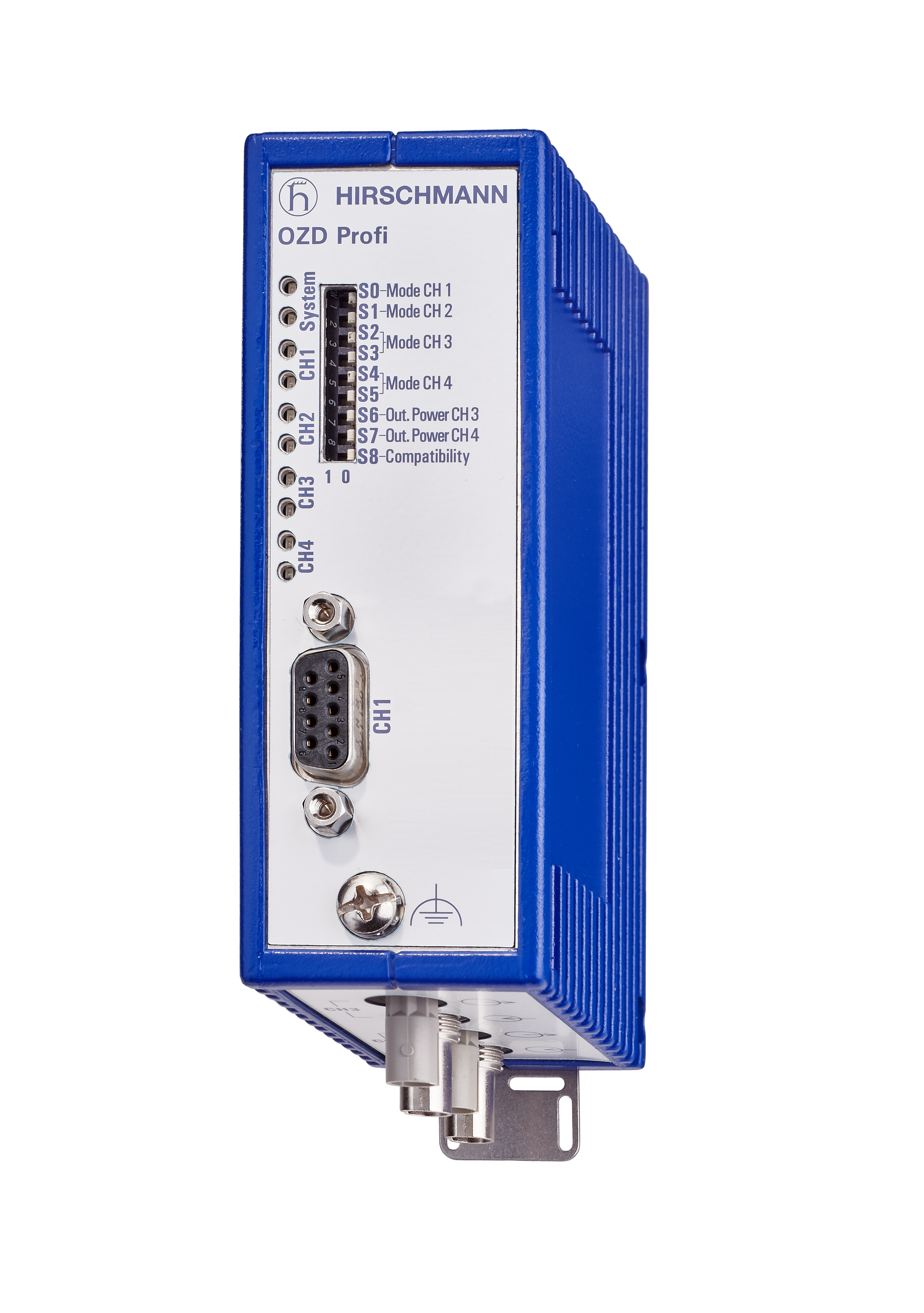

Numéro de produit: OZD Profi 12M G11

Nouvelle génération : convertisseur d'interface électrique/optique pour réseaux de bus de terrain PROFIBUS ; fonction répéteur ; pour fibre optique en verre de quartz ; homologation pour zone Ex 2 (classe 1, div. 2)

Nouvelle génération : convertisseur d'interface électrique/optique pour réseaux de bus de terrain PROFIBUS ; fonction répéteur ; pour fibre optique en verre de quartz ; homologation pour zone Ex 2 (classe 1, div. 2)

  • Disponibilité:
    Mondial
  • Statut:
    Actif
OZD Profi 12M G11
5 de 5

Spécifications

Expand All

Type

OZD Profi 12M G11

Nom

OZD Profi 12M G11

Type de port et quantité

1 optiques : 2 connecteurs BFOC 2.5 (STR) ; 1 électrique : Sub-D 9 broches, femelle, affectation des broches selon la partie 1 de EN 50170

Type de signal

PROFIBUS (DP-V0, DP-V1, DP-V2 und FMS)

Sorties de mesure "Puissance d'entrée optique"

Bloc à 8 broches, montage à vis

Alimentation

Bloc à 8 broches, montage à vis

Contact de signalisation

Bloc à 8 broches, montage à vis

Fibre monomode (SM) 9/125 µm

-

Fibre multimode (MM) 50/125 µm

3000 m, 13 dB bilan de liaison à 860 nm ; A = 3 dB/km, 3 dB réserve

Fibre multimode (MM) 62,5/125 µm

3000 m, 15 dB bilan de liaison à 860 nm ; A = 3.5 dB/km, 3 dB réserve

Fibre multimode HCS (MM) 200/230 µm

1000 m, 18 dB bilan de liaison à 860 nm ; A = 8 dB/km, 3 dB réserve

Fibre multimode POF (MM) 980/1000 µm

-

Consommation courante

max. 190 mA

Plage de tension d'entrée

-7 V... +12 V

Tension de fonctionnement

18 ... 32 V CC, typ. 24 V CC

Consommation d’énergie

4.5 W

Fonctions de redondance

redondant 24 V d'entrée

Tension de sortie/courant de sortie (broche 6)

5 VDC +5 %, -10 %, résistant aux courts-circuits/10 mA

MTBF (Telcordia SR-332 Numéro 3) @ 25°C

3 645 832 h

Température de fonctionnement

0-+60 °C

Température minimale de stockage

-40-+70 °C

Humidité relative (sans condensation)

10-95 %

Dimensions (LxHxP)

39.5 x 137.5 x 84 mm

Matériau du boîtier

Zinc coulé sous pression

Poids

560 g

Type de montage

Plaque de montage ou rail DIN

Indice de protection IP

IP40

Norme de base

Conformité EU, Conformité FCC, Conformité Australie

Sécurité des équipements de contrôle industriels

cUL61010-2-201

Emplacements dangereux

ISA 12.12.01 Classe 1 Div. 2 , ATEX Zone 2

Garantie

60 mois (veuillez vous référer aux "https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf">"conditions de garantie ou aux informations détaillées)

Contenu de la livraison

instructions mise en route, dispositif

Contenu de la livraison

instructions mise en route, dispositif
