Numéro de produit : OZD Profi 12M G11-1300 PRO

Convertisseur d'interface électrique/optique pour réseaux de fieldbus PROFIBUS ; fonction de répéteur ; pour verre de quartz FO ; version longs trajets ;

Convertisseur d'interface électrique/optique pour réseaux de fieldbus PROFIBUS ; fonction de répéteur ; pour verre de quartz FO ; version longs trajets ;

  • Disponibilité:
    Mondial
  • Statut:
    Actif

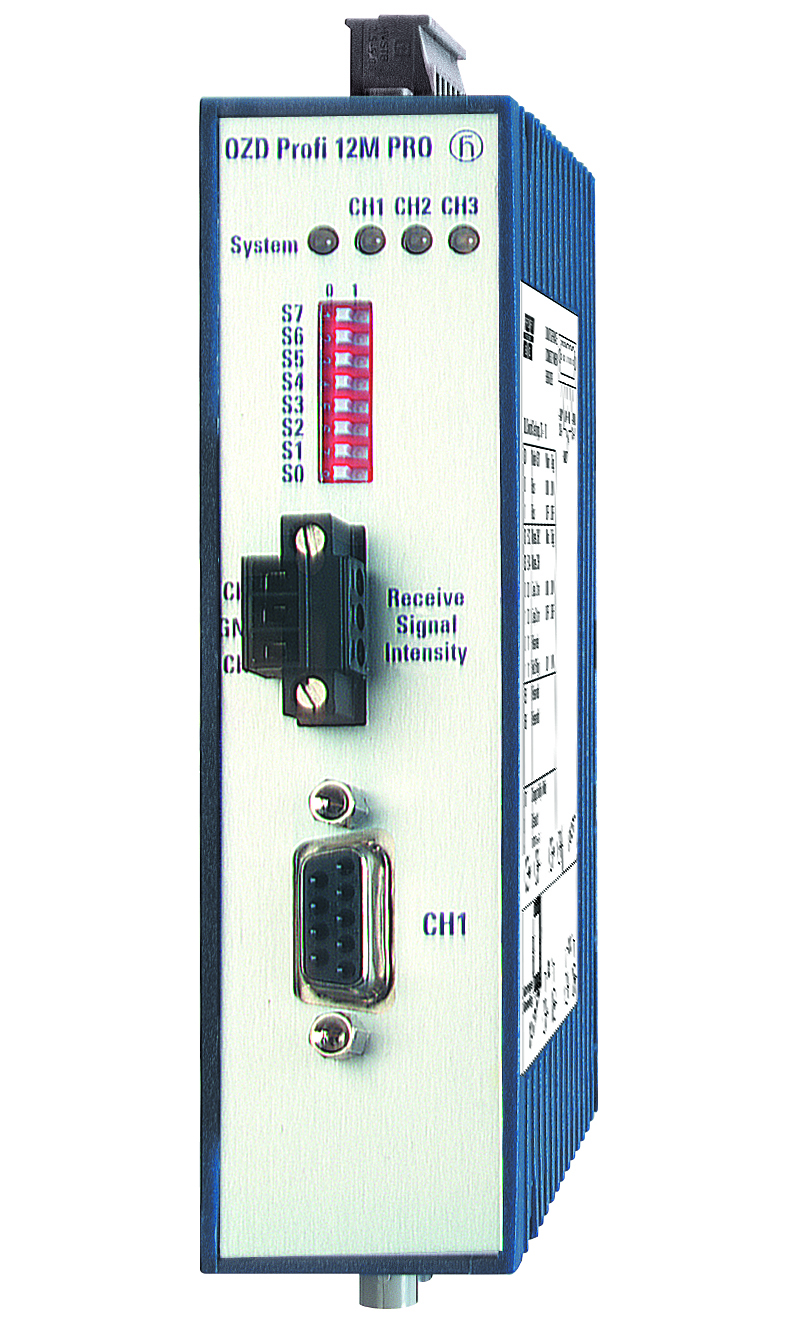

OZD Profi 12M G11-1300 PRO
  • OZD Profi 12M G11-1300 PRO
1 sur 1

Spécifications

Développer tout

Type

OZD Profi 12M G11-1300 PRO

Nom

OZD Profi 12M G11-1300 PRO

Description

Convertisseur d'interface électrique/optique pour réseaux de bus de terrain PROFIBUS ; fonction répéteur ; pour plastique FO ; version trajets courts

Type de port et quantité

1 x optique : 2 douilles BFOC 2.5 (STR) ; 1 x électrique : 9 broches Sub-D, femelle, affectation des broches selon EN 50170 partie 1

Type de signal

PROFIBUS (DP-V0, DP-V1, DP-V2 und FMS)

Mesurer les sorties « puissance d'entrée optique »

Bloc à 3 broches, montage à vis

Alimentation

Bloc à 5 broches, montage à vis

Contact de signalisation

Bloc à 5 broches, montage à vis

Fibre monomode (SM) 9/125 µm

15 km, 10 dB budget de liaison à 1310 nm ; A = 0,5 dB/km

Fibre multimode (MM) 50/125 µm

10000 m, 12 dB budget de liaison à 1310 nm ; A = 1 dB/km

Fibre multimode (MM) 62,5/125 µm

10000 m, 12 dB budget de liaison à 1310 nm ; A = 1 dB/km

Consommation courante

max. 200 mA

Plage de tension d'entrée

-7 V ... + 12 V

Tension de fonctionnement

18 ... 32 VDC, type 24 VDC

Consommation électrique

4,8 W

Fonctions de redondance

redondant 24 V d'entrée

Tension de sortie/courant actuel (pin6)

5 VDC +5 %, -10 %, protection contre les courts-circuits/90 mA

Température de fonctionnement

0-+60° C

Température minimale de stockage

-40-+70° C

Humidité relative (sans condensation)

10-95 %

Dimensions (LxHxP)

35 x 163 x 119 mm

Matériau du boîtier

plastiques

Poids

200 g

Type de montage

Rail DIN

Norme de protection

IP20

Norme de base

Conformité EU, Conformité Australie

Sécurité des équipements en technologie de l'information

cUL508

Emplacements dangereux

ISA 12.12.01 Classe 1 Div. 2, Zone ATEX 2

Garantie

60 mois (veuillez vous référer au <a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"Conditions de garantie Pour des informations détaillées)

Contenu de la livraison

instructions mise en route, dispositif

Contenu de la livraison

instructions mise en route, dispositif
