Numéro de produit: RV6PPA1U48BK

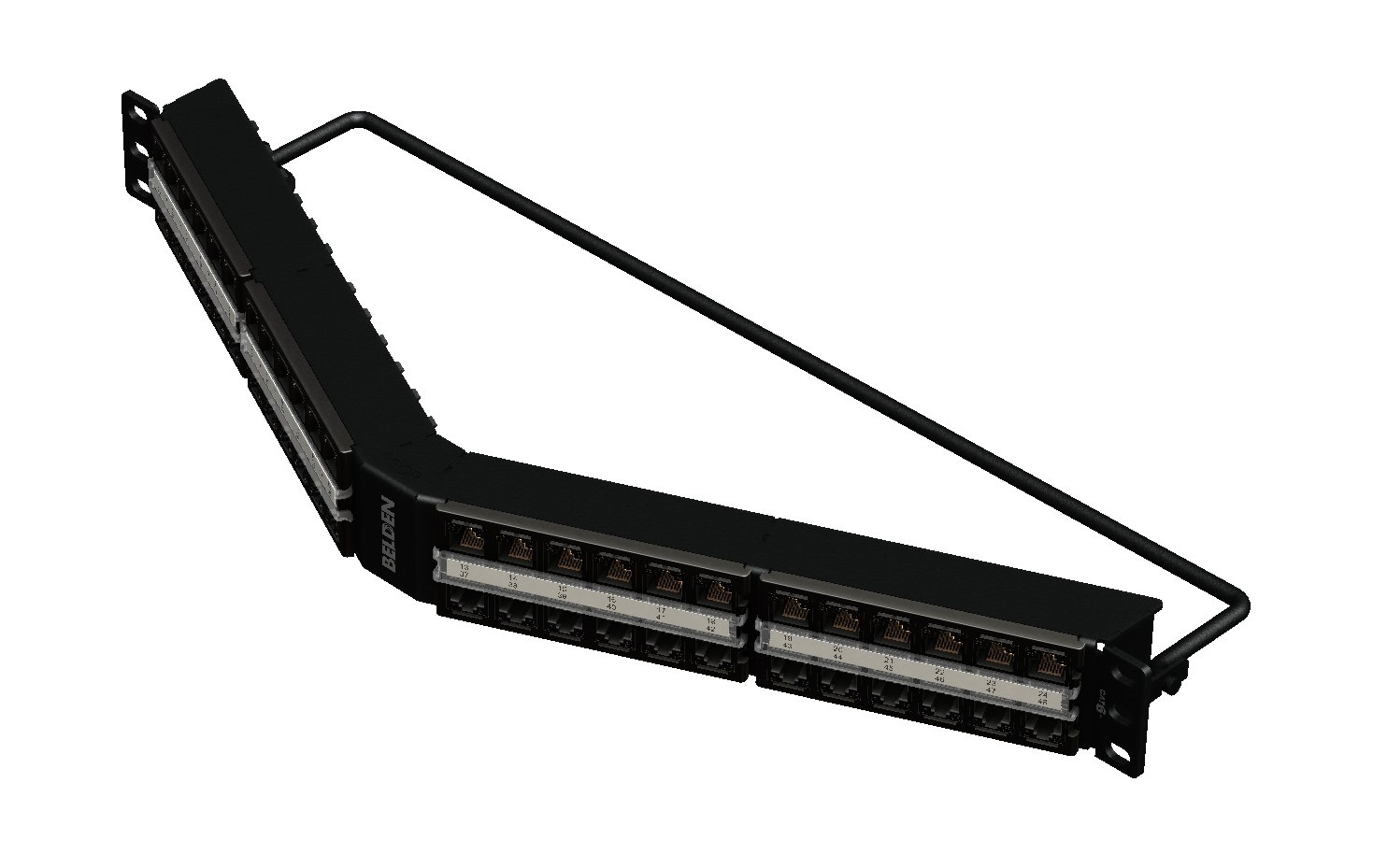

Panneau de brassage REVConnect, Cat 6+, coudé, 1U, 48 broches

Panneau de brassage REVConnect catégorie 6+, préchargé, coudé, 48 ports, 1U, noir

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RV6PPA1U48BK
  • RV6PPA1U48BK
1 de 1

Spécifications

Expand All

Applications recommandées

REVConnect 2400 & Systèmes 3600, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Hauteur totale

1.73

Largeur totale

19

Profondeur

5.83

Nombre de ports

48 Port

Connexion face avant

Affleurant

Emballage

Emballé individuellement dans une boîte en carton

Poids

3.437

Matériaux

Description Material Color
Panel Steel Black
Frame PC/ABS Black
Management Bar Steel Black
Clear Window Polycarbonate Transparent

Capacité maximale

48 connecteurs (préchargés)

Résistance diélectrique

1,000 V RMS @ 60 Hz pendant 1 minute

Courant nominal

1.300 A

Résistance d'isolement

500 M-Ohm minimum

Résistance de raccordement

2.5 mOhm

Plage de température d'installation

-10°C à +60°C

Plage de température de stockage

-40°C à +70°C

Plage de température de fonctionnement

-10°C à +60°C

Compatibilité des systèmes de connecteurs

REVConnect

Compatibilité d'outil

Outil de raccordement REVConnect (RVUTT01)

Compatibilité fiche/prise

RJ45

Connexion avant de raccordement

Connexion accouplée

Durabilité de la connexion avant

750 cycles

Raccordement connexion arrière

Connexion accouplée

Durabilité du raccordement de la connexion arrière

20 cycles

Rétention du câble/connecteur

15 livre

Rétention du connecteur/matériel

20 lbs

Rétention prise/connecteur

11.250 lbs

Indice UL

UL94V-0

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

Catégorie 6 - TIA 568-C.2, ISO/IEC 11801-1, TIA TSB-5021

Conformité IEEE

Power Over Ethernet (PoE) IEEE 802.3at type 1 et 2 (jusqu'à 30 W), IEEE 802.3bt/D1.7 type 3 et 4 (jusqu'à 100 W), CISCO UPOE (jusqu'à 60 W), Power over HDBaseT< souper> MT< /souper> (jusqu'à 100 W)

Environnement

Intérieur

Directive UE 2011/65/EU (RoHS 2)

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Liste de sécurité

c(UL)us Listed

Pièces connexes

Outil de raccordement REVConnect, cordons modulaires cat 6

Pièces incluses

48 prises haute densité REVConnect Cat 6 noires préchargées ; 50 cache-câbles et cache-câbles REVConnect ; 4 fenêtres transparentes ; 1 barre de gestion des câbles arrière ; 4 vis (10 x 32) ; 4 vis (12 x 24) ; 2 bandes Velcro ; 4 cadres ; 1 guide d'installation

Notes

Pour une installation correcte, consultez le Guide d'installation PX107031.

Mise à jour et révision

Numéro de révision : 0.29 Date de révision : 31-05-2024

Mise à jour et révision

Numéro de révision : 0.29 Date de révision : 31-05-2024


Report An Error

Références des pièces

Article n° Couleur
RV6PPA1U48BK Noir
