Numéro de produit: RVAPPF1U48BK

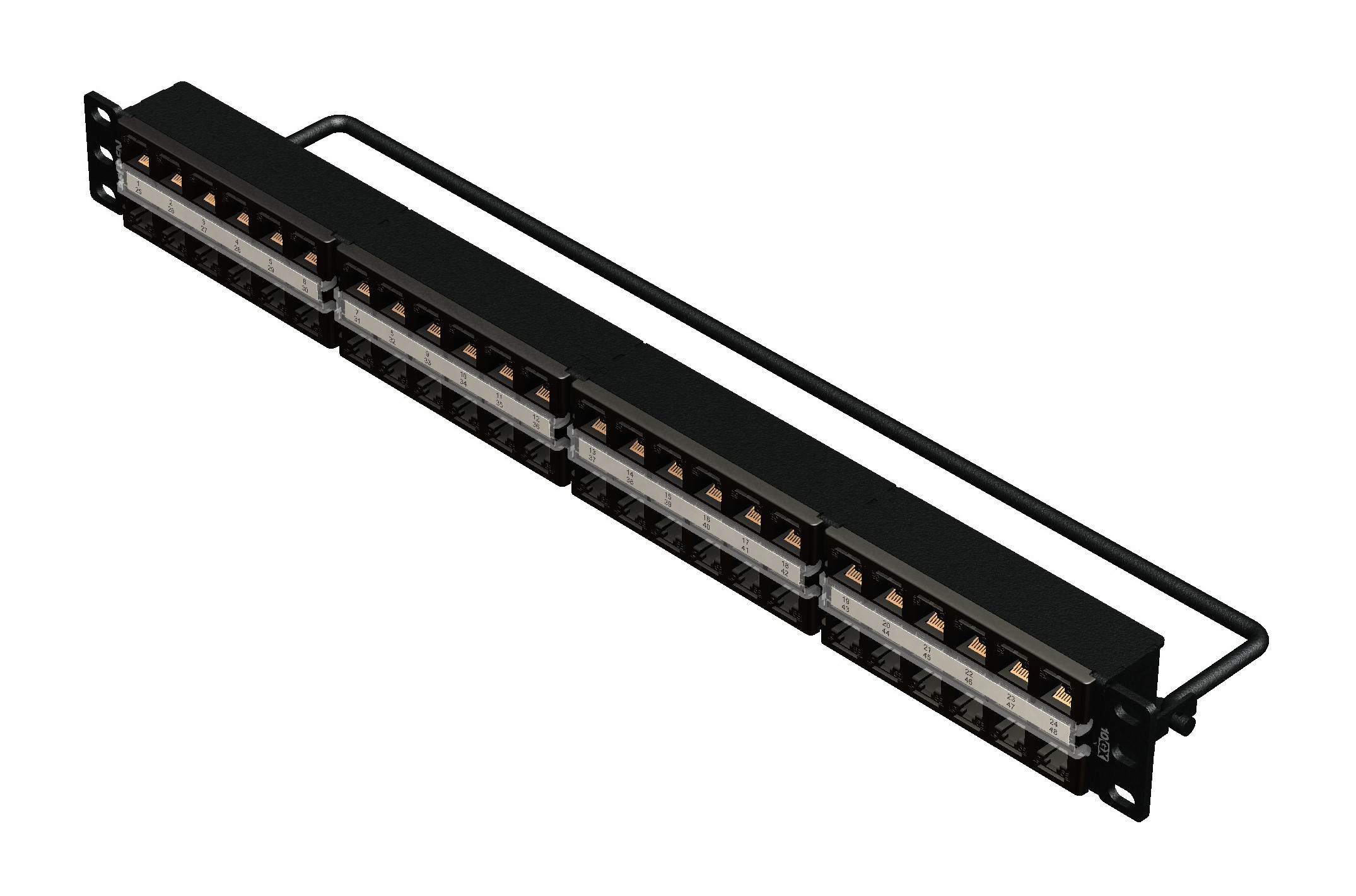

Panneau de brassage REVConnect, Cat 6A, plat, 1U, 48 broches

Panneau de raccordement REVConnect catégorie 6A préchargé, plat, 48 ports, 1U, noir

  • Disponibilité:
    Mondial
  • Statut:
    Actif
RVAPPF1U48BK
  • RVAPPF1U48BK
1 de 1

Spécifications

Expand All

Applications recommandées

Ethernet 10GBASE-T, Wi-Fi 6, Wi-Fi 5, Wi-Fi intégré, petites cellules intégrées, RAN mobile, EoR et MoR des centres de données, PoE++, PoE+, PoE

Hauteur totale

1.73

Largeur totale

19

Profondeur

2

Nombre de ports

48 Port

Connexion face avant

Affleurant

Emballage

Emballé individuellement dans une boîte en carton

Poids

3.047

Matériaux

Description Material Color
Panel Steel Black
Frame PC/ABS Black
Management Bar Steel Black
Clear Window Polycarbonate Transparent

Capacité maximale

48 connecteurs (préchargés)

Résistance diélectrique

1,000 V RMS @ 60 Hz pendant 1 minute

Courant nominal

1.300 A

Résistance d'isolement

500 M-Ohm minimum

Résistance de raccordement

2.5 mOhm

Plage de température d'installation

-10°C à +60°C

Plage de température de stockage

-40°C à +70°C

Plage de température de fonctionnement

-10°C à +60°C

Compatibilité des systèmes de connecteurs

REVConnect

Compatibilité d'outil

Outil de raccordement REVConnect (RVUTT01)

Compatibilité fiche/prise

RJ45

Connexion avant de raccordement

Connexion accouplée

Durabilité de la connexion avant

750 cycles

Raccordement connexion arrière

Connexion accouplée

Durabilité du raccordement de la connexion arrière

20 cycles

Rétention du câble/connecteur

15 livre

Rétention du connecteur/matériel

20 lbs

Rétention prise/connecteur

11.250 lbs

Indice UL

UL94V-0

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

Catégorie 6A - TIA 568.C.2, Catégorie 6A - ISO/IEC 11801:2002 Ed.2

Conformité IEEE

Power Over Ethernet (PoE) IEEE 802.3at type 1 et 2 (jusqu'à 30 W), IEEE 802.3bt/D1.7 type 3 et 4 (jusqu'à 100 W), CISCO UPOE (jusqu'à 60 W), Power over HDBaseT< souper> MT< /souper> (jusqu'à 100 W)

Autres normes

Partie 68 de la FCC , Sous-partie F , IEC 60603-7

Environnement

Intérieur

Directive UE 2011/65/EU (RoHS 2)

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Liste de sécurité

c(UL)us Listed

Pièces connexes

outil de raccordement REVConnect, cordons modulaires cat 6A

Pièces incluses

48 prises haute densité REVConnect 10GX noires préchargées ; 50 caches et gestionnaires de câbles REVConnect ; 4 fenêtres transparentes ; 1 barre de gestion des câbles arrière ; 4 vis (10 x 32) ; 4 vis (12 x 24) ; 2 bandes Velcro ; 4 cadres ; 1 guide d'installation

Notes

Pour une installation correcte, consultez le Guide d'installation PX107031.

Mise à jour et révision

Numéro de révision : 0.193 Date de révision : 24-10-2025

Mise à jour et révision

Numéro de révision : 0.193 Date de révision : 24-10-2025


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement
RVAPPF1U48BK Noir 1U
